KBSGZY-口/10（6）矿用隔爆型移动变电站
概述
矿用隔爆型移动变电站是一种煤矿井下可移动式供、变电设备，适用于煤矿井下具有甲烷混合气体和煤尘，且有爆炸的危险的场所，可随综采机械化设备移动到煤层作业面。它由防爆型干式变压器、高压负荷开关、电缆连接器和低压馈电开关等部分组成的移动式成套设备。干式变压器采用H级绝缘结构，防爆外壳，耐热性能高。高压负荷开关箱内设有电气连锁装置，开盖时能切除进线高压电源。低压馈电开关具有欠压、过载、短路、漏电和过电压保护功能。是现代化采煤不可缺少的供、变电设备。
我厂生产的移动变电站具有体积小、损耗低，结构紧凑合理性能可靠。矿用隔爆型移动变电站的额定容量，是指移动变电站用干式变压器的额定容量；额定容量的规格为315、400、500、630、800、1000、1250、1600、2000、2500KVA。
型号及含义
使用环境条件
矿用隔爆型移动变电站在下列条件下保证长期工作；
a)海拔不超过1000m;
b)环境温度：
最高气温+40℃
最高日平均温度+30℃
最高年平均温度+20℃
最低气温-5℃
c)空气相对湿度不超过95%（+25℃时）；
d)有甲烷混合气体和煤尘，且有爆炸危险的矿井中；
e)无强烈颠簸、震动和与垂直面的倾斜度不超过15℃的环境；
f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；
q)无滴水的地方；
h)电源电压的波形近似正弦波；
i)三相电源电压近似对称。

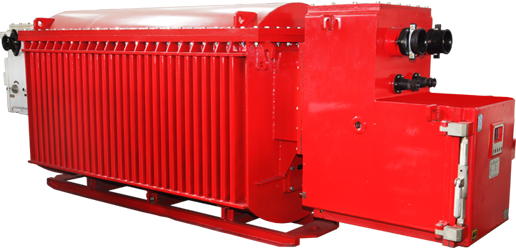

外形图
主要技术参数
外形尺寸及重量
