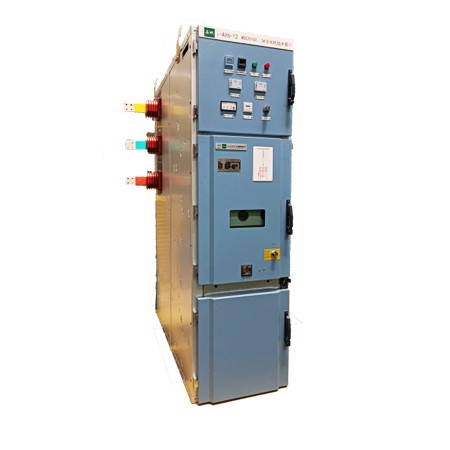

i-AY6（F-C）系列交流金属封闭开关设备
一. 产品介绍
该系列产品是用于额定电压12kV及以下、三相交流50Hz系统的户内成套配电装置，作为接受和分配电能的成套设备。F-C回路对控制频繁操作的高压电动机及其它负载特别适用，而且由于采用高分断能力的限流熔断器，F-C回路可以使用在高短路容量系统中，有效地保护短路故障。主要用于核电厂电动机、变压器的控制和保护，还可以供普通发电厂、工矿企业用来关合、开断交流高压电动机、变压器、感应电炉等负载用，并具有过载、短路保护的功能。
二. 产品特点
1.高屈服强度导体固定装置，可承受高电动力要求，解决了矩形导体之间以及矩形导体与设备之间的搭接与固定问题，提高了开关设备的抗震动能力；
2.额定短时耐受电流50kA, 额定峰值耐受电流150kA，接地回路短时耐受电流43kA，接地回路峰值耐受电流130kA，额定短路持续时间4s；
3.柜体内部由金属隔板分成断路器室、母线室、电缆室和仪表室。主回路系统的各隔室均有独立的压力释放装置和通道，各隔室均可靠接地，而且封闭完善，防护等级可达到IP2X，可有效控制内部事故蔓延。开关柜的密封性较好，外壳防护等级可达IP42；
4.开关设备进行了5次OBE基准性能和1次SSE安全停堆抗震试验，反应谱峰值加速度X、Y方向为4.68g，Z方向为6.44g；
5.开关设备在耐极限高温环境下，试验湿度70%、温度50℃、72小时的工作的能力，解决了应环境变化而引起开关误动作的问题，满足60年寿期老化要求。

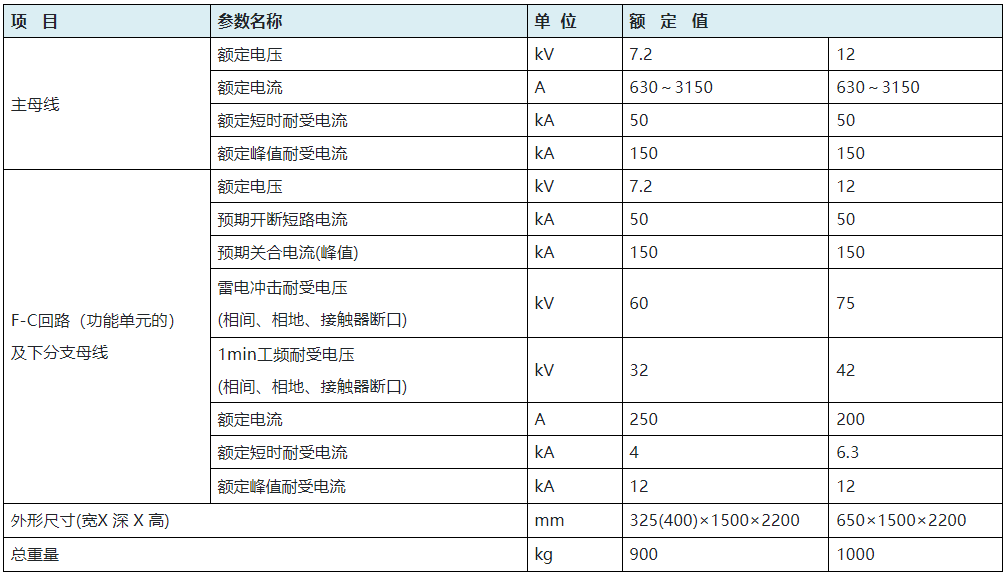

三. 产品技术参数
