XGND-12系列箱型固定式户内交流金属封闭开关设备

发布时间：2023年08月15日人气：次

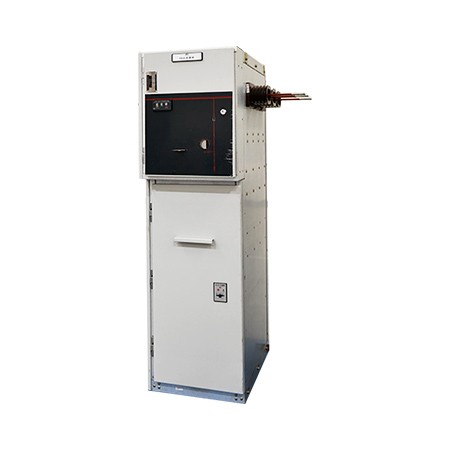

XGND-12系列箱型固定式户内交流金属封闭开关设备

一. 产品介绍

该系列产品是以空气做为绝缘介质，SF6做为灭弧绝缘的环网柜（主要分为负荷开关柜、组合电器柜、断路器柜等），是三相交流50Hz、额定电压为12kV的户内成套配电装置，供12kV及以下用户和配电站分配和接受电能、供工矿企业二次变电站作电气设施的保护和控制。

二. 产品特点

1.小型化：通过对方案布置的优化，使得产品深度尺寸控制到850mm，实现小型化，满足国网要求。

2.模块化：负荷开关模块化结构，机构室与主回路一体式装配；采用双轨道插接式固定安装；方便安装调试，便于批量生产。

3.满足内部电弧故障20kA,0.5s的要求：一次隔室均设有楔形插接快速开启的泄压板，降低释放压力，提高耐受电弧故障能力；可提升插销锁定式高强度新型门板结构；柜体侧板采用小尺寸双曲弯结构。

4.使用便捷：具有电动操作功能，可实现远程操控，满足配网自动化；电缆接线及用户操作界面均位于柜体前侧，方便运行维护；操作面板清晰，方便操作。

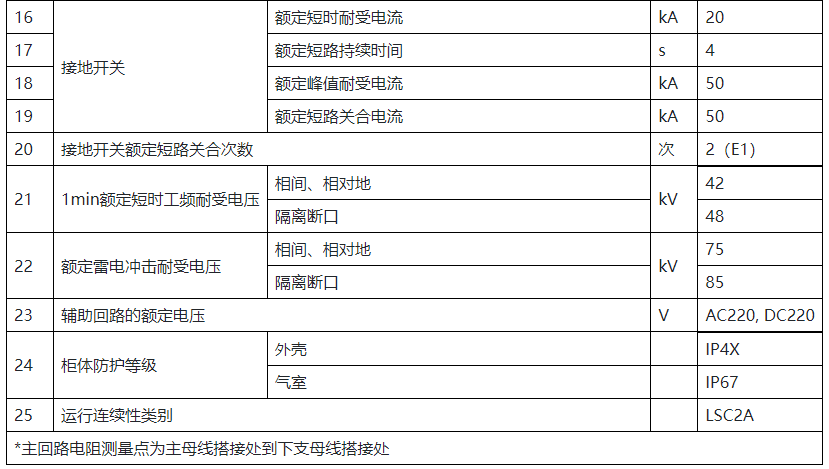

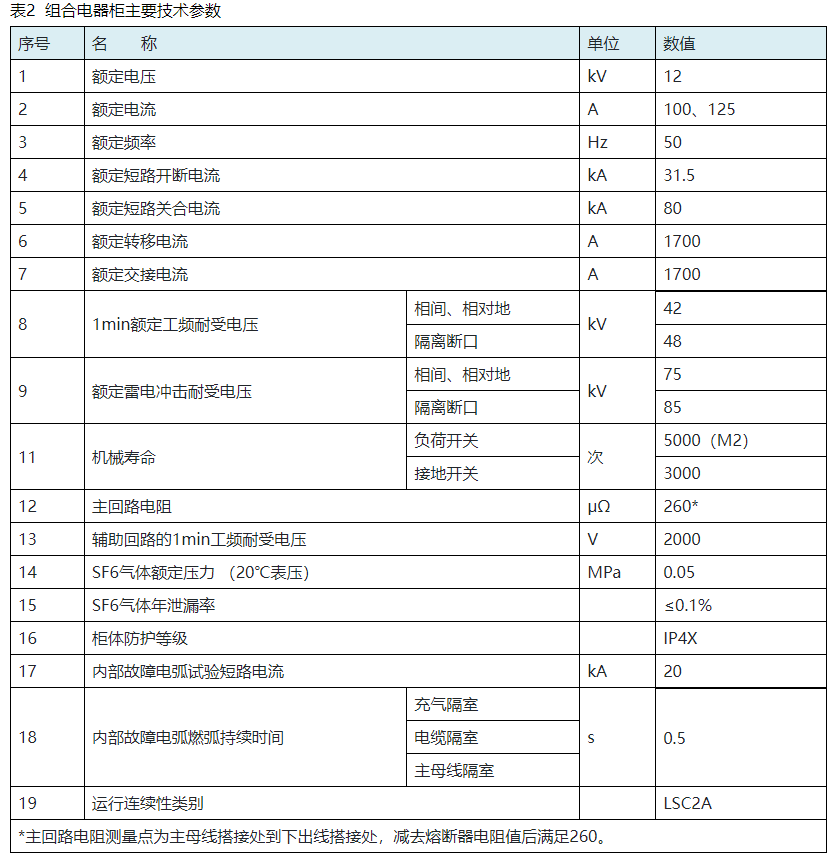

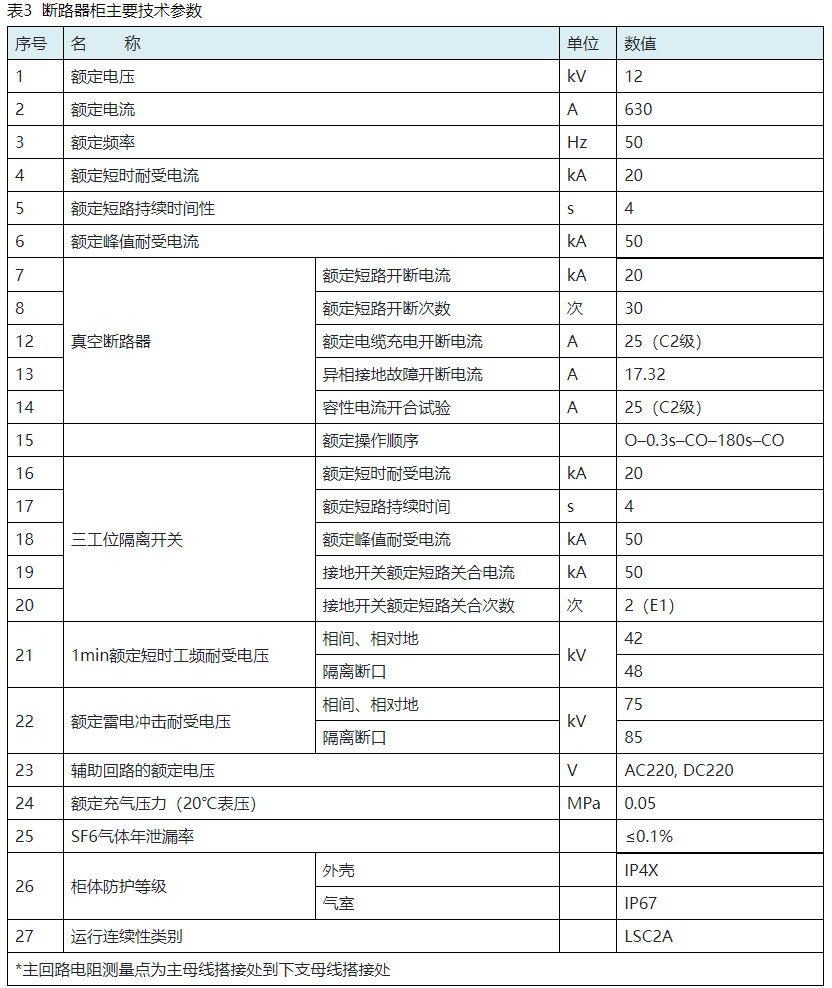

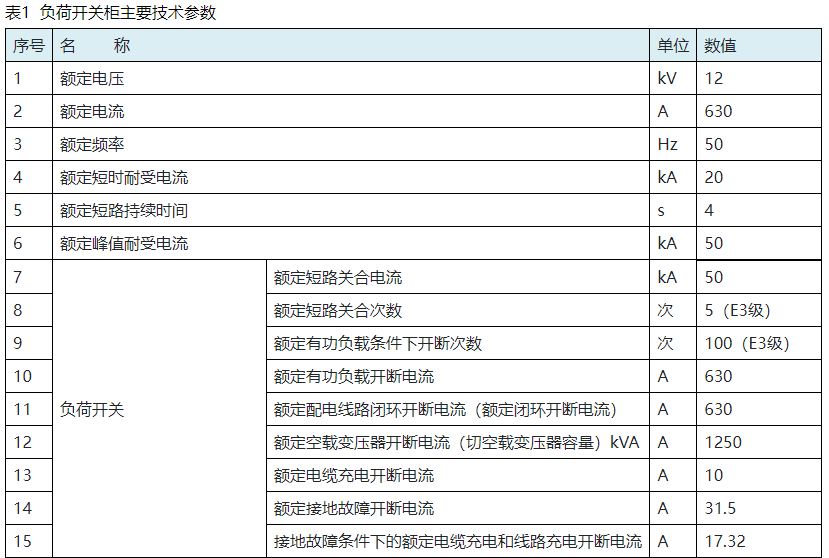

三. 产品技术参数
