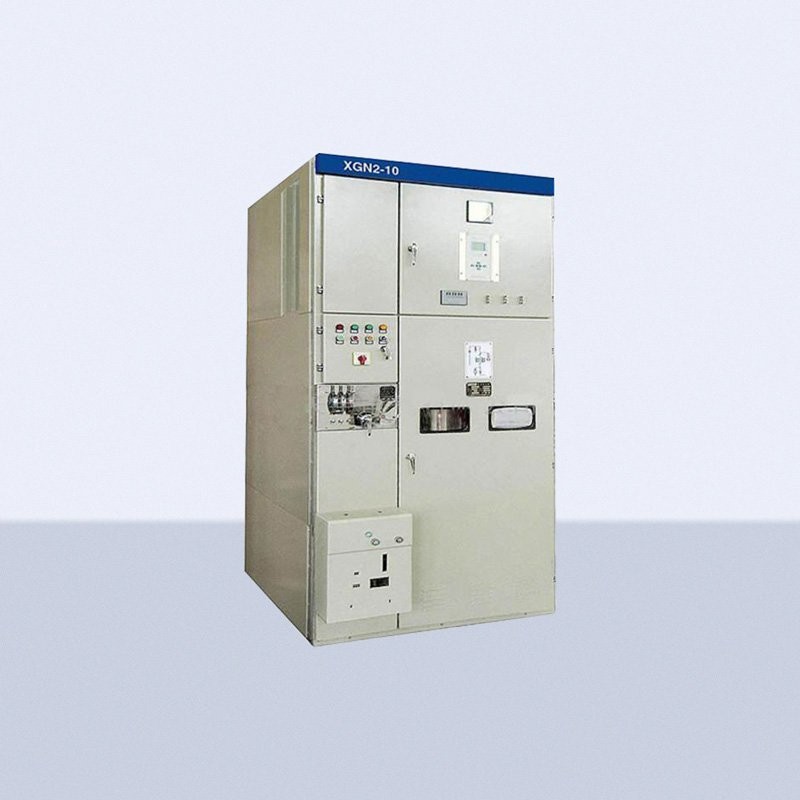

XGN2－10箱型固定式金属封闭开关设备
产品概述
XGN2-10箱型固定式金属封闭开关设备，适用于3、6、10KV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单线（并可派生出单母线带旁路和双母线结构）。
本开关柜符合国家标准GB3906《3-35KV交流金属封闭开关设备》及国标IEC298的要求，并且具有“五防”闭锁功能。
本开关柜的主开关采用ZN28A-10系列真空断路器，配用CD10系列电磁和CT8系列弹簧操动机构，隔离开关采用GN30-10旋转式隔离开关和GN22-10大电流隔离开关系列产品。
用途
XGN2-10箱型固定式金属封闭开关设备是由西安高压电器研究所开发和研制的高压成套开关设备。设备所用主要一次元件均属重新设计，与目前主要使用的手车式开关柜和GG-1（A）F型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝嫁气体，二次回路不采用二次插头（即不管设备在何种状态下，保护和控制回路是始终贯通的）；产品用于3-10kV单母线，单母线带旁路系统中作为接受和分配电能的高压成套设备。本产品符合“五防”要求。
产品各项指标符合GB3906《3-35kV交流金属封闭开关》，IEC298技术标准。
使用环境条件
1.环境温度上限+40C下限一25C（户内）；
2.海拔高度1000m；（水海拔超过1000m时按DLUT593-1996《高压开关设备的共用订货技术导则》有关规定执行）。
3.相对湿度日平均值不大于95%，月平均值不大于90%；
4.地振烈度不超过8度；
5.没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

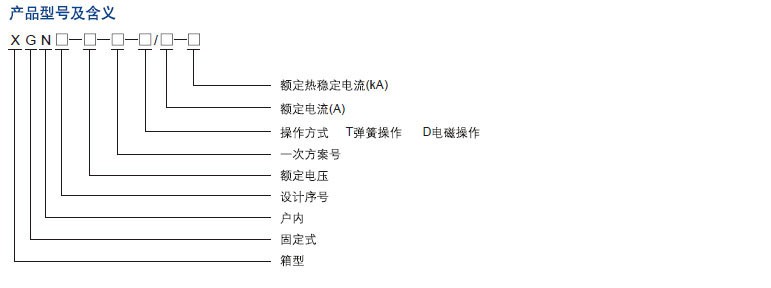

型号及含义

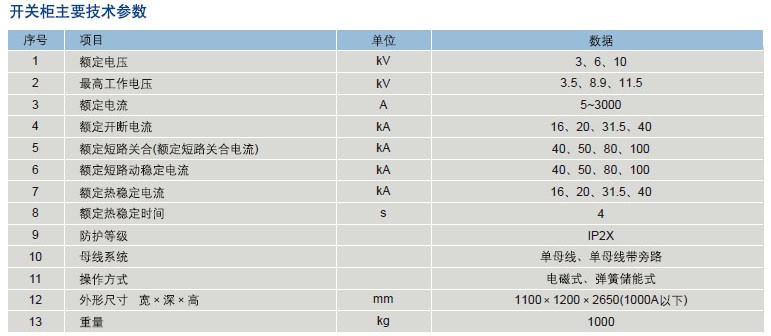

产品参数

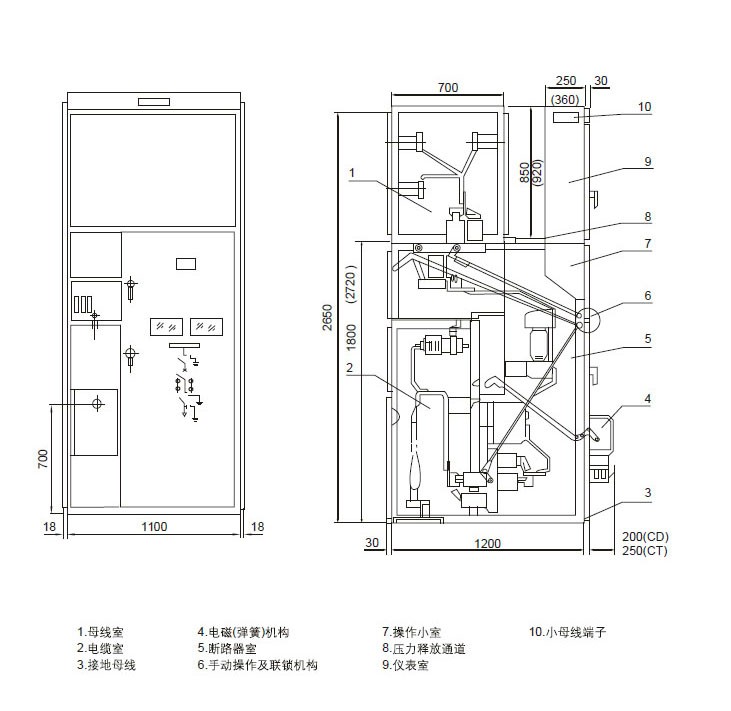

外形及安装尺寸
