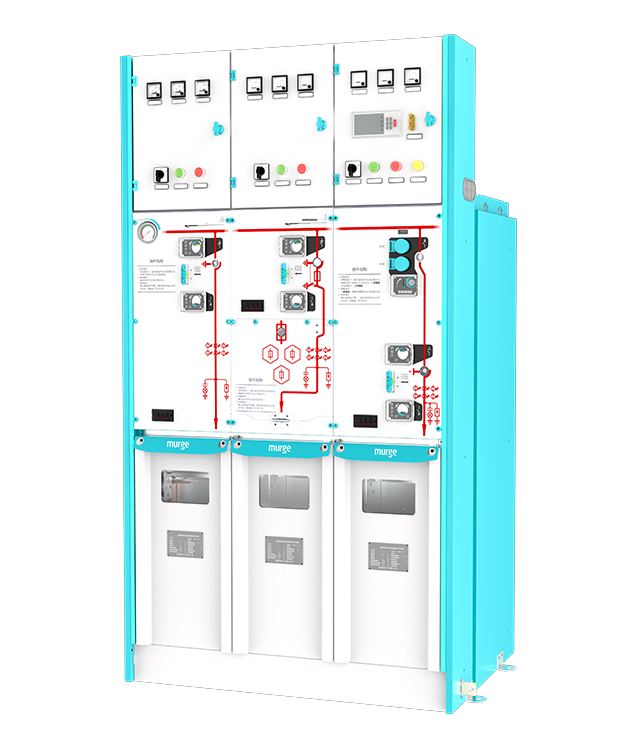

MGC系列气体绝缘环网柜
产品概述
MGC系列气体全绝缘紧凑型环网柜（RMU）是我公司自主研发的新型SF6气体绝缘的中压开关设备， 产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式单元与扩展式单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
MGC系列开关设备是一个完全密封的系统，其所有一次元件均封闭在不锈钢的壳体内，不受环境影响；具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
产品已通过国家级高压电器试验中心型式试验，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。
执行标准
GB/T3804 3.6kV~40.5kV高压交流负荷开关
GB/T1984 高压交流断路器
GB/T16926 高压交流负荷开关-熔断器组合电器
GB/T1985 高压交流隔离开关和接地开关
GB/T3906 3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB/T11022 高压开关设备和控制设备标准的共用技术要求
GB/T4208 外壳防护等级（IP代码）
DL/T404 3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB/T311.1 绝缘配合第一部分:定义、原则和规划
12kV环网柜(箱)标准化设计定制方案(2020版)
产品特点
1. 模块化设计
包括负荷开关单元（C）、负荷开关+熔断器组合电器单元（F）、断路器单元（V）、计量柜单元（M）、母线PT单元（PT）等，不同模块可任意组合形成环网柜。
2. 全绝缘全密封设计
MGC系列环网柜的一次带电部分（主母线）和开关本体均密封在不锈钢板焊接而成的气箱当中，主回路通过气箱上安装的符合DIN47636标准的套管与外部连接，可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接，气箱防护等级达到IP67，气箱内部不受外界环境影响，具备短时抗洪水和抗凝露功能。
3. 灵活扩展化设计
MGC系列环网柜可通过各种标准单元模块组合成共箱式不可扩展的固定式环网开关设备（在同一个SF6绝缘气箱内，最多可做到6单元共箱），也可以将不同模块组合设计成可扩展单元，通过专用的全绝缘全屏蔽母线连接件，实现多形式的组合，达到全模块化，能够最大限度的满足不同地区、不同形式、不同客户的需要，提供多样化的供配电设计方案。
4. 安全可靠性高
一次带电部分和开关本体均密封在不锈钢气箱中，通过套管与外部连接，避免了直接接触带电体；设备具有可靠的压力释放装置和泄压通道，保证了故障发生时人身设备的安全；
拥有完善的机械联锁装置，可最大程度的防止误操作。
5. 自主研发的新型机构
拥有自主研发设计的弹簧操作机构，优化零部件，简化传动构造，使得机构整体更稳定，传动更加灵活，可扩展为智能化操控。联锁采用刚性连接，相对软连接更可靠。元件、微动开关及线路板，采用模块化集成方式，方便维护及检修。
6. 先进的焊接密封技术
MGC系列环网柜对动密封（开关操作轴）、气压表、高压套管、防爆阀等涉及弹性密封的元件，严格控制材料的强度、硬度、压缩变形等性能，通过一系列的试验、检测手段，保证密封性能。
■ 气箱制造精度高：借鉴行业先进经验，引进日本三菱激光切割机和数控冲、剪、折等设备保证气箱零件加工的尺寸精度，采用ABB焊接机器人，全自动焊接工艺保证焊接的效率高、气箱质量稳定，焊缝美观，防止气箱内气体的泄漏和外部潮气的入侵，最大程度的保障了MGC系列环网柜的性能稳定。
■ 元器件高质量的控制要求：动密封、密度表、高压套管等元器件都要采用氦质谱检漏仪和X光无损探测仪检测，相关绝缘件要经过局放检测，确保元器件的高质量，提高气箱的密封性能和电气性能。
■ 完善的检漏技术：除元器件的质量控制外，气箱经装配、充气后，还要采取进一步的100%检漏。
■ 高标准的要求：气体年相对泄漏率＜0.01%。
7. 自动化流水线
先进的自动化流水线以及完善的工业流程生产，确保生产效率，提高装配精度。
8. 出厂检验项目：
■ 产品装配检验
■ 氦质谱检漏检验
■ 耐压和局放检验
■ 机械特性检验
■ 主回路电阻测量
■ SF6气体水分含量测定
■ 外观检验
订货需求
项目名称 订货单位
订货型号 订货数量
额定电压 ： ◇12kV ◇24kV
额定电流 ： ◇630A 1250A
订货方案 ：
成套：单柜： ◇C柜 ◇F柜 ◇V柜 ◇M柜 ◇PT柜 ◇其他
组合： ◇DF ◇CCC ◇CCCC ◇CCCCC ◇CCCCCC ◇其他
备注：最多可做6单元共箱
开关（主回路）：◇负荷开关 ◇真空断路器
气箱：方案 ◇带机构 ◇不带机构
操动机构：◇MJC-1 ◇MJF-1 ◇MJV-1 ◇手动 ◇电动 ◇其他
控制电压：◇DC48V ◇DC110V ◇DC220V ◇AC220V ◇其他
辅件：◇ 电缆附件 ◇ 互感器 ◇ 二次小室/低压箱 ◇其他
注：如有特殊需求，请及时来电与我公司联系沟
