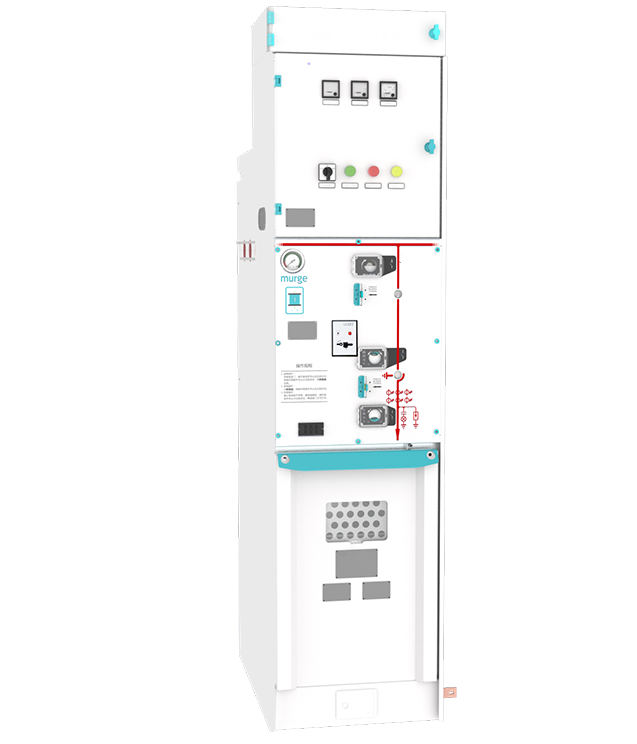

MGC系列永磁操作机构气体绝缘环网柜
产品概述
MGC系列永磁操作机构气体绝缘环网柜（RMU）是我公司自主研发的新型SF6气体绝缘的永磁中压开关设备， 采用模块化设计，可根据不同设计方案任意排列，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
MGC系列永磁操作机构气体绝缘环网柜是一个完全密封的系统，其主回路开关本体、永磁机构及各种带电部件均封闭在充有一定压力的SF6气体的不锈钢壳体内，驱动模块通过标准航空插头对外连接，整个开关装置不受外界环境的影响；具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。
执行标准
GB/T 1985 高压交流隔离开关和接地开关
GB/T3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB/T4208 外壳防护等级（IP代码）
GB/T 11022 高压开关设备和控制设备标准的共用技术要求
GB/T15153.1 远动设备及系统 第2部分:工作条件 第1篇: 电源和电磁兼容性
GB/T 1984 高压交流断路器
DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备
DL/T 593 高压开关设备和控制设备标准的共用技术要求
产品特点
1. 快速真空断路器技术
开关一体化设计，零部件数量少，没有机械锁扣，机械传动十分简单，分合闸线圈励磁电流产生的磁场直接推动真空断路器主轴分合闸运动，减少了合分闸的传动环节直接驱动，优越的开关特性在合闸过程中，合闸速度，触头弹簧初、终压力配比做了很好的控制，合闸剩余功得到了很好的吸收。
2. 精准控制技术
将微机技术与断路器控制有机结合，通过暂态技术来控制合分闸线圈中的通流情况，间接实现断路器速度特性的智能控制，合闸能量的吸收以及快速跳闸能力的实现。
3. 全绝缘全密封设计
MGC系列永磁开关设备的主回路开关本体、永磁机构及各种带电部件均封闭在充有一定压力的SF6气体的不锈钢壳体内，驱动模块通过标准航空插头对外连接， 主回路通过气箱上安装的符合DIN47636标准的套管与外部连接，可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接，气箱防护等级达到IP67，气箱内部不受外界环境影响，具备短时抗洪水和抗凝露功能。
4. 安全可靠性高
一次带电部分和开关本体均密封在不锈钢气箱中，通过套管与外部连接，避免了直接接触带电体；设备具有可靠的压力释放装置和泄压通道，保证了故障发生时人身设备的安全；拥有完善的机械联锁装置，可最大程度的防止误操作。集成方式，方便维护及检修。
5. 自主研发的新型永磁机构
优化永磁机构结构尺寸，实现永磁机构小型化及永磁断路器小型化。永磁机构为单稳态，三相直动式结构（每相独立机构），将机构和开关本体直联，减少了不必要的传动环节。永磁机构为单稳态分闸簧内置型三相分合闸机械联动。机构内置于气箱中，隔绝了潮湿、凝露、盐雾或者台风等恶劣环境因素对机构执行元件的影响。同时全新设计的手分操作机构模块，具有高性能，高稳定性、成本低的特点。
