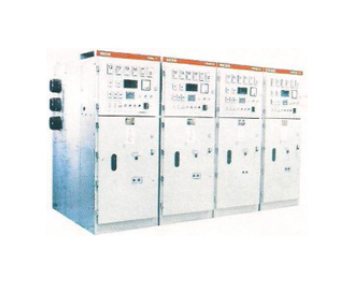

KNY□-12户内铠装型移开式交流金属封闭开关设备/KNY□-12新一代中置式开关柜
一. 产品简介
KYN□-12户内铠装型移开式交流金属封闭开关设备采用阿尔斯通先进技术并满足中国标准要求而开发的中置式开关柜，系三相交流50Hz，额定电压至12KV，母线和馈线电流至4000A的单母线和单母线分段系统中作为接受和分配电能的户内铠装移开式交流金属封闭开关设备（以下简称开柜）。本开关柜具有防止误操作断路器，防止带负荷推拉手车，防止带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即简称“五防”功能。
二. 产品技术特点
开关柜由固定的柜体和可抽出式部件（简称手车）两大部分组成（开关柜典型结构示意图见图3及图4），开关柜柜体的外壳和各功能单元的隔板均采用敷铝锌钢板栓接而成。开关柜外壳防护等级是IP4X，断路器室门打开时的防护等级是IP2X。KNY□-12型开关柜配用阿尔斯通公司最先进的真空断路器HVX型。开关柜可安装成双重柜并列，即安装成背靠背或面对面双排列。由于开关柜的安装于调试均可在正面进行，所以开关柜可以靠墙安装，以节省占地面积，提高开关柜的安全性与安装上的灵活性。
1）外壳与隔板
开关柜的外壳和隔板是用敷铝锌薄钢板经数控机床加工和弯折之后栓接而成，因此装置好的开关柜能保持尺寸上的统一性。它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。开关柜被隔板分割成手车室，母线室，电缆室，继电器仪表室（低压室）。每一单元外壳均接地。
2）手车
手车骨架有特殊的工程塑料压铸而成，该结构具有强度好重量轻的优点。根据用途，手车可分为断路器手车、电压互感器手车、计量手车等等。相同规格的手车能完全互换。手车在柜内又试验位置和工作位置，每一位置均设有锁定装置，以保证手车处于以上位置时不能随便移动，而移动手车时必须要接触联锁。例如对断路器手车，在移动之前断路器必须先分闸。
3）开关柜内的隔室
a、在断路器隔室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。活门14安装在手车室的后壁上。手车从试验位置移动至工作位置过程中，活门14自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。手车能在开关柜门关闭情况下操作，通过观察可以看到手车在柜内所处的位置，同时也能看到手车上的显示断路器分合闸的指示器以及储能/释能状况指示器。
b、母线室
主母线5从一个开关柜引至另一开关柜，通过分支母线3和静触头盒联接。全部母线可根据用户需求用热缩绝缘套管塑封。扁平的分支母线通过螺栓连接于静触头盒和主母线，不需附加其它的线夹或绝缘子联接。当用户和工程特殊需要时，母封排上的联接螺丝可用绝缘套和端帽封装。在母线穿越开关柜隔板时，用母线套管4固定。如果出现内部故障电弧，能限制事故蔓延到临柜，并能保障母线的机械稳定性。
c、电缆联接隔室
电缆隔室的顶部及前、后壁可安装电流互感器8，接地开关9，电缆室内可安装避雷器11,。当手车16和可抽出式隔板18移开后，施工人员就能正面进入开关柜安装电缆。在电缆隔室内设有特定的电缆连接导体，同时在其下部还配制开缝的可卸式金属电缆封板21，以确保现场施工的方便。
d、低压隔室
低压小室内可装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内，并有金属盖板封护，左侧线槽是为控制小线的引进和引出预留的，开关柜自身内部的二次线敷设在右侧。
4）防止误操作联锁装置
开关柜具有可靠的联锁装置，为操作人员与设备提供可靠的安全性与保护，其作用如下：
a、当接地开关在分闸位置时，手车才能从试验位置移至工作位置。
b、断路器在手车已充分咬合在试验或工作位置时。才能操作。
c、手车在工作位置，二次插头被锁定不能拔除。
d、接地开关关合时，手车不能从试验位置移至工作位置。
e、接地开关仅在手车处于试验位置时才能操作。
5）压力释放装置
在手车室、母线室和电缆室的上方均设有压力释放装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，装设在门上的特殊密封圈把柜前面密封起来，顶部安装的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
6）二次插头与手车的位置联锁
开关柜上的二次线与手车的二次线的联络是通过手动二次插头来实现的。二次插头的动触头通过一个尼龙波纹伸缩管与手车相联，二次静触头座装在开关柜手车隔室的右上方。手车只有在试验位置时，才能插入和解除二次插头；手车处于工作位置时由于机械联锁作用，二次插头被锁定，不能解除。
7）接地装置
在电缆室内单独设立有10×40mm²的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触，此接地排供直接接地之元器件使用，同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体安全。
5、安装和调试
1）基础形式
a、开关柜安装基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。
b、开关柜的安装基础一般要分两次浇灌混凝土，第一次开关柜安装构件即角钢、方钢或槽钢构件安装基础，第二次浇灌混凝土面的补充层，一般厚度为60mm，在浇灌混凝土补充层时混凝土高度应低于构件平面1~3mm
c、基础构架结构图详见图5.
d、基础构架安装时应保证安装质量，构架安装的技术标准为1m公差1mm。
2）开关柜的安装
a、开关柜的安装基础尺寸与安装尺寸详见图6，图7。
b、柜体单列时，柜前走廊以2.5m为宜，双列布置时，柜间操作走廊以3m为宜，开关设备面对面靠墙安装示意图见图8。
1、柜体结构采用敷铝锌板经多重折弯组装而成，拼装灵活方便，强度高。
2、配装阿尔斯通公司技术先进的HVX真空断路器。
3、真空断路器免维修，其操动机构可选择弹簧机构或先进的电磁驱动机构。
4、可抽出式部件（手车）为中置式，对地面平整度要求低。
5、所有操作均可在前门关闭的情况下进行。
6、柜壳密封度高，防止设备受杂物和虫害侵入，防止等级可达IP4X。
7、完善的机械联锁，且简单可靠。
8、短裤器室，母线室，电缆室均设置独立朝上的压力释放装置。
9、可抽出式部件互换性好。
10、柜体可靠墙安装，柜前维修，减少地面面积。
11、柜宽可至750mm（Ir≤1600A时）
12、采用独特的可提升门结构，提高了抗内部电弧故障能力。
13、可根据需要，选择经电路器室从柜前（前接线方式）或从开关柜后部（后接线式）进行高压电缆的联接，每相最多可接6根电缆。
14、可实现智能化的测控和保护功能。
15、可配装法国阿尔斯通公司技术先进的CVX真空接触器手车组成F-C柜排列起来供电。
