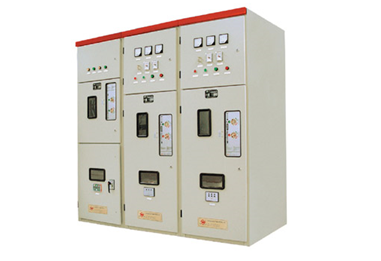

产品概述：
HXGN15A-12箱型固定式环网柜适用三相交流3－12kV，50Hz的配电系统中，作为环网供电单元和终端设备，起着接受和分配电能之用。环网柜能开断负荷电流和短路电流，关合短路电流，具有对电路控制、保护、计量等功能，具有安全可靠的防误和操作联锁功能，并适合于Ⅱ级凝露及污秽地区使用。
产品结构特点：
※ 柜体为组装式结构，全金属封闭结构，其防护等级达IP2X至IP3X。
※ 柜内主要元件真空负荷开关（压气式负荷开关，六氟化硫负荷开关），可以与熔断器、接 地开关、电压互感器、电流互感器配套使用或单独使用，满足运行的不同要求，开断负荷电流和短路电流及关合短路电流。
※ 具有明显隔离断口、操作联动机构及联锁机构。
※ 产品可用环网供电，也能用于终端供电，亦可配装于箱式变电站使用。
※ 装有限流式带有撞击器触动脱扣装置的熔断器。
※ 产品符合IEC420,GB3804,GB3906,DL404等国际标准和国家标准要求。
产品主要技术参数：
序号 | 项 目 | 单位 | 负荷开关柜 | 组合电器柜 |
1 | 额定电压 | kV | 3.6/7.2/12 |
2 | 额定工频耐受电压 | kV | 对地、相间：42；断口：48 |
3 | 额定雷电冲击耐受电压 | kV | 对地、相间：75；断口：85 |
4 | 额定频率 | Hz | 50 |
5 | 额定电流 | A | 630 | 125 |
6 | 额定短路开断电流（有效值） | kA |
| 31.5 |
7 | 额定短路关合电流（峰值） | kA | 50 | 0 |
8 | 额定动稳定电流（峰值） | kA | 50 | 0 |
9 | 额定热稳定电流4s（有效值） | kA | 20 | 0 |
10 | 交接电流 | A |
| 3150 |
11 | 防护等级 |
| IP2X |
12 | 机械寿命 | 次 | 负荷开关10000, 隔离开关/接地刀2000 |

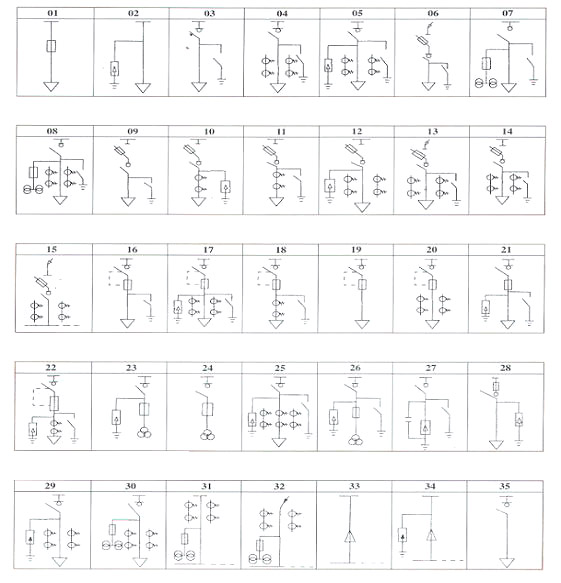

产品主回路接线方案：
