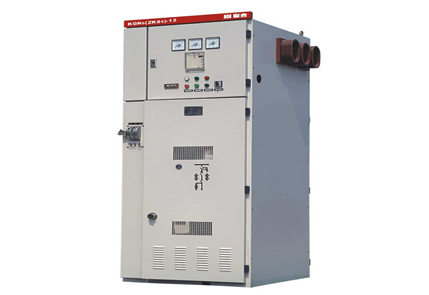

产品概述：
开关柜壳体采用敷铝锌板，经数控机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、抗腐蚀性强和抗氧化作用，而且由于采用多重折边工艺，使柜体同其它同类设备柜体相比具有整体重量轻、机械强度高、外形美观等特点。柜体采用组装式结构，占地面积少，便于组织生产。
柜体尺寸小，节约占地面积和空间。
主开关为小型化的VH9-12型真空断路器，机构引进AREVA技术，同时传动装置也用AREVA产品，使得该产品的机械寿命大大提高，且模块化的设计结构使得更换机零部件简单方便。灭弧装置采用水平安装方式，真空灭弧室采用国内先进生产厂家产品，保证产品优良的开断、关合与动热稳定性能。并且断路器采用固定安装，大大提高了断路器的动热稳定性，且使得操作更加简单，断路器耐压、参数测量等更加方便。
隔离开关为最新设计的小型化隔离开关，该隔离开关的分合是用丝杠的旋转带动动触头小车水平的前进和后退进行的，触头的连接方式是静端选用体积小、可靠性高的表链式结构。接地开关的分合是采用涡轮蜗杆传动进行分合。操作非常省力可靠，小型化的设计有效的减少了开关柜的尺寸。
具有可靠的“五防”功能。前门有强制的机械闭锁，操作方式为旋转式，方便、灵活、省力。
断路器室位于柜体前部中间，断路器采用结构新颖、性能优异的VH9-12系列真空断路器。断路器室设有泄压室，以释放内部故障电弧所产生的压力，确保开关柜和操作人员安全；柜前门设有视察窗，可观察隔离开关分合位置。
母线室位于柜体中上部，主母线通过分支母线与上隔离开关相连接，在母线穿越开关柜时通过穿墙套管固定，可限制事故蔓延到邻柜，并保证母线的机械强度。
继电器仪表室内装继电保护和计量仪表、转换开关、带电显示装置、信号灯以及其它控制、保护、信号设备。
电缆室位于柜体前部下方，电缆接头距地面≥500mm，电缆室留有较大的空间，便于电缆头的制作、监测和安装。
产品技术参数:
项 目 | 单 位 | 技 术 参 数 |
额定电压 | kV | 12 |
额定绝缘水平 | 1min工频耐受电压(极间、极对地/隔离断口) | kV | 42/48 |
雷电冲击耐受电压(极间、极对地/隔离断口) | 75/85 |
额定频率 | Hz | 50 |
额定电流 | A | 1250、3150 |
额定短时耐受电流 | kA | 31.5、40 |
额定短路关合电流(峰值) | 80、100 |
额定峰值耐受电流 | 80、100 |
额定短路开断电流 | 31.5、40 |
额定短路持续时间 | s | 4 |
操作方式 |
| 弹簧储能式 |
防护等级 |
| IP4X(外壳) IP3X(隔室间) |
外形尺寸（宽x高x深） | mm | 1250A以下电缆进、出线：800x2400x1300 |
1250A以下架空进、出线：800x2400x1750 |
2000A~3150A电缆进、出线: 1000x2400x1300 |
2000A~3150A架空进、出线：1000x2400x1750 |
