KYN28A-12型铠装移开式交流金属封闭开关设备
产品概述
KYN28A-12(Z) (GZ S 1) 型铠装移开式交流金属封闭开关设备(以下简称“开关设备”) 它适用于三相交流50Hz电力系统， 用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。 本产品符合标准：GB3906《3~35kv交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》， IEC 60298《额定电压1kv以上50kv及以下交流金属封闭开关设备和控制设备》。 |

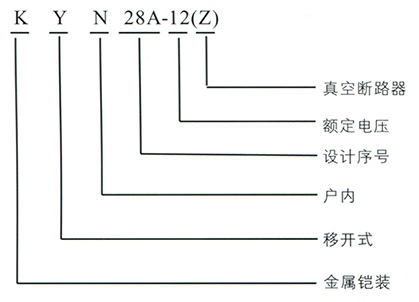

型号及其含义
|  |
1.周围空气温度：最高温度+40℃，最低温度-15℃。
2.湿度条件：
日平均相对湿度：≤95%，
日平均水蒸气压力不超过2.2kPa；
月平均相对湿度≤90%，
月平均水蒸气压力不超过1.8kPa。 | 3.海拔高度；4000m及以下。
4.地震烈度：不超过8度。
5.周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染。
6.无经常性的剧烈振动场所。
7.超过GB3906规定的正常条件下使用时，由用户和制造厂协商。 |

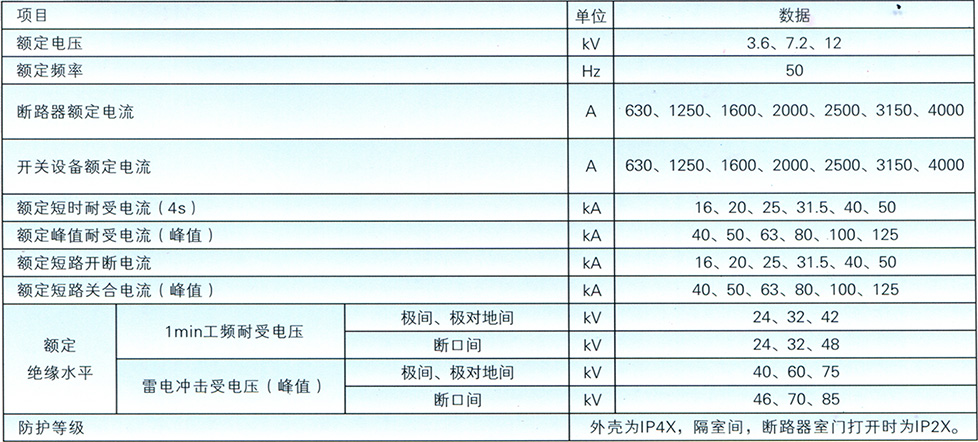

| 主要技术参数 |
 |
注：
1、电流互感器的短路容量应单独考虑； 2、ZN63A-12技术参数详见各厂家资料。 3、海拔3000m~4000m型额定电流≤1250A、额定短路开断电流≤31.5kA。 |
结构特点

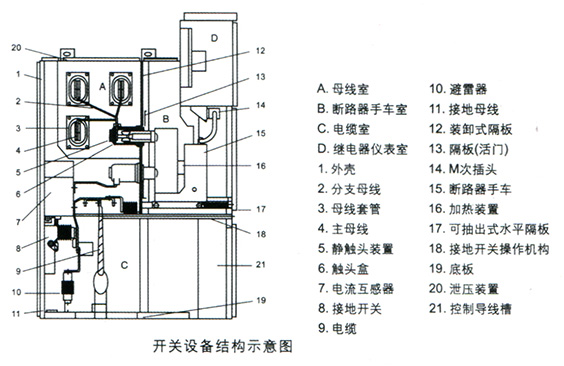

1、开关设备结构(见下图)
2、全金属组装，模数化组装式结构。
3、柜体选用进口的覆铝锌薄钢板， 经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺 栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。
4、可配装ZN63A-12(VS1)系列或进口VD4系列真空 断路器，适用性广、可靠性高、免维护。
5、手车设工作、试验位置，各位置均有定位和显示装 置，安全可靠。
6、同规格车可自由互换，互换性强。
7、由专用运转车运送手车，操作轻便、灵活。
8、电缆室可安装多达9根单芯电缆。
9、可靠的机械、电气联锁装置，完全满足“五防”要求。
10、高压室均有泄压通道，确保人身安全。
11、面门装有观察窗，可观察室内元件的工作状态。 |  |

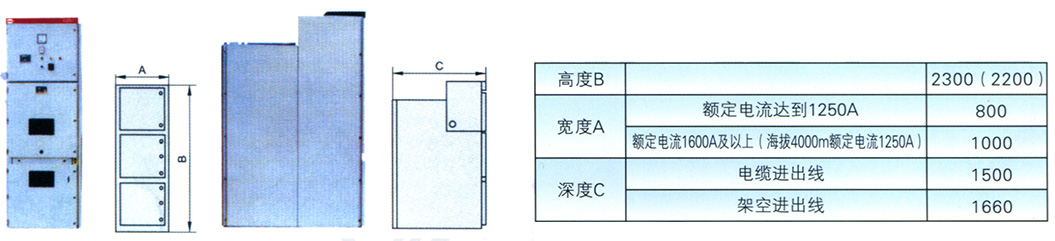

外形尺寸

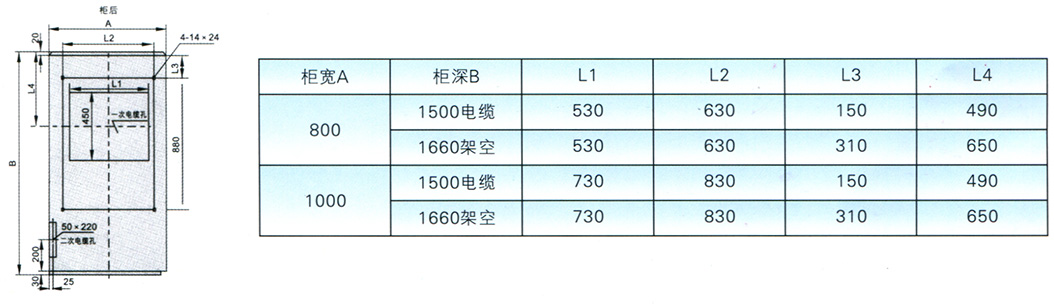

安装尺寸
 |
订货须知
订货时应提供下列技术资料：
1、主电路方案图编号、用途和主接线系统图、配电室平面布 j置图及排列配置图等。
2、开关设备控制、测量及保护功能的要求以及其他闭锁和自 动装置的要求。
3、开关设备内主要电器元件的型号、规格及数量。
4、如开关设备之间或进线柜需要母线桥连接，应提供母线桥 的额定载流量，母线桥的跨度， 距地高度等具体要求数据。
5、开关设备使用在特殊环境条件时，应在订货时详细说明。
6、其它特殊要求。 |
