产品描述
APF/SVG区别说明
APF有源滤波器与SVG静止无功发生器是基于高度标准化、模块化设计的两款产品，具有一定相同之处与不同之处 :
相同之处
APF与SVG的外形尺寸一致：标准化模块，让生产更高效、使用更方便。
APF与SVG的监控触摸屏界面一致。
APF与SVG具备同时补偿谐波、补偿无功、调节三相不平衡电流的能力。
内部结构一致。
不同之处
应用场合不同：
APF主要用来滤波，而SVG主要用来补偿无功，它们应用在需求不同的场合。
内部部分元器件选型及控制程序不同：
因为两者的主要功能有区别，它们针对的电流频率不同。
滤波范围及能力有区别：
APF可以滤除2~50次谐波，而SVG只能滤除2~13次谐波；
APF滤波效果更好，而SVG只能大约一半的容量可以用来滤除低次谐波。
参数设定有区别：
SVG一般默认设置为补偿无功优先；APF一般默认设置为补偿谐波优先。

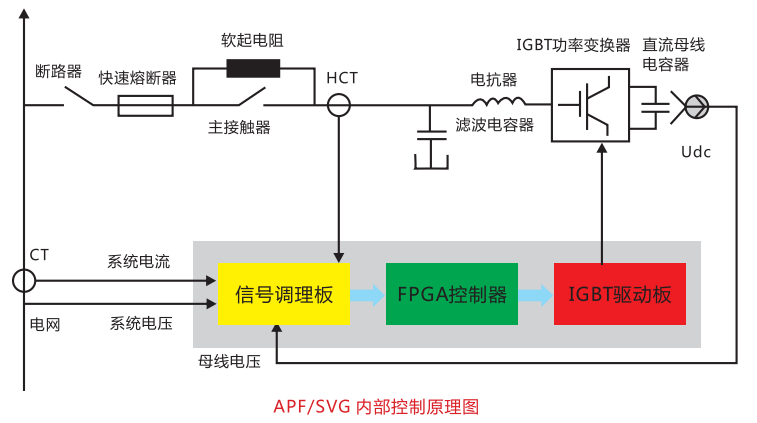

APF/SVG模块原理
断路器合闸后，为防止上电时电网对直流母线电容器的瞬间冲击，APF/SVG首先通过软启回路对直流母线充电。当母线电压Udc( Udc在图中并没有出现，可以把图中的直流电压传感器改成直流电压Udc)达到预定值后，主接触器闭合。直流电容作为储能器件，通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。
APF/SVG通过外部CT实时采集电流信号送至信号调理电路，然后再送至控制器。控制器将采样电流进行分解，提取出各次谐波电流、无功电流、三相不平衡电流，将采集到的要补偿的电流成分和APF/SVG已发出的补偿电流比较得到差值，作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿电流注入到电网中，实现闭环控制，完成补偿功能。
APF/SVG产品特点
核心优势
首次采用分层封闭技术：电子元器件与功率器件分层设计。
首次采用第五代IGBT，大幅度提高开关频率，有效降低1/3的损耗。
首次使用全FPGA芯片控制，彻底替代DSP；FPGA使用硬件逻辑门编程，无堆栈溢出等风险，具有高可靠性。
极高开关频率：首次采用准自然采样与连续控制，等效开关频率达到80kHz，电流环带宽达到4kHz，对干扰的抑制速度达到同行业其它产品的4倍以上，而行业主流指标分别是20kHz/1kHz。
极低损耗：满载工作时，有功损耗≤2.5%，低于行业主流指标3%-4%。为用户节省用电成本。
极低噪音：整机满载工作时，噪音≤60dB，低于行业主流指标70dB。为用户带来更好的使用体验。
极高功率密度：800*800mm标准低压配电柜，APF功率最大可达900A，SVG可达600kvar。为用户减少安装空间，节省占地面积，降低成本。
通用特点
APF和SVG采用模块化标准设计。不同容量模块可自由搭配，安装维护方便；各个模块间独立运行，任意模块故障后自动退出，其余模块继续运行，可靠性更高。
补偿模式灵活方便，综合治理能力强。无功、谐波、不平衡补偿可自由选择，且可设定优先等级。
APF可以补偿2~50次谐波，SVG可以补偿2~13次谐波。并可选择特定次谐波补偿。
双向动态无功调'节，功率因数可补偿到0.99。
响应速度快，响应时间≤20ms。
可外置7寸集中监控触摸屏，并具备友好的人机交互界面，可以查看实时电能质量信息。
单个监控屏可监控12台模块。单个系统如果多于12台模块，增加触撲屏数量即可，并机台数不受限制。
补偿过程中能够实时自动检测模块运行状态，故障时能够重启自诊断，如果故障消除，自动投入使用。
模块散热风扇具备温控调速功能，通过检测内部IGBT的温度，调节风扇转速，既降低噪音，又能降低损耗达到节能的作用。
模块内具有软启动控制回路，能有效避免启动瞬间过大的冲击电流。
模块具备完善的保护功能。具有过压、欠压、过流、过温等全面的保护功能。
具备IGBT的温度监测功能，当温度超过软件的设计限定值时，模块会自动降额使用，有效保护模块正常运行。
