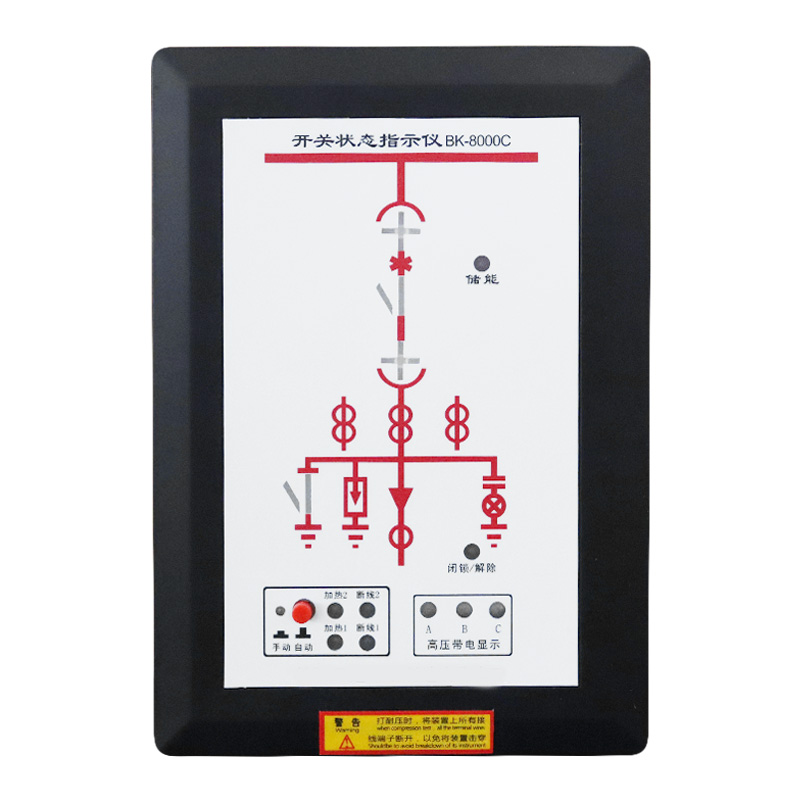

产品简介
ABS8200 开关状态指示仪它集成成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温、湿度控制等多功能与一体，状态指示可分可合，用户选用时只要提供一次方案图即可。本产品可以根据用户实际要求实现高压带电参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它具有较强的抗干扰能力，将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置，同时可选配通讯功能，实现所有开关状态和温湿度数据信息上传至监控中心。
技术指标及功能
1、电源：AC/DC220V±10% 50HZ
2、工作环境：温度-20～50℃ 相对湿度≤95%RH
3、功耗：≤10W
4、抗电强度:外壳与端子间大于AC2000V
5、绝缘性能：外壳与端子间大于100MΩ
6、模拟指示说明：
◆断路器状态指示（无源触点输入）
合闸时，红色模拟条亮；分闸时，绿色模拟条亮。
◆断路器位置指示(无源触点输入)
工作位置闭合时,红色模拟条亮;实验位置闭合时,绿色模拟条亮。
◆弹簧储能指示（无源触点输入）
闭合，红色亮，表示已储能；断开，绿色亮，表示未储能。
◆接地闸刀位置指示（无源触点输入）
闭合，红色亮，表示接地合闸；断开，绿色亮，表示接地断开。
注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。
7、高压带电指示部分
LED启辉电压（kV）：母线电压×0.15～0.65
闭锁启控电压（kV）：母线电压×0.65
8、温、湿度控制部分（对于BTZ-KG1000A、BTZ-KG1000C)
传感器数量：两路凝露，两路温度（A型）；一路凝露，一路温度（C型）
逻辑关系
1、当环境湿度大于93％RH达到形成凝露的条件时,启动加热,精度5%RH
2、当环境温度小于6℃时,系统启动加热,当环境温度达到16℃时,系统自动停止加热,精度2℃。
3、断线报警:当加热器发生断线时,相应的报警指示灯亮,报警输出接点闭合。

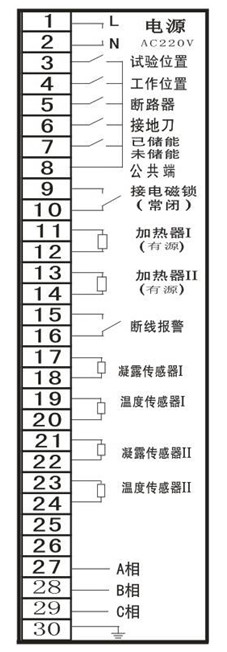

安装方式与接线图

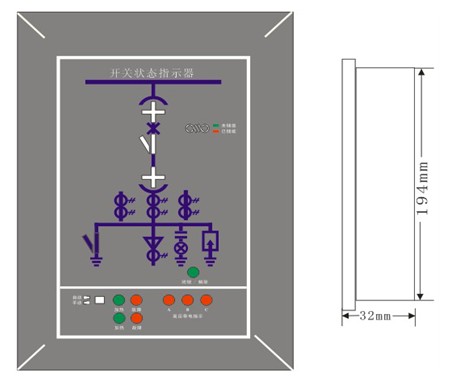

1、ABS8200开关状态指示仪的安装
外型尺寸：220mm×155mm×32mm 开孔尺寸：197mm×132mm

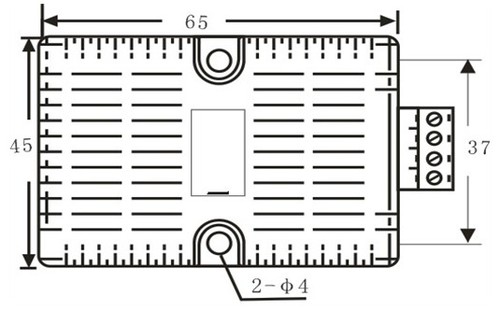

2.传感器的安装自带35MM导槽,也可用螺钉紧固在机柜适当的位置。
