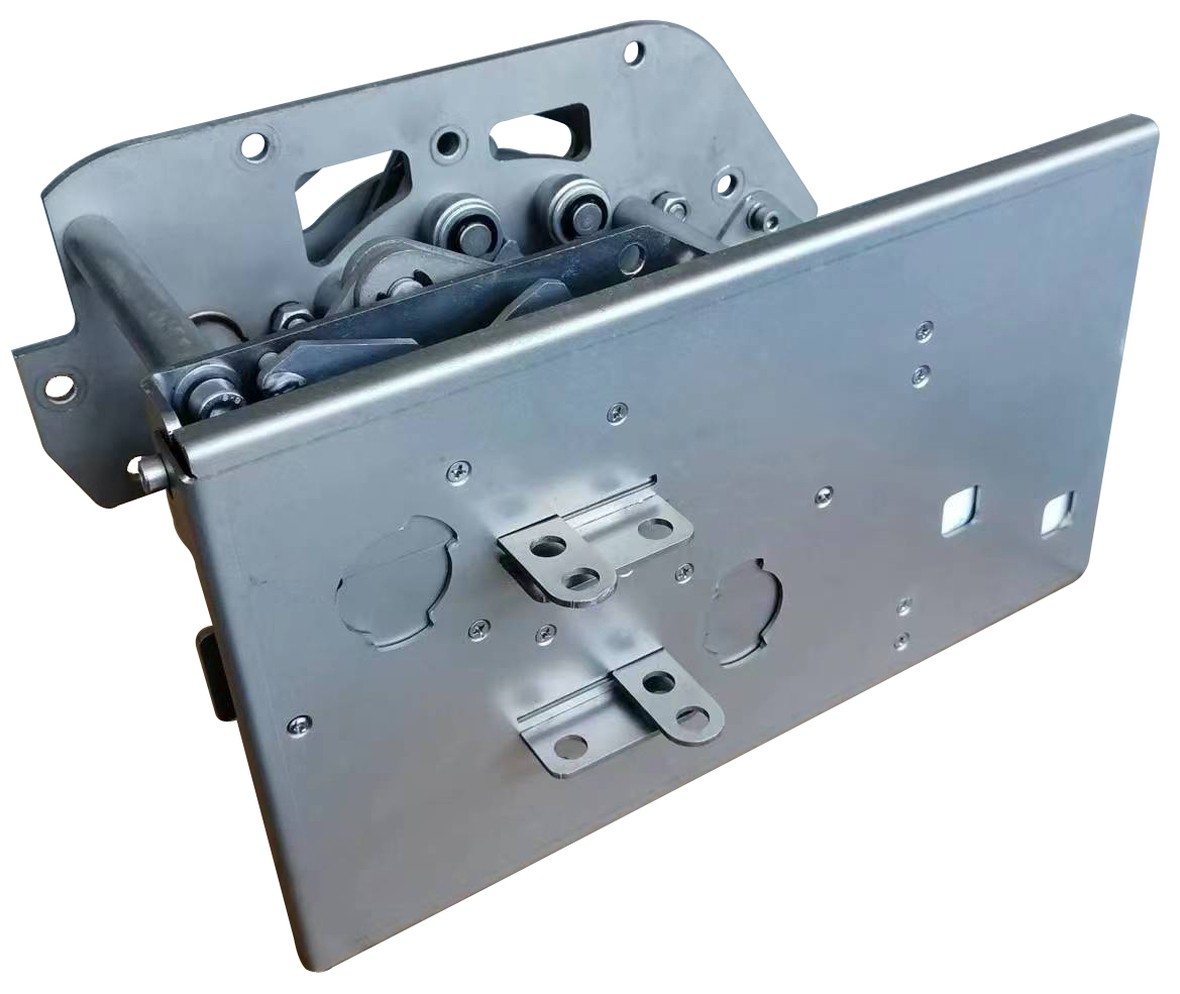

SLN1型三工位弹簧操动机构
一.主要用途
SLN1型三工位弹簧机构可供操作12kV～40.5kV
相应开关柜的三工位刀闸开关（隔离+接地），其
性能符合GB1985《交流高压隔离开关和接地开关》
（IEC62271-102）和本产品技术条件的要求。
二.工作条件
A.周围空气温度上限为+70℃，下限为-40℃；
B.海拔不超过2000m；
C.相对湿度日平均不大于95%，月平均不大于90%；
饱和水蒸气压日平均不大于2.2X10-3Mpa，月平均不大于1.8X10-3 Mpa；
D.没有火灾、爆炸、严重污秽、腐蚀及剧烈震动的场所；
E.特殊使用环境应提前咨询来确定。
三.优特点
1.可扩展为电动操作；
2.润滑部位：全部采用德国（BEUIUB）品牌，满足环境温度在-60℃~+120℃下长效润滑；
3.关键轴承：全部采用独特的润滑结构，提高机械长效性能；
4.弹簧及铸件：合闸弹簧采用韩国进口材料钢丝；铸钢件采用军用精密铸造材料；
5.标准件：主要弹性标准件全部采用德国进口，提高机械长效性能；
6.表面处理：机构零部件采用德国表面处理工艺，盐雾试验可达500小时。
四.主要技术参数
隔离开关输出角度 | 接地开关输出角度 | 扭距 |
65° | 65° | 50~75Nm |
