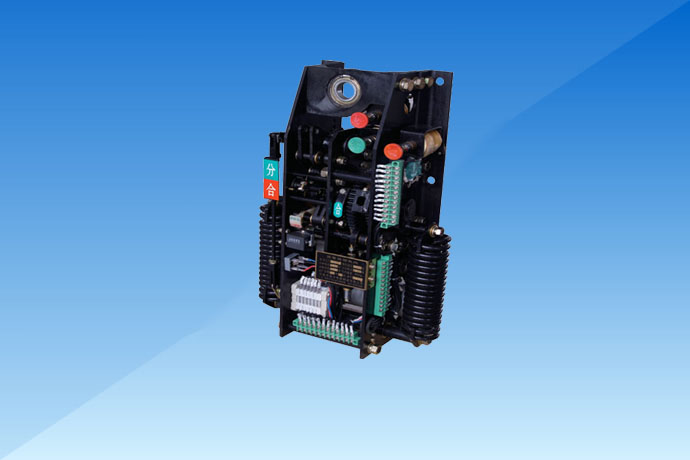

CT19A型弹簧操动机构
产品概述：
CT19A弹簧机构可以用于各类固定柜上ZN28型户内高压真空断路器及其合闸功与之相当的其他各类高压断路器之用。有过电流及失压脱扣保护功能，其机械寿命为20000次，该机构输出转角为50°~55°。
产品技术参数：
CT19A机构的规格及匹配之主要部件数据如表：
规格 | 重量kg | 体积 高×宽×深mm | 电动机输入功率（W） | 合闸弹簧mm | 匹配真空断路器开断电流KA |
CT19A-Ⅰ | 38 | 530×370×170 | 110 | Ф7 | 20 |
CT19A-Ⅱ | 38 | 530×370×170 | 110 | Ф8 | 31.5 |
CT19A-Ⅲ | 38 | 530×370×170 | 150 | Ф8+Ф4 | 40 |
额定工作电压（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 |
额定工作电流（A） | 分 | 2.8 | 1.6 |
|
| 2.3 | 1.2 |
合 | 1.5 | 1 |
|
| 1.5 | 0.68 |
额定电功率（W） | 分 | 308 | 352 |
|
| 255 | 264 |
合 | 165 | 220 |
|
| 165 | 150 |
20℃时线圈电阻值（Ω） | 分 | 12±0.6 | 48±2.4 |
|
| 48±2.4 | 190±10 |
合 | 20±1 | 73±4 |
|
| 73±4 | 325±15 |
正常工作电压范围 | 合闸：85%～110%额定工作电压。
分闸：65%～120%额定总做电压，小于30%的额定工作电压时不得分闸。 |

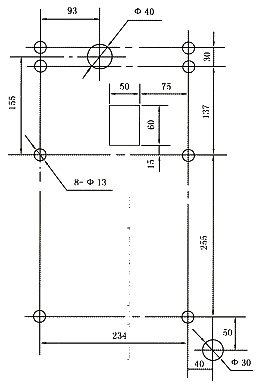

产品安装尺寸：
