操动机构

CT30 弹簧储能式操动机构

发布时间：2023年04月10日人气： 次

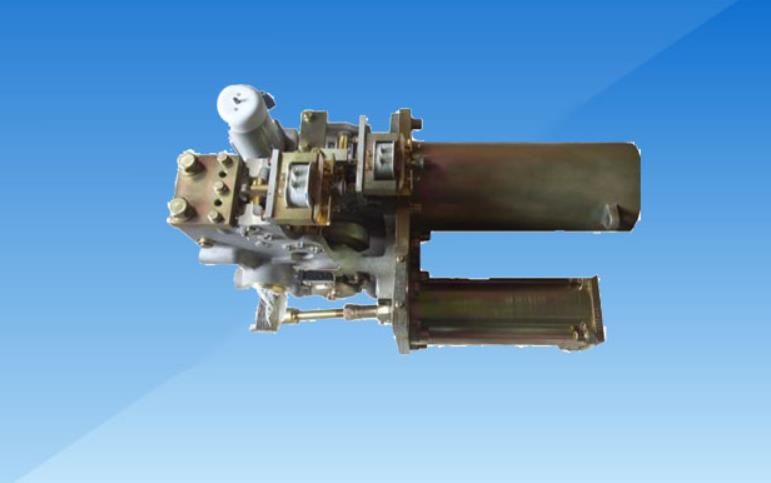

CT30 弹簧储能式操动机构


产品概述：

  CT30型弹簧储能式操动机构是适用配装110～252kV多型号超高压自能式六氟化硫断路器的操动机构，产品技术性能指标符合GB1984《交流高压断路器》、L402-9《交流高压断路器订货技术条件》等标准对操动机构的要求。


产品技术参数：

 机构主要机械特性参数见下表：

序号

项       目

单   位

数   据

备   注

1

最大输出转度

度

45


2

合闸输出功率

焦耳

2400～4200

断路器预期能达到的合闸速度值为：2.5～3.5m/s

3

分闸输出功率

焦耳

2200～2400

断路器预期能达到的分闸速度值为：4.5～5.5m/s

控制回路与辅助回路参数:

       控制回路与辅助回路参数见下表：

序号

项       目

单   位

数   据

备   注

1

分、合闸线圈控制电压

V

DC110/DC220

按订货要求

2

分闸线圈电流

A

3.67/3.28


3

合闸线圈电流

A

3.67/3.28


4

电机电压

V

DC220/AC220

按订货要求

5

电机功率

W

600


6

电机电流

A

5.5/2.7


7

电机转速

r.p.m

530


8

加热器

电压

V

AC220

按订货要求
