操动机构

CJ34型电动操作机构

发布时间：2023年04月10日人气： 次

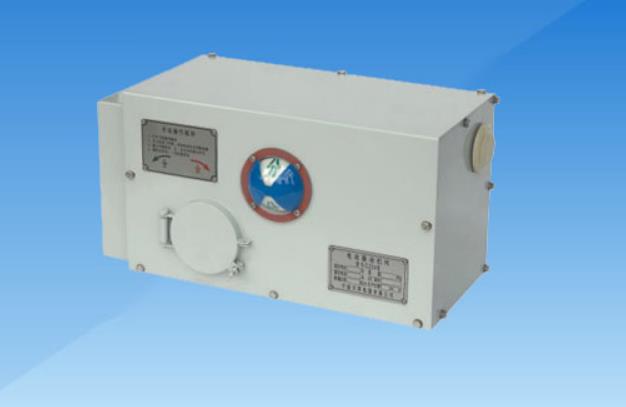

CJ34型电动操作机构


产品概述：

     CJ34型电动操作机构用于操作40.5-252KV，GIS组合电器中隔离开关和接地开关，也可操作负载匹配的其他开关。采用蜗杆蜗轮机构传动，到位机械离合与行程开关断电能耗制动双重保护。具有电动手动操作功能，机械寿命6000次。


产品主要技术参数：
1、机构规格

型号

重量kg

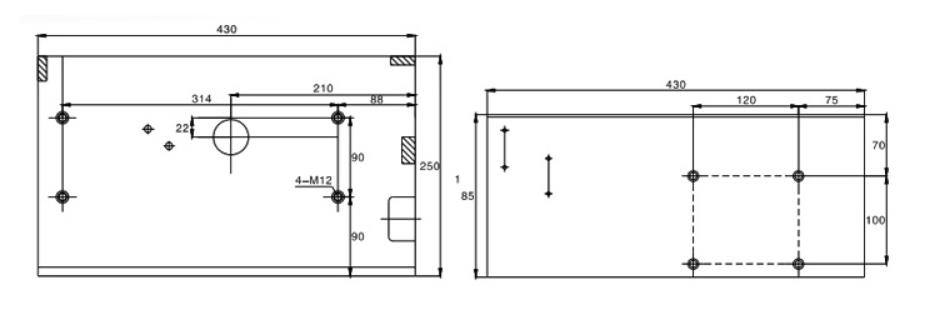

体积
高×宽×深mm

输出扭矩
N.m

输出角度（°）

合闸时间S

CJ34-1

38

250×430×085

128

60°±1°
80°±1°

2S

2、配用电机规格

型号

额定电压
V

额定输出功率
W

额定转速
r/min

正常工作电压范围

SBZ804

≌220
≌110

240

500

85%-110%额定电压

CJ34型电动操作机构
