CT19BN型弹簧操动机构

发布时间：2023年04月10日人气：次

产品概述:

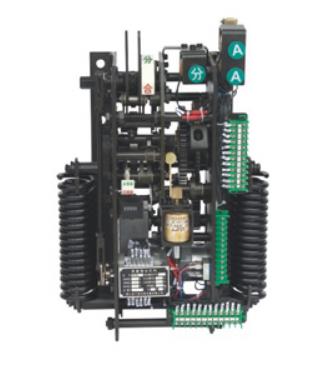

CT19BN弹簧机构是在CT19B型机构的基础上发展起来的新一代配40.5KV等级弹操机构，CT19BN-Ⅰ型机构用于户内35KV手车式真空断路器，其输出方式为上下拉动式。该类机构的输出转角为50°~55°，机械寿命为10000次。

产品技术参数：

CT19BN-Ⅰ机构的规格及匹配之主要部件数据如表:

规格	重量kg	体积高×宽×深mm	电动机输入功率（W）	合闸功kg.m	匹配真空断路器开断电流KA
CT19BN-Ⅰ	35	440×330×180	200	45	35KV25KA

CT19BN-Ⅰ机构分、合闸电磁铁技术数据如表：

额定工作电压（V）		~110	~220	~380	-48	-110	-220
额定工作电流（A）	分	2.8	1.6			2.3	1.2
额定工作电流（A）	合	1.5	1			1.5	0.68
额定电功率（W）	分	308	352			255	264
额定电功率（W）	合	165	220			165	150
20℃时线圈电阻值（Ω）	分	12±0.6	48±2.4			48±2.4	190±10
20℃时线圈电阻值（Ω）	合	20±1	73±4			73±4	325±15
正常工作电压范围	合闸：85%～110%额定工作电压。分闸：65%～120%额定总做电压，小于30%的额定工作电压时不得分闸。

产品安装尺寸：
