CJM1三工位电动机构

发布时间：2023年04月20日人气：次

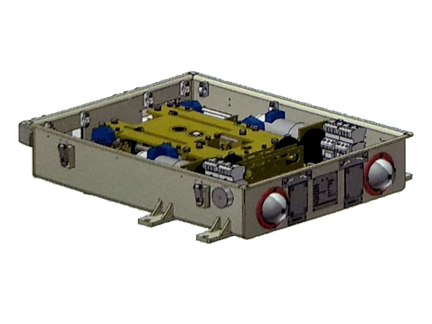

CJM1三工位电动机构

详细介绍：

一、概述

CJM1型电动操动机构可用于ZF-126系列气体绝缘金属封闭开关设备(GIS)，用于GIS开关设备中三工位隔离/接地开关的开断，关合操动装置。(即一台三工位机构即可实现GIS中隔离开关的分闸、合闸功能，又可实现GIS中接地开关的分闸、合闸功能。)

二、原理

本机构利用丝杠螺母结构，通过电机的正反转功能拨动装于主轴上的凸轮板旋转，带动主轴的转动，从而实现隔离与接地开关准确分合。机构同时具有手动、电动两种操作功能。

三、使用环境

1、周围空气温度：下限-25℃，上限+40℃。

2、海拔不超过2000m。

3、污秽等级：Ⅲ级。

4、外壳防护等级：IP54。

5、风压不超过700Pa (相当于风速34m/s)。

6、无火灾、爆炸危险、严重污秽、无腐蚀性气体、无剧烈振动场合。
