CT50弹簧操动机构
详细介绍：
一、用途
CT50型弹簧机构是全面创新的新一代轻便型产品，可提供与之匹配的的六氟化硫高压断路器（GCB）及全封闭组合电器（GIS），产品适用于126/145KV GIS/AIS三相联动操作，252KV GIS/AIS单相操作，性能指标符合《高压断路器GB1984-2003》和本产品的技术条件要求。
CT50产品受到平高电气、泰山高压、韩国晓星、韩国日进、新东北电气、中兴创元、ABB、西门子等客户的广泛关注和选用。

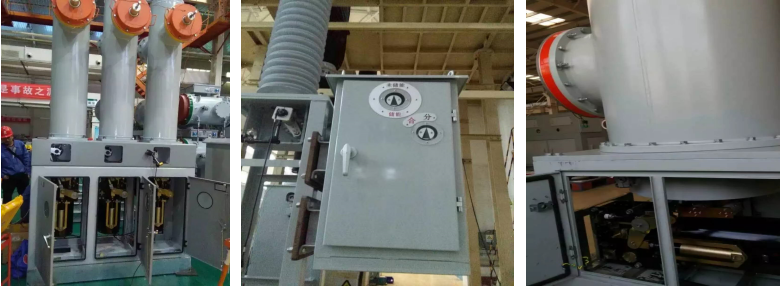

二、产品的配机

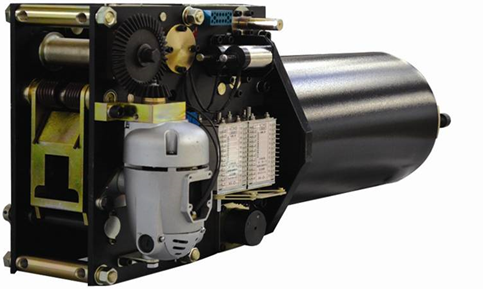

三，产品的外形结构
四、产品的结构特点
1、储能电动机；2、双分闸电磁铁；3、辅助开关；4、合闸弹簧；5、分闸弹簧；6、合闸调速螺栓；7、分闸调速螺栓；8、分合闸油缓冲器；9、输出拐臂；10、防误合联锁杆；11、合闸电磁铁
产品结构特点：
1、本发明zhuanli提供了一种高压开关操作机构，其结构合理、安装方便、便于维护。与CT20、CT30老机构相比，本发明zhuanli采用新技术、新结构。具有高可靠性、小体积、小重量、低成本的优势，给小型化、智能化的高压开关提供了一种选择。
2、分闸弹簧与合闸弹簧共用一个导向筒，合闸弹簧在导向筒外部，分闸弹簧在导向筒内部，合闸弹簧直线给分闸弹簧储能，机械损耗小，机械效率高，体积小，便于小型化。
3、有两个独立分闸线圈，符合国网要求。
4、合闸弹簧储能采用轴承导向，没有机械摩擦，机械效率高，合闸可靠。
5、分闸弹簧通过拐臂直接与断路器连接，没有任何阻碍，分闸可靠。
6、可人工进行慢分慢合操作，机械寿命10000次。

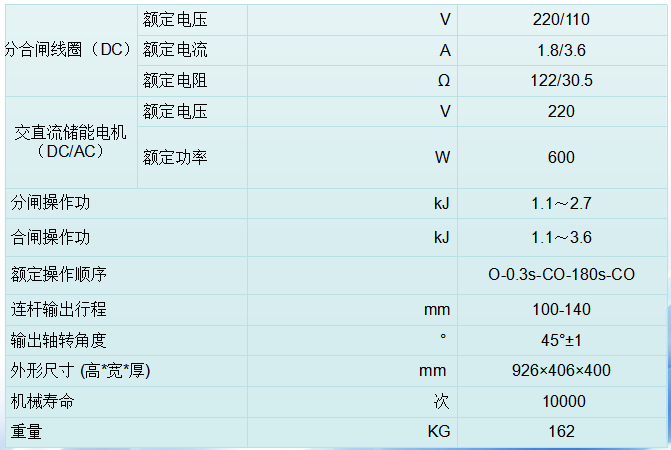

五、CT50型弹簧操动机构输入输出技术参数表

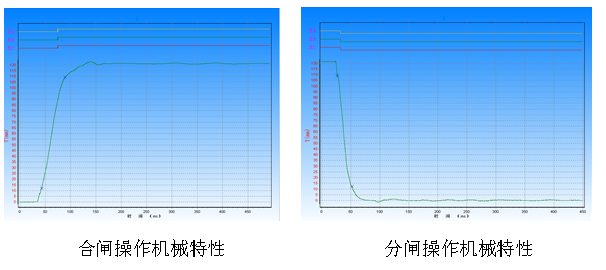

六、产品的机械特性示波图
七、技术的先进性
