快速接地机构

发布时间：2023年04月20日人气：次

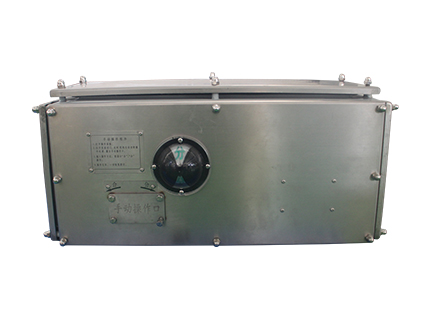

快速接地机构

详细介绍：

快速接地机构的作用：

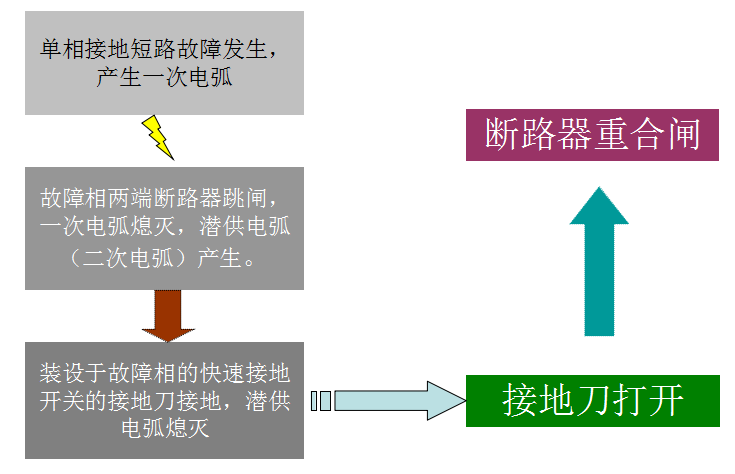

超高压线路的故障率90%以上是单相接地故障，而单相接地故障80%为瞬时性故障，我国330KV、550KV线路大多采用单相重合闸消除单相接地故障，来提高系统的稳定性和供电的可靠性。

单相重合闸的成功取决于故障点的潜供电弧能够自熄，220KV以下的输电线路的潜供电弧均能在此时间内快速自熄，330KV以上的线路其潜供电弧需要靠HSGS快速接地开关熄灭。

潜供电流：是在单相接地故障发生后，故障相两端断路器跳开，由故障相与健全相以及可能的相邻线路通过静电耦合和电磁耦合向故障相提供的电流。

开合平行架空线路时静电感应会产生电容电流，电磁感应产生电感电流。

HSGS的作用：是对潜供电流的降低和恢复电压的限制，其实质是将故障点的开放性电弧转化为开关内的压缩性电弧，流经开关的电流仅数百安培，易开断。它使故障点的潜供电流大大降低。

HSGS的位置：在GIS出线回路的出线隔离开关靠线路一侧。

HSGS是保护断路器防止自身故障导致烧毁爆炸，当外壳内部绝缘子出现爬电现象或外壳内部燃弧时，快速接地开关将主回路快速接地，利用断路器切断故障电流。

快速接地开关的操作步骤：
