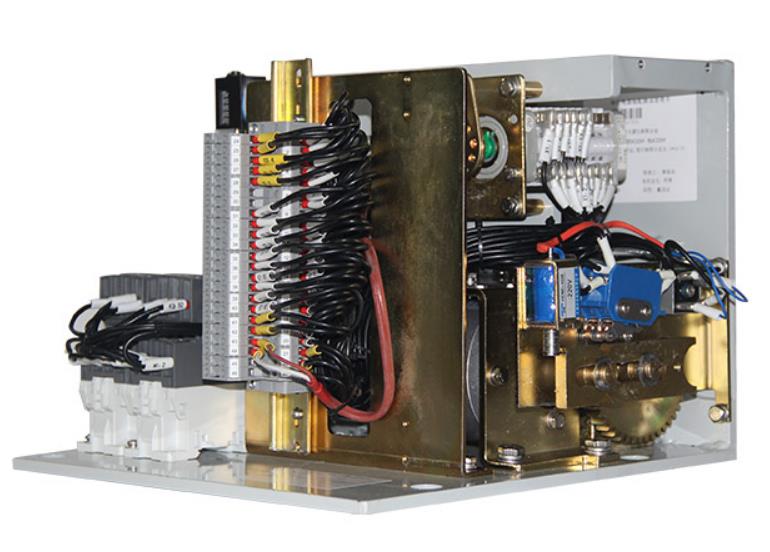

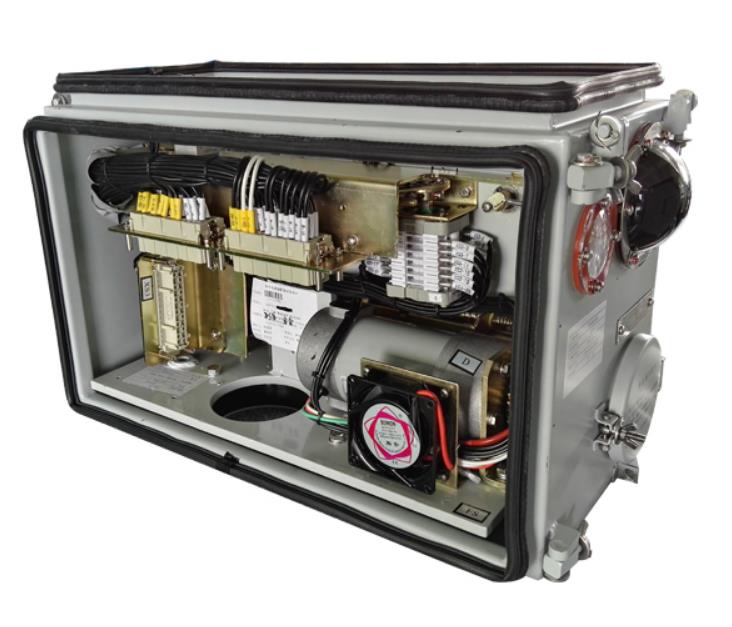

HYJ4D电动机构

发布时间：2023年06月01日人气：次

HYJ4D型操动机构可供550kV GIS隔离、接地开关及及所需转矩与之相当的的隔离开关、接地开关及负荷开关的关合和开断之用。

本机构为电动机构，机构同时具有手动、电动两种功能。

本机构通过电机的正反转功能，用机械离合器、蜗轮蜗杆的传动来保证分合闸位置及输出角度，并能通过偏心轮及磁吹开关微调输出角度。

1.本机构的输出角度为±60°（可根据用户要求定做）。

2.输出转矩：290N.m。

3.额定电压分、合闸时间≤4S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F14型辅助开关。常规时为一个14开14闭辅助开关，一个6开6闭辅助开关。

6.二次接插件为进口的工业联接器,工业联接器在机构内，无上盖底座，只配公差母插。

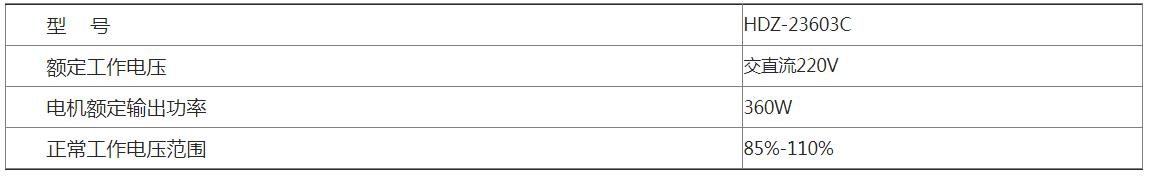

7.储能电机技术参数
