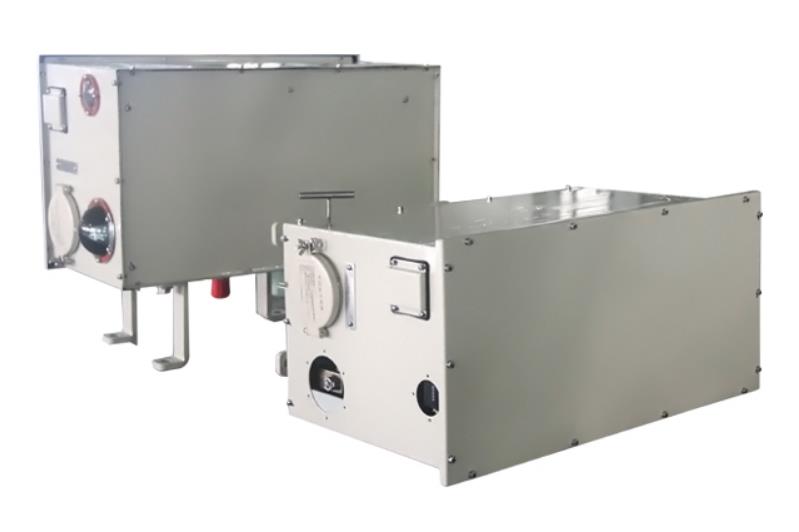

HYT5D电动弹簧机构

发布时间：2023年06月01日人气：次

HYT5D型操动机构可供550kV GIS隔离、接地开关及及所需转矩与之相当的的隔离开关、接地开关及负荷开关的关合和开断之用。

本机构为弹簧机构，机构同时具有手动、电动两种操作功能。

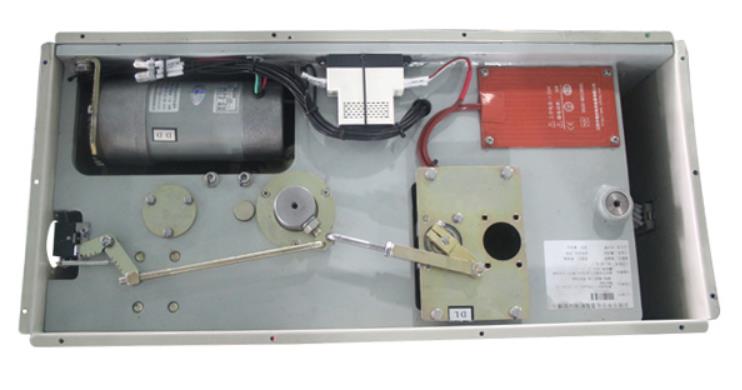

本机构利用弹簧对称过中原理，通过电机的正反转功能，使机构压缩弹簧即可实现快速分合。并能通过油缓冲及磁吹开关微调输出角度。

1.本机构的输出角度为±60°（可根据用户要求定做，但角度不能超过90度）。

2.弹簧力值：4800±100N （可根据用户要求定做）。

3.额定电压分、合闸时间≤8 S.（含储能时间）。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F12型辅助开关。常规时为一个12开12闭辅助开关，一个10开10闭辅助开关。

6.二次接插件为进口的工业联接器,工业联接器在机构内，无上盖底座，只配公差母插二次工业联接器有24针、46针、64针等几种。

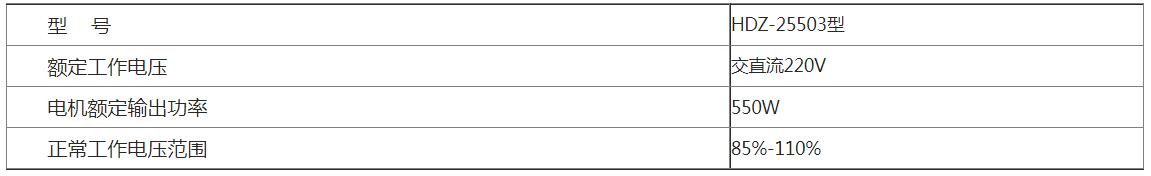

7.储能电机技术参数
