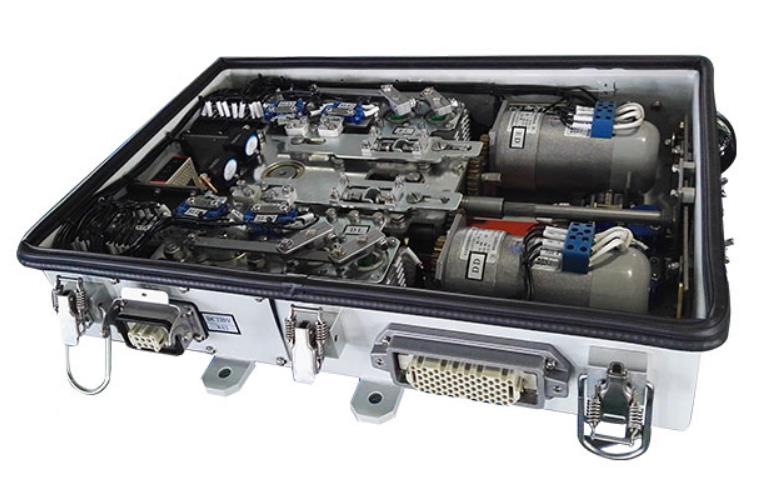

CJ23B-ABB三工位机构
CJ23B-ABB三工位电动操作机构是根据ABB公司的特殊要求按CJ23运动原理设计的一款双电机三工位机构。本机构体积小（厚度只有125mm），结构紧凑，输出轴偏向一侧。它可供ZF□-126GIS及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。
本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。
本机构通过双电机的正反转功能，用机械离合器、蜗轮蜗杆、曲柄槽轮的传动来保证分合闸位置及输出角度，并能通过机械离合器及磁吹开关微调输出角度。
1.本机构的输出角度：290.5°（可根据用户要求定做）。
2.输出转矩60N.m。
3.额定电压分、合闸时间≤1.5s。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。常规时为四个8开8闭辅助开关（可根据用户要求增加）。
6.二次接插件为进口的工业连接器，防护等级可达到IP68级，一台机构常规带二个64芯工业连接器、一个6芯工业连接器。二次工业连接器有24针、32针、46针等几种。

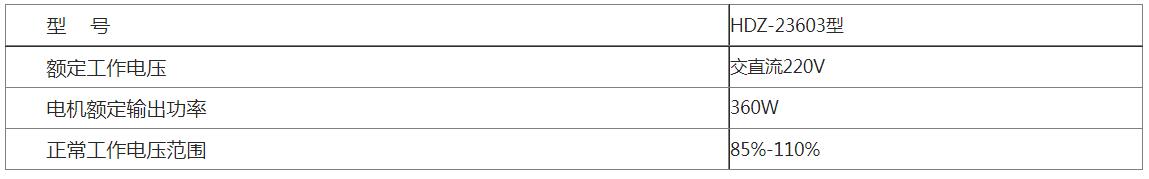

7.储能电机技术参数
