3AV3触头盒 CH3-35Q/660(专利型)
产品编号：HCA106
名称：3AV3触头盒
型号：CH3-35Q/660（专利型）
技术指标
额定电压：40.5kV； 工频耐压：95kV/1min；
局放：44.6kv<5pC； 雷电冲击电压：185kV；
玻璃化温度：≥105℃； 爬电距离：>810mm；
产品概述
触头盒和套管是高压开关柜上必不可少的元件，其性能的优劣将直接影响高压开关柜的绝缘性能和运行的安全可靠性。
从2000年以来，沿海地区电力系统的40.5kV开关柜运行工作电压有下异常放电现象，及开关柜短路。主要原因是绝缘件的设计不够合理和使用环境恶劣等因素。在南方及沿海地区由于湿度大，特别是台风季节，空气介质湿度增加，加剧了放电程度。更主要的是因触头盒和套管内部电场特别集中，分布不均匀，电位差别大，局部放电量高，产生电晕放电。由于各种因素的长期作用，发生一系列的化学和物理变化，从而导致电气性能和机械性能的逐渐劣化，致使40.5kV开关柜无法正常持续运行。遭遇雷击时引起间歇性电弧地过电压，造成短路，严重的会起火烧毁。
针对上述问题，我公司运用了新的电场分析技术，计算出合理的电场分布，设计理想的屏蔽网迟寸及结构，改变电场切割磁力线，使其从斜线改为直线，从而使这部分电位相同，消除电场集中的问题，达到了绝缘体内部电场分布均匀的效果，最终降低绝缘体局放，使局部放电量减少到理想的数值，并选用进口的亨斯迈（HUNTSMAN）耐环境、电气性能极佳，机械强度很高的环氧树脂，采用先进的海德里西（Hedrick vacuum systerms）全自动配料系统，配方科学，工艺先进，形成全套绝缘件解决方案，消除了KYN61触头盒和套管内部存在电场分布不均匀的技术问题，延长了使用寿命。
通过完善的检测设备：高压测试系统及局放试验屏蔽室、琉璃化转变温度试验设备美国进口DSC热分仪、温度及热稳定性试验设备冷热冲击试验机、机械强度试验设备拉力试验机等，确保了绝缘件工作耐压、局部放电量、机械性能、温度及热稳定性四大性能的要求。
解决方案
本公司经过对产品的电场分析及改进，消除了触头盒、套管产品内部放电现象；经过对开关柜使用环境及现场分析，消除了部分开关柜由于设计及使用环境不良导致凝露现象的问题，例如：
1、无屏蔽触头盒与触头盒之间放电、与柜体放电，主要是电场分布不均，采用屏蔽触头盒解决电场分布不均问题；
2、无屏蔽套管对开关柜放电，主要是电场分布不均，采用带导线屏蔽套管解决电场分布不均及安装接触不良现象问题；
3、母排、触头等部位凝露现象，有几个方面原因，一是使用环境污秽及湿度大（湿度≥75%）； 二是开关柜设计不良，通风排气不畅及柜体内附设加温除湿系统不均造成开关柜湿度太大，产生凝露；
4、触头盒内壁爬距容易受潮积水，产生不良放电，采用我公司触头盒内壁无爬距产品解决此类问题；
5、母排与螺栓等部位需倒圆，避免尖角放电。

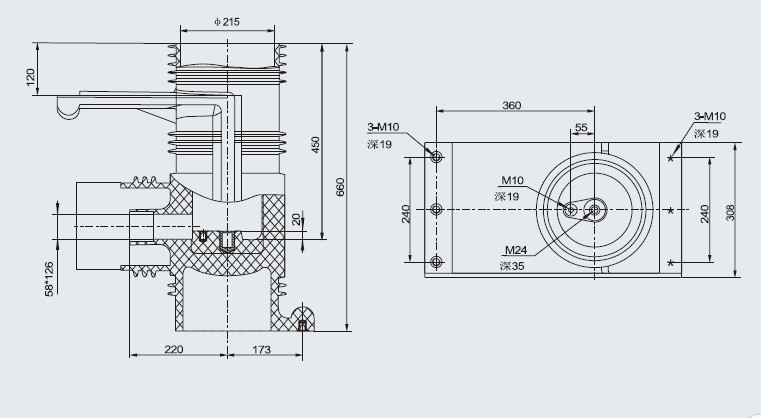

外形尺寸
