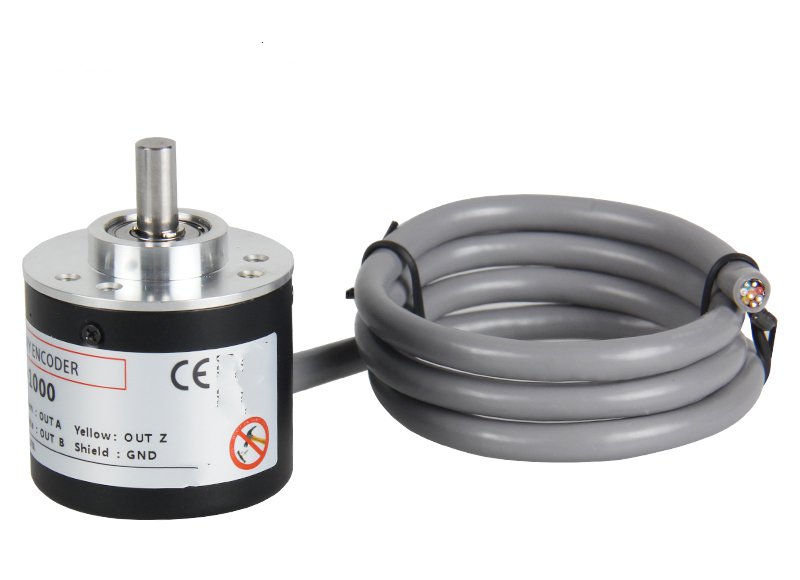

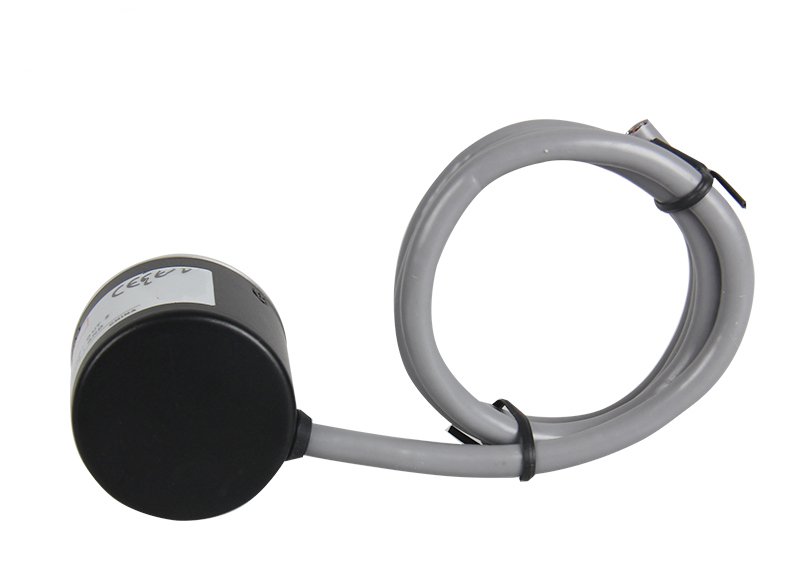

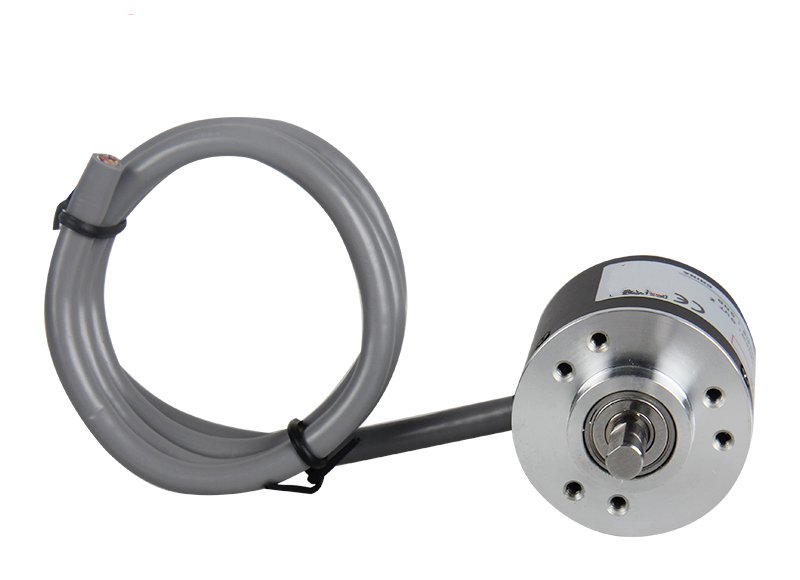

CHB38S旋转编码器
产品介绍Product introduction
产品概述
CHB38S系列旋转编码器是集光、机、电技术于一体的转速、位移传感器，当编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线并被接收元件接收，产生信号经后续电路处理后输出脉冲或代码信号。
旋转编码器特性：体积小、品种多、功能全、高频响、分辨率高、功耗低、性能稳定可靠。
旋转编码器应用：配套本公司的计米器或钢筋调直机使用，纺织、包装、印刷、木工、塑料等机械行业用于计数、测量位移. 广泛应用于电机、电梯、数控机床、机器人等自动化控制领域。航空航天、工业流水线、起重行业、风电行业也广泛应用。
产品特点
性能稳定
内部电子元件SMT贴片工艺，
性能稳定可靠。
进口轴承性能稳定
采用不锈钢镀镍轴卡：不易生锈
轻便坚固
壳体采用铝材质轻便坚固，
实用性强。
产品基数

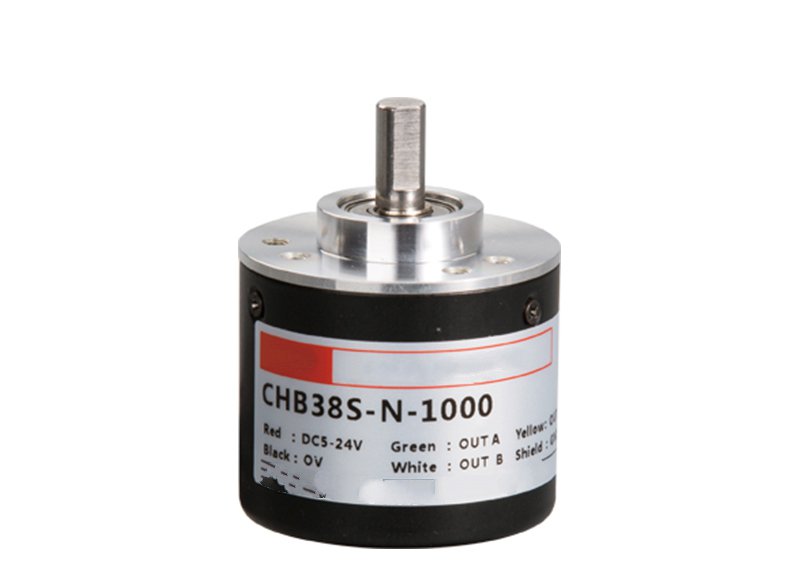

规格型号：CHB38S-N/E/F/L-(100、200、 300、360、400、500、600、 800、1000、1024、1200、 2000、2500)
主要尺寸：外径Ф38mm；轴径Ф6mm
工作电源：DC5-24V±10％
输出方式：N：NPN 集电极开路输出；
E：电压脉冲输出
F：互补输出；
L：驱动输出
脉冲数：100、200、300、360、400、 500、600、800、1000、 1024、1200、2000、2500
输出相：A B Z 或 A B Z -A -B -Z
出线方式：G：线侧出
典型应用：折弯机、弯管机、太阳能切割机、玻璃机械及食品包装机行业（精度高、脉冲数高）
