CHB50S旋转编码器

发布时间：2023年05月21日人气：次

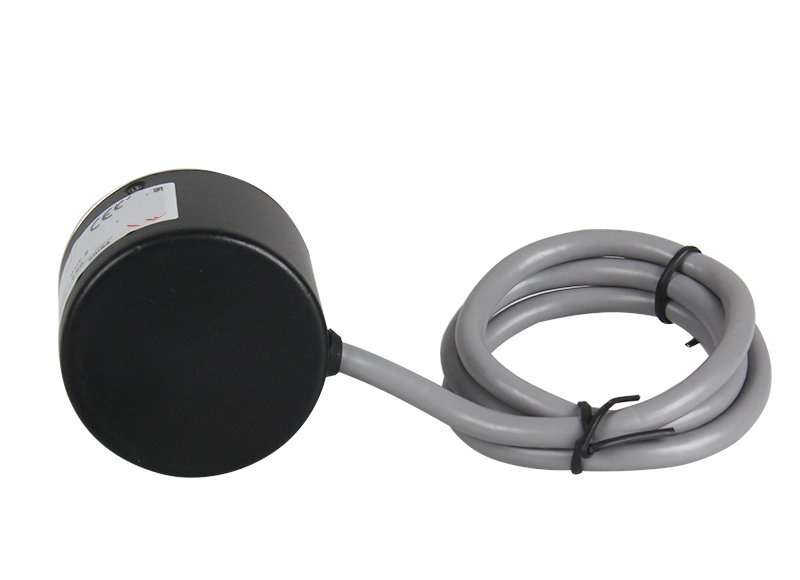

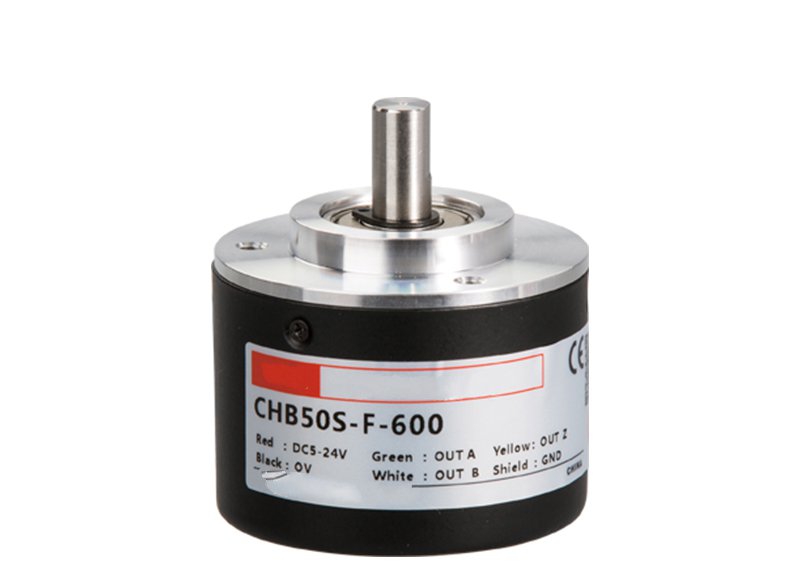

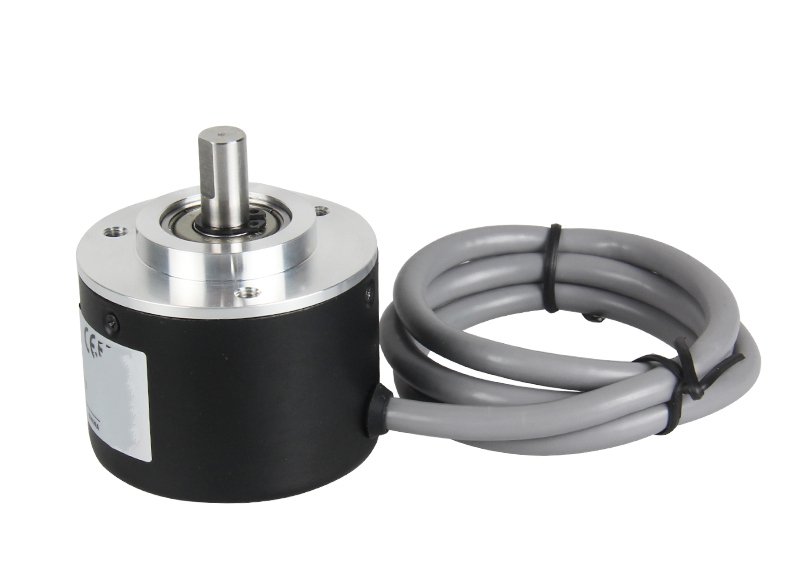

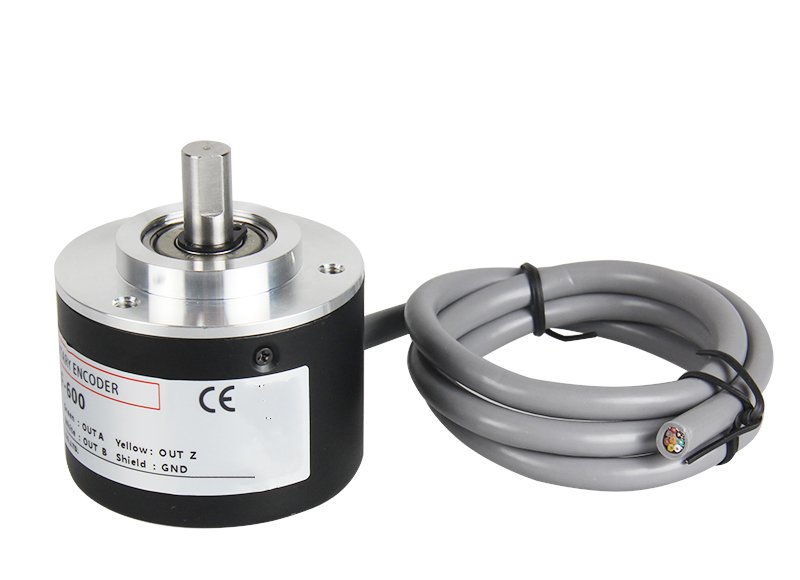

CHB50S旋转编码器

产品概述

旋转编码器是集光、机、电技术于一体的转速、位移传感器，当编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线并被接收元件接收，产生信号经后续电路处理后输出脉冲或代码信号。

产品特点

性能稳定

内部电子元件SMT贴片工艺，
性能稳定可靠。

进口轴承性能稳定

采用不锈钢镀镍轴卡：不易生锈

轻便坚固

壳体采用铝材质轻便坚固，
实用性强。

产品基数

规格型号：CHB50S-N/E/F/L-(100、200、300、 360、400、500、600、800、1000、 1024、1200、2000、2500)

主要尺寸：外径Ф50mm；轴径Ф8mm

工作电源：DC5-24V±10％

输出方式：N：NPN 集电极开路输出；

E：电压脉冲输出
F：互补输出；

L：驱动输出

脉冲数：100、200、300、360、400、 500、600、800、1000、1024、 1200、2000、2500

输出相：A B Z 或 A B Z -A -B -Z

出线方式：G：线侧出

典型应用：电脑横切机等自动化领域
