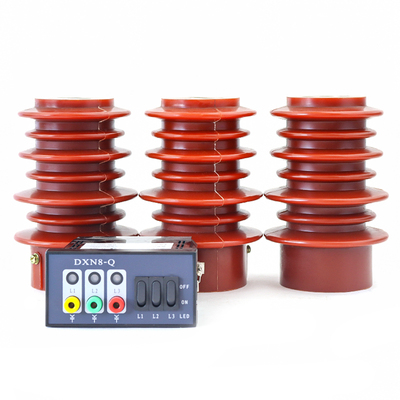

本产品是根据用户需求而设计的电压指示器。其内部电路由于采购低功耗的发光元件，使得整机功耗低，性能更稳定，可靠性更高。为方便用户现场双回路验相，指示器面板设置了相位测试端，同时指示器外壳的面框采用前端可卸式，用户现场不用打开指示器外壳就可更换指示灯，广泛适用于户内3.6、7.2、12、24、40.5KV、频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映高压带电状况，与隔离开关、接地开关配套，还可提高配套产品的防误性能。
电压指示器基本参数表：
产品型号 | 高压指示发光元件 | 闭锁工 作电源 （V） | 安装孔 尺寸(mm×mm) | 外形尺寸及安装孔尺寸图 | 背视连接图 | 测试点间相位相符时的相间电压(V) | 测试点间相位不符时的相间电压(V) |
| 类型 | 工作电压(V) | 有效寿命(V) |
|
|
|
|
|
|
DXN8D-7.2-40.5/Q4 | 超高亮度发光管 | ＜DC2.5 | ＞30000 | Dc220 Ac220 DC110 | 92×44 | 图1 | 图2 | ＜AC30 | ＞AC80 |
电压指示器适配电容量参数表：
电压等级(KV) | 3.6 | 7.2 | 12 | 24 | 40.5 |
适配电容量(pF) | 180(±15) | 150(±15) | 115(±15) | 80(±10) | 45(±10) |

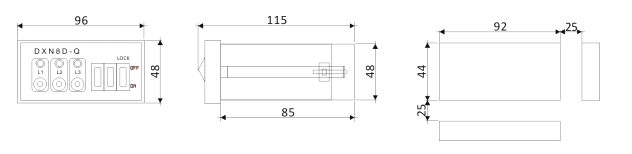

尺寸图 ：
接线图：
注意事项：
1、环境温度：上限值不超过+40℃，下限值不低于-25℃，特殊地区不低于-35℃
2、海拨高度：安装地区海拨不高于1000m
3、大气条件：空气相对湿度日平均值不大于95%，月平均值不大于90%，水蒸汽压力日平均值不超过2.2kPa，月平均值不超过1.8kPa
