DXN1-T 带电指示

一. 产品简介

本系列产品不但可显示各相高电压回路的带电情况，而且还可与各类电磁锁配合，实现强制闭锁开关柜操作手柄及网门，达到防止带电关、合接地开关，防止误入带电间隔，提高开关设备的防误性能。插拔式的结构还可以方便地进行母联核相，可以替代一些进口同类产品和GSN型等国内同类产品。

二. 技术指标

使用环境：-25℃ ~ +50℃ ≤95% RH 海拔高度≤3000m
显示起辉电压：≤额定电压×0.15
闭锁起控电压：≤额定电压×0.65
二次电源电压：AC220V、DC110V、DC220V
连续工作寿命：≥100000小时

强制闭锁动作寿命：>10000次
抗电强度：（接线端子对于接地端）>2000V 1min
闭锁继电器输出接点容量：AC220V/5A
闭锁继电器动作规律：无工作电源时，输出接点断开
　　　　　　　　　　有工作电源时，高压任一相带电时，输出接点断开

有工作电源时，高压三相都不带电时，输出接点闭合

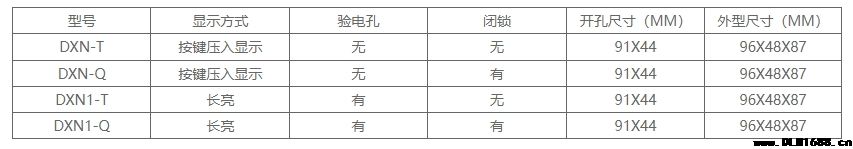

三. 功能及选型

四、质量保证
本厂产品出厂前已经经过严格老化测试，自出厂之日起半年内如因质量问题出现故障应由本厂免费包修，超过保修期或因其他原因，本厂负责修理。
