国网标准化 侧扩内锥型母线连接器电缆附件
产品详解
国网标准化侧扩内锥型母线连接器可以根据柜子设计宽度进行确认母线长度，侧扩母线连接器安装时先对柜子上的套管进行清洗，自然风干后涂抹绝缘硅脂膏，安装方法：根据配电柜设计技术进行选型屏蔽型或者非屏蔽型，安装时先对柜子上的套管进行清洗，自然风干后涂抹绝缘硅脂膏，然后按照排序压紧配合紧固螺栓，旋如绝缘堵头塞，盖上后盖，依次接好地线，安装完成。欧式母线连接器侧扩母联器、四通三通母联器、充气柜/环网柜用母线连接器、可屏蔽型固体柜用全绝缘型母线连接器线夹式，根据柜子排布连数及宽度分为2连/3连/4连/5连/6连/7连/8连等较为常用的，也有8连以上。
产品特点
1、连接器采用高电导率、高密度的紫铜冷压而成，并进行镀银处理，经过无磁弹簧捆绑，不需要内骨架，避免形成电场涡流而造成捆绑弹簧发热老化，导致接触压力变小。
2、铜件连接口与连接罩圆棒型触头呈环形线状接触，加大接触面，更好保证导体的通流能力，导电触头采用三节球形连接，可以偏向30度360度旋转进行连接，避免柜体间误差造成并柜难度。
3、连接器外绝缘由硅橡胶压注制成，内壁进行全绝缘、全屏蔽处理。 4、开关柜安装好后将母线连接器插入柜内，把柜子并靠在一起用力一推，柜子就可以形成连接，满足了用户进行任意连接及组合的要求。
5、使用母线连接器后因充气柜可以任意连接组合，成套开关柜企业可以在合同签定前进行库存生产，在合同签定后可以及时发货，安装简单便捷，可以形成单个柜体的批量标准化生产以降低生产成本。技术参数: 额定电压：12(24)KV额定电流：630A，瞬间电流：20(31.5)KA使用温度：-40℃～50℃ 。
主要配件
侧母线连接器：侧母线连接器、接地线、触指、清洁纸
侧扩套管堵头：侧扩套管堵头、硅脂膏、清洁纸
侧扩套管：套管、密封圈

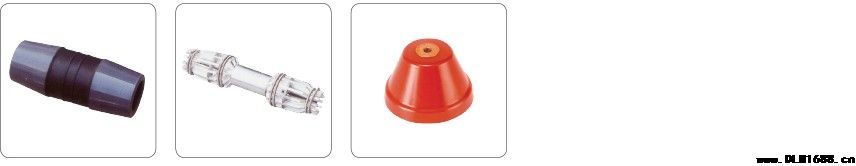

相配套产品

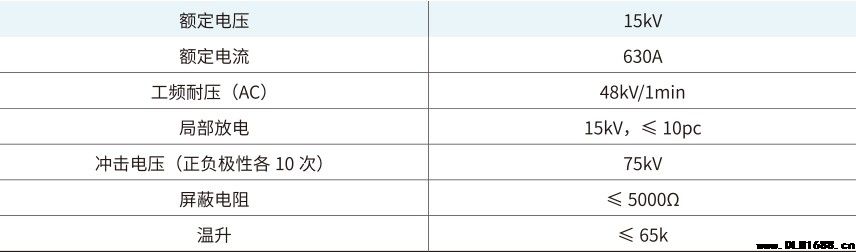

电气性能
注：该产品满足GB/T8349、GB/T11022要求。

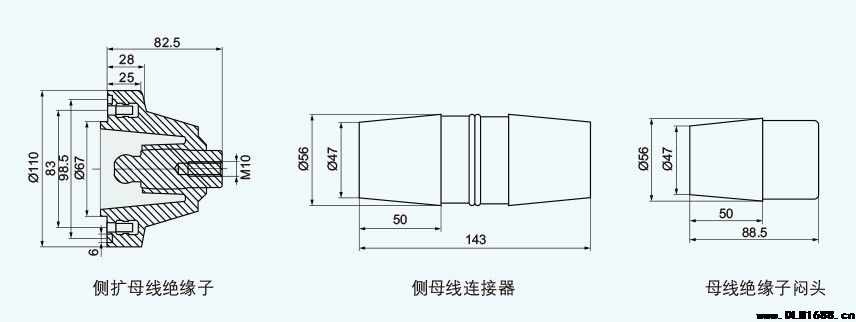

结构尺寸
