MKZ-Iu.sdc型SF6 密度控制器（精度 密封）
结构原理
仪表内部温度补偿装置使用标准气室方式，仪表显示部分使用的标准气室与测量用波登管相同，两只波登管平行排列，膨胀和收缩时对机芯的作用相反，因此在温度变化导致两只波登管同时动作时，仪表指针保持不动，即实现温度补偿。
报警开关驱动部分和温度补偿气室采用波纹管，具有高抗震性的特点，报警信号由微动开关发出，可以实现接点常闭、常开的自由选择。

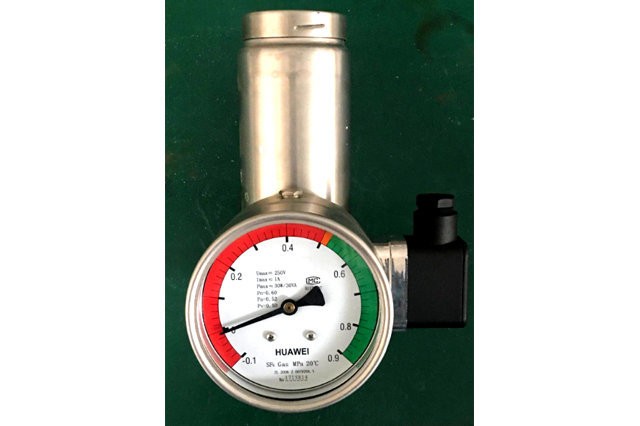

产品外观图
接线图
内部结构图
技术参数
型号：MKZ-Iu.sdc,（充油）
测量范围：-0.1MPa～0.9MPa
表盘：铝材质白色底颜色区分；-0.1MPa～0.50MPa红色，0.50MPa～0.56 MPa橙色，0.56MPa～0.90 MPa绿色，0.60MPa、0.54 MPa和0.52MPa刻线上添加小黑点
测量精度：Class 1.0(20℃±1.5℃)
Class 2.5(-20℃~±60℃)
校验依据SF6气体压力-温度等容线
适用温度：-20℃～+60℃
存储温度：-50℃～+60℃
气密性：绝对漏气率≤1×10-9Pa·m3/s（氦质朴检漏）
绝缘性能
绝缘电阻≥100 MΩ
工频耐压：AC2000V 1min
漏电电流≤0.5mA
额定值：0.6MPa
气密性：绝对漏气率≤1×10-6Pa·m3/s（氦质朴检漏）
安装接口：M20*1.5,SW17
外壳材质：不锈钢
接口材质：不锈钢
接线盒：
接线盒接口：M20*1.5
适用线缆尺寸：φ9～φ14
导线截面最大，φ9～φ14
视窗：钢化玻璃
不受安装环境大气压力，可用于高海拔地区。
