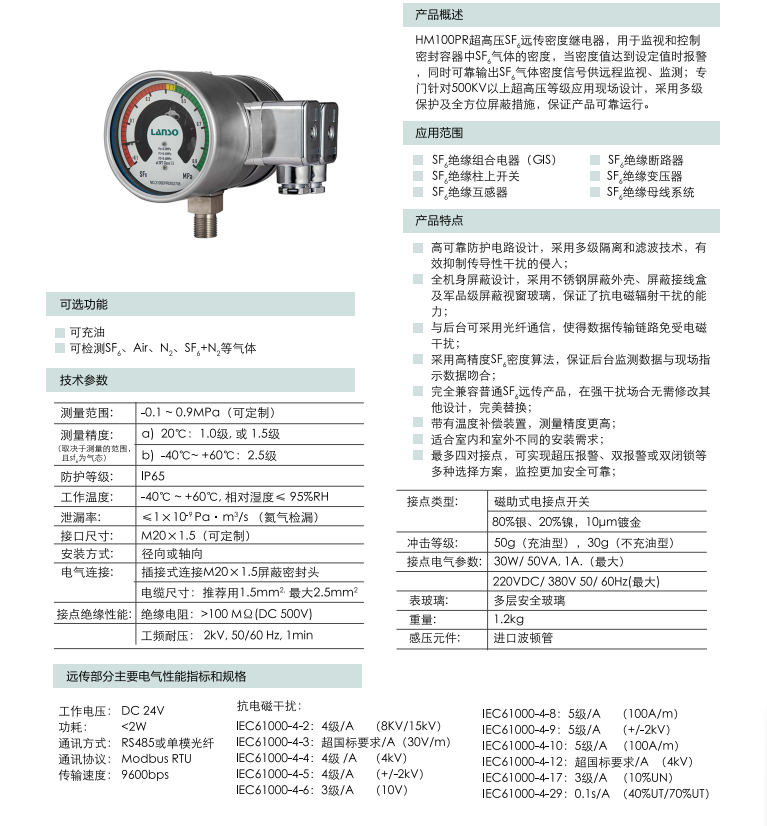

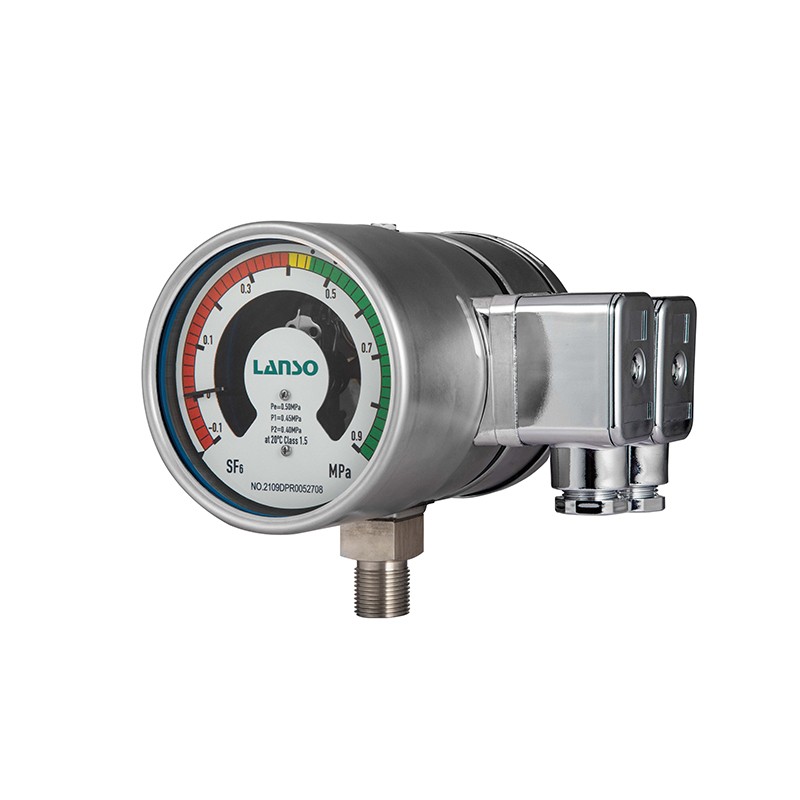

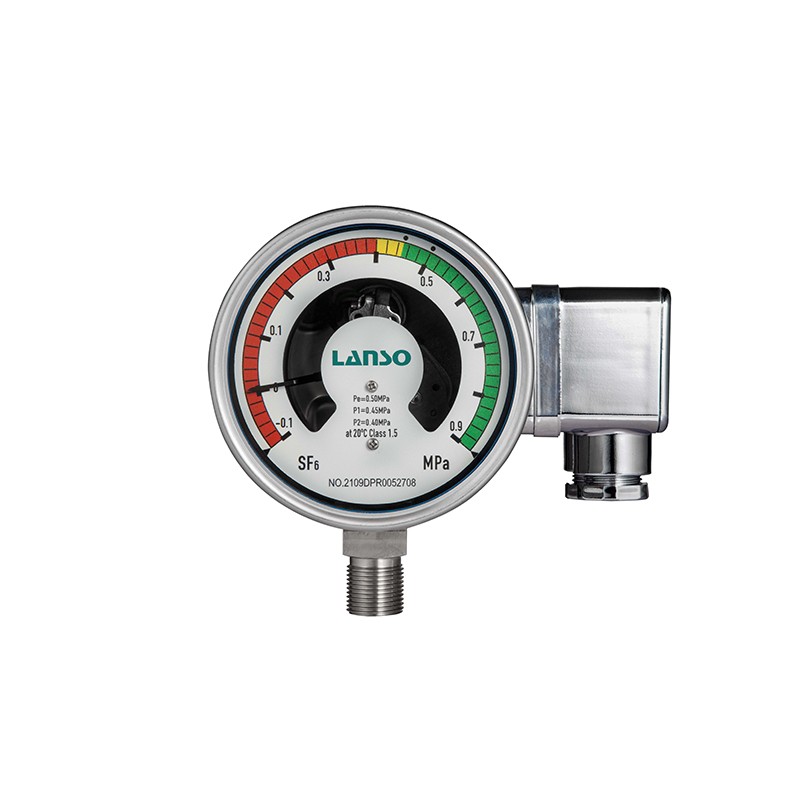

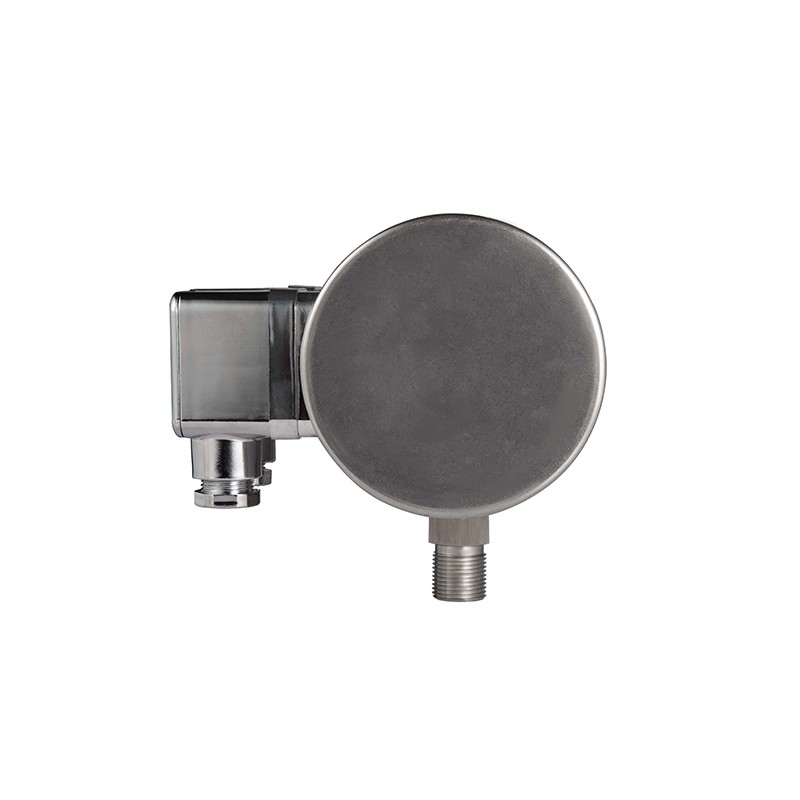

HM100PR型超高压远传式密度继电器
产品介绍
一.产品描述
HM100PR超高压SF6远传密度继电器，用于监视和控制密封容器中SF6气体的密度，当密度值达到设定值时报警，同时可靠输出SF6气体密度信号供远程监视、监测；专门针对500KV以上超高压等级应用现场设计，采用多级保护及全方位屏蔽措施，保证产品可靠运行；
二.产品特性
1. 高可靠防护电路设计，采用多级隔离和滤波技术，有效抑制传导性干扰的侵入；
2. 全机身屏蔽设计，采用不锈钢屏蔽外壳、屏蔽接线盒及军品级屏蔽视窗玻璃，保证了抗电磁辐射干扰的能力；
3. 与后台可采用光纤通信，使得数据传输链路免受电磁干扰；
4. 采用高精度SF6密度算法，保证后台监测数据与现场指示数据吻合；
5. 完全兼容普通SF6远传产品，在强干扰场合无需修改其他设计，完美替换；
6. 带有温度补偿装置，测量精度更高；
7. 适合室内和室外不同的安装需求；
8. 最多四对接点，可实现超压报警、双报警或双闭锁等多种选择方案，监控更加安全可靠；
三.产品数据

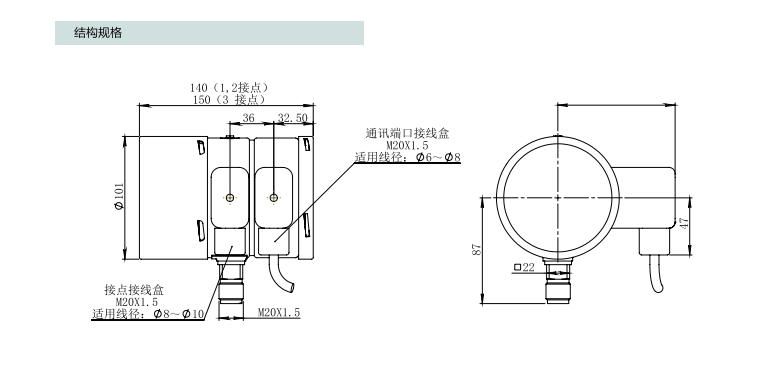

1.外壳直径： 100mm
2.测量范围：-0.1 ~ 0.9MPa（可定制）
3.测量精度：（取决于测量的范围，且SF6为气态）
a)20°C: 1.0级, 或 1.5级
b)-40°C —— 60°C: 2.5级
4.防护等级：IP65
5.工作温度： -40°C ~ +60°C, 相对湿度≤ 95%RH
6.泄漏率：≤1×10-9Pa·m3/s （氦气检漏）
7.接口尺寸：M20×1.5（可定制）
8.安装方式：径向或轴向
9.电气连接：插接式连接M20×1.5屏蔽密封头
电缆尺寸：推荐用1.5mm2, 最大2.5mm2
10.绝缘性能：绝缘电阻：>100 MW (500V DC)
工频耐压： 2kV， 50/60 Hz 1min
11.接点类型：磁助式电接点开关
80%银、20%镍，10µm镀金
12.冲击等级：50g (充油型), 30g(不充油型)
13.接点电气参数：30W/50VA, 1A.（最大）
220VDC/380V 50/60Hz(最大)
14.表玻璃：多层屏蔽玻璃
15.重量： 1.2kg
16.感压元件：进口波顿管
远传部分主要电气性能指标和规格
工作电压： 24V DC
功耗： <2W
通讯方式：RS485或单模光纤
通讯协议：ModBus RTU
传输速度：9600bps
抗电磁干扰 IEC61000-4-2： 4级/A (8KV/15kV)
IEC61000-4-3： 超国标要求/A (30V/m)
IEC61000-4-4： 4级/A (4KV)
IEC61000-4-5： 4级/A (+/-2Kv)
IEC61000-4-6： 3级/A (10V)
IEC61000-4-8： 5级/A (100A/m)
IEC61000-4-9： 5级/A (100 0A/m)
IEC61000-4-10：5级/A (100A/m)
IEC61000-4-12：超国标要求/A (4KV)
IEC61000-4-17：3级/A (10%UN)
IEC61000-4-29：0.1s/A (40%UT/70%UT)
四.选项
可充油
测量介质：SF6、Air、N2、SF6+N2等气体
