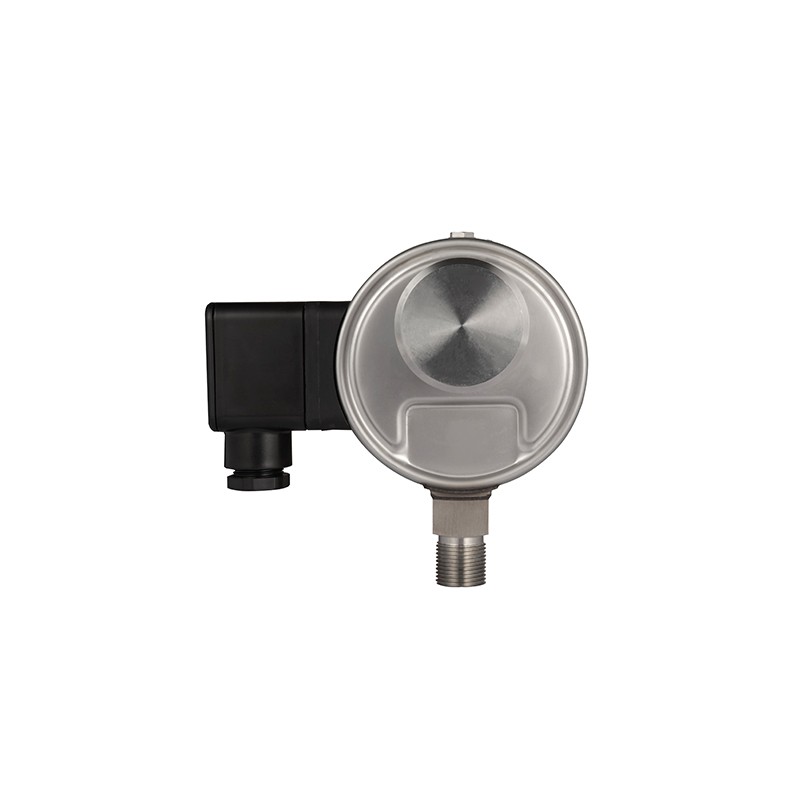

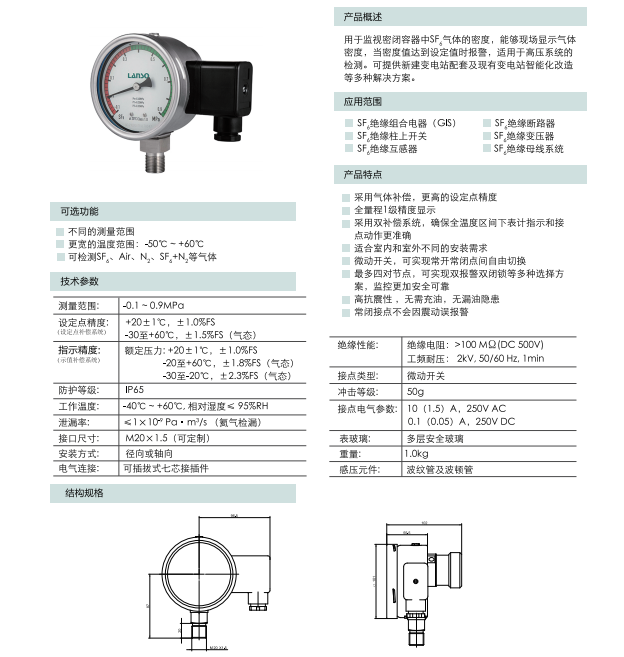

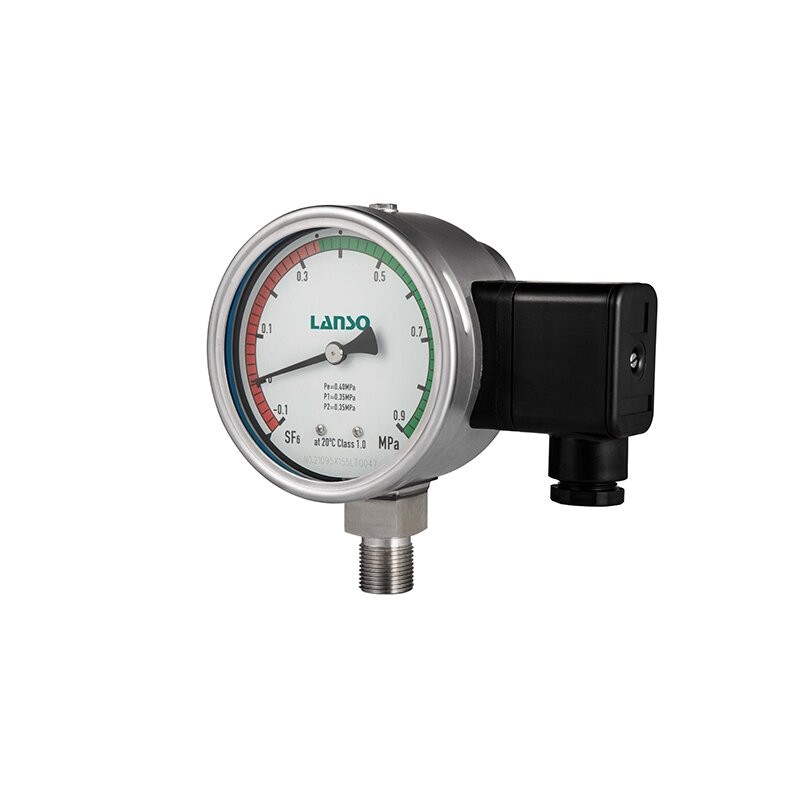

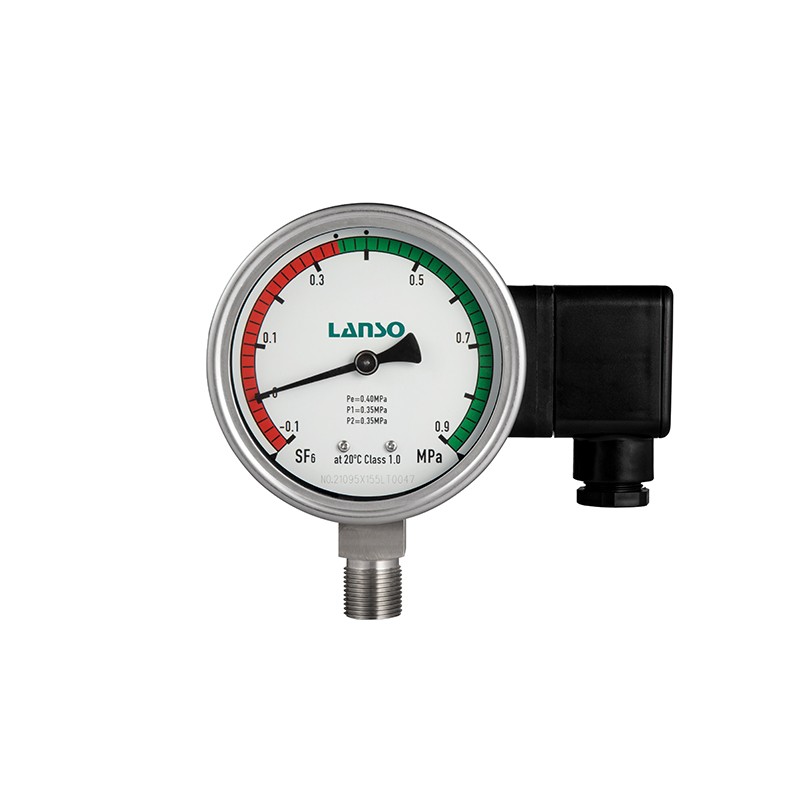

ZMJ100XD型密度继电器
产品介绍：

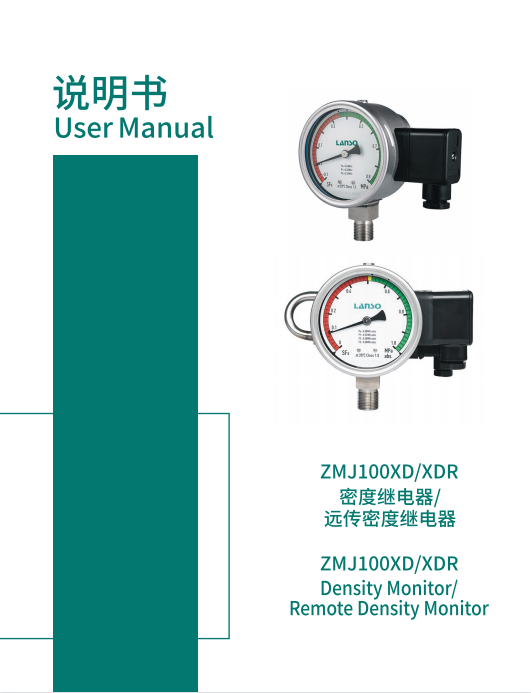

产品说明书：
一.产品描述
用于监视密闭容器中SF6气体的密度，能够现场显示气体密度，当密度值达到设定值时报警，适用于高压系统的检测。可提供新建变电站配套及现有变电站智能化改造等多种解决方案。
二.产品应用
SF6绝缘组合电器（GIS）
SF6绝缘断路器
SF6绝缘柱上开关
SF6绝缘变压器
SF6绝缘互感器
SF6绝缘母线系统
三.产品特性
1.采用气体补偿，更高的设定点精度
2.全量程1级精度显示
3.采用双补偿系统，确保全温度区间下表计指示盒节点动作更准确
4.适合室内和室外不同的安装需求
5.微动开关，可实现常开常闭点间自由切换
6.最多四对节点，可实现双报警双闭锁等多种选择方案，监控更加安全可靠
7.高抗震性，无需充油，无漏油隐患
8.常闭接点不会因震动误报警
四.技术数据
1.测量范围：-0.1 ~ 0.9MPa
2.设定点精度（设定点补偿系统）：+20±1℃，±1.0%FS
–30至+60 °C，±1.5%FS（气态）
3.指示精度（示值补偿系统）：额定压力：+20±1℃，±1.0%FS
–20至+60 °C，±1.8%FS（气态）
–30至-20 °C，±2.3%FS（气态）
4.防护等级：IP65
5.工作温度：-40°C ~ +60°C, 相对湿度≤ 95%RH
6.泄漏率： ≤1×10-9 Pa·m3/s （氦气检漏）

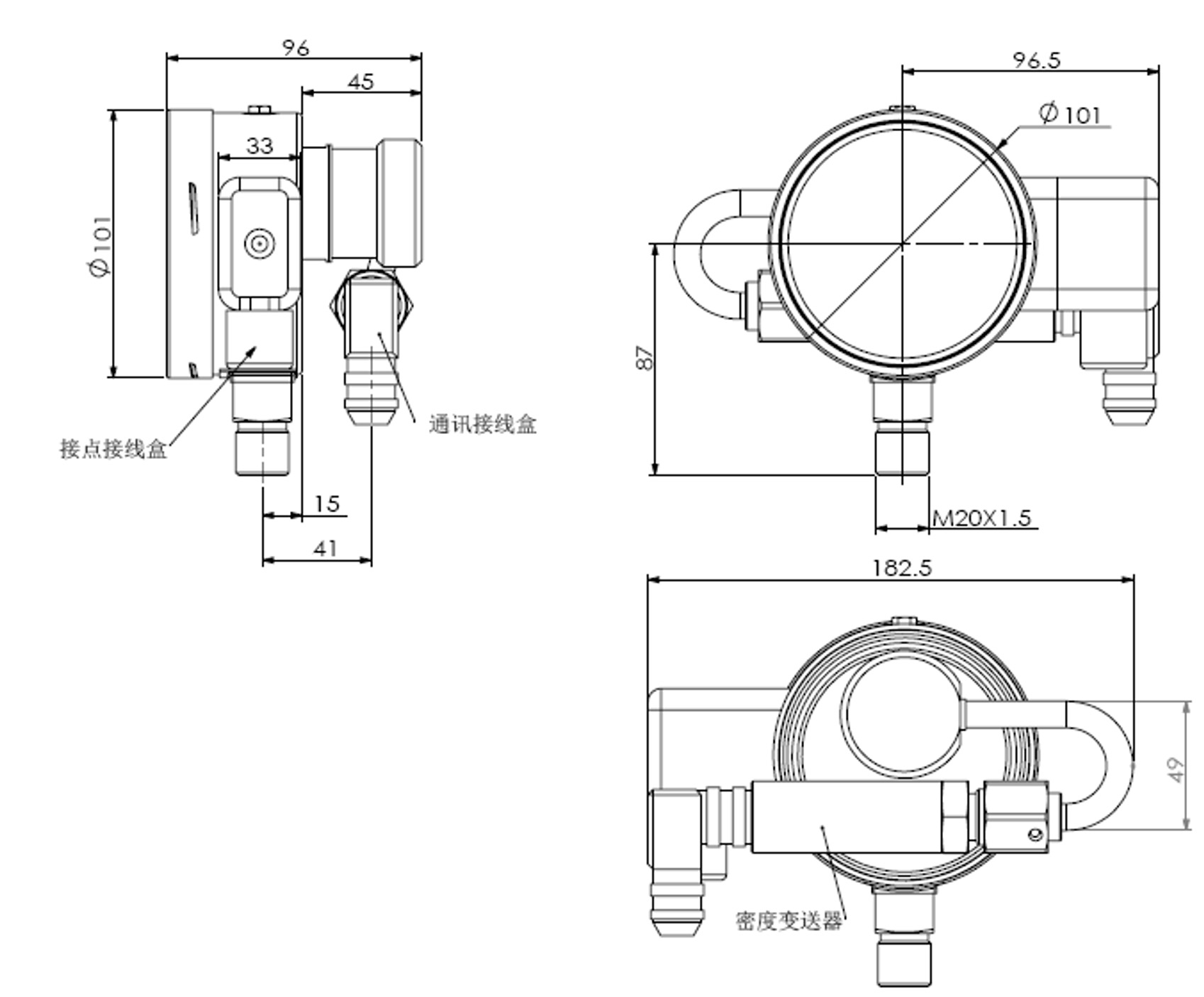

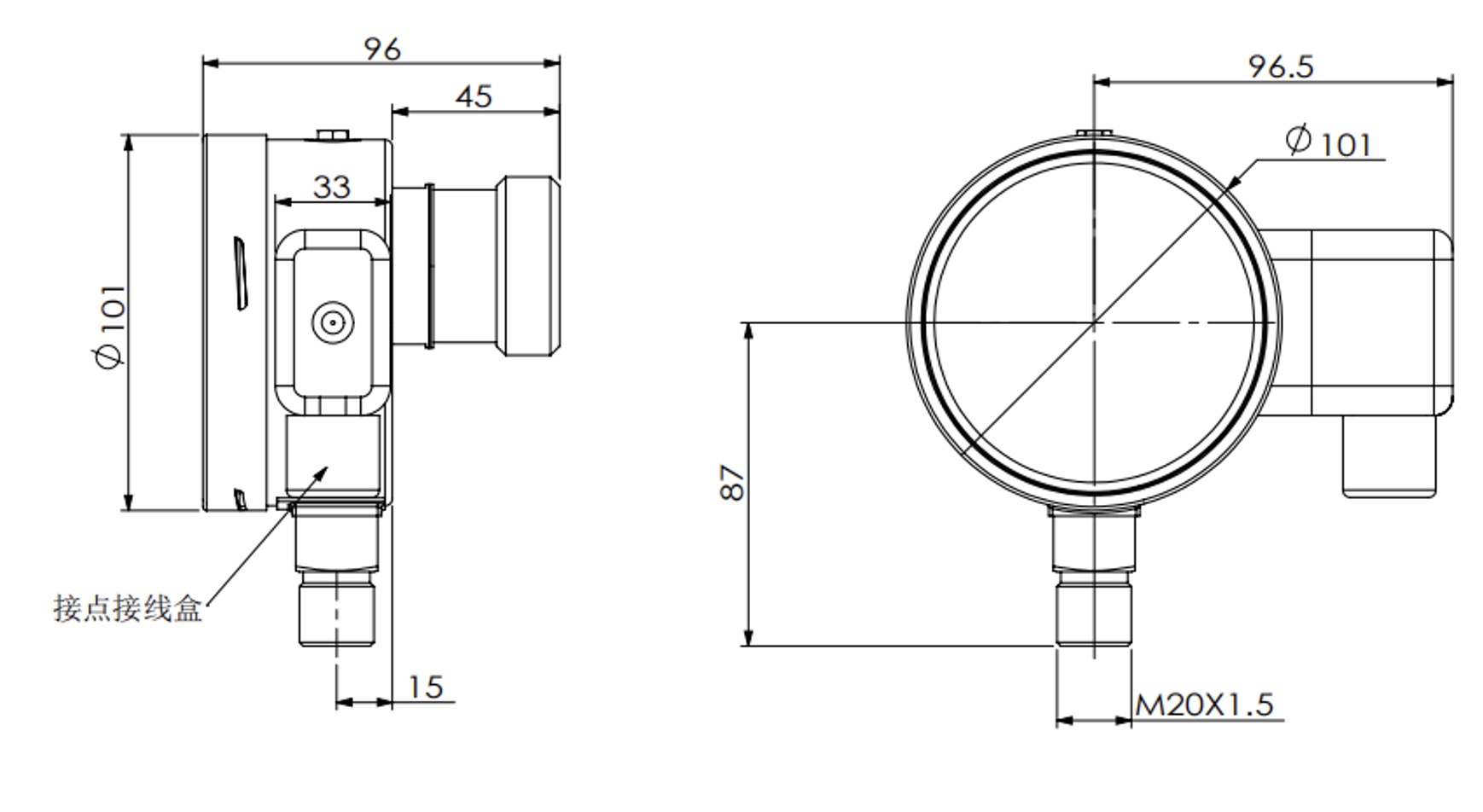

7.接口尺寸：M20×1.5（可定制）
8.安装方式：径向或轴向
9.电气连接：可插拔式七芯接插件

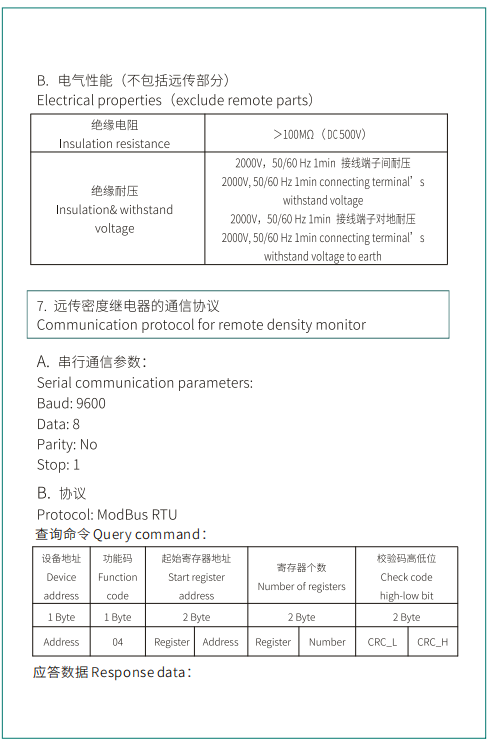

10.绝缘性能：绝缘电阻：>100 M (DC 500V)
工频耐压： 2kV, 50/60 Hz, 1min
11.接点类型：微动开关
12.冲击等级：50g
13.接点电气参数：10(1.5)A,250V AC
0.1 (0.05)A,250V DC
14.表玻璃：多层安全玻璃
15.重量： 1.0kg
16.感压元件：波纹管及波顿管
五.选项
不同的测量范围
更宽的温度范围：-50°C ~ +60°C
可检测SF6、Air、N2、SF6+N2等气体
