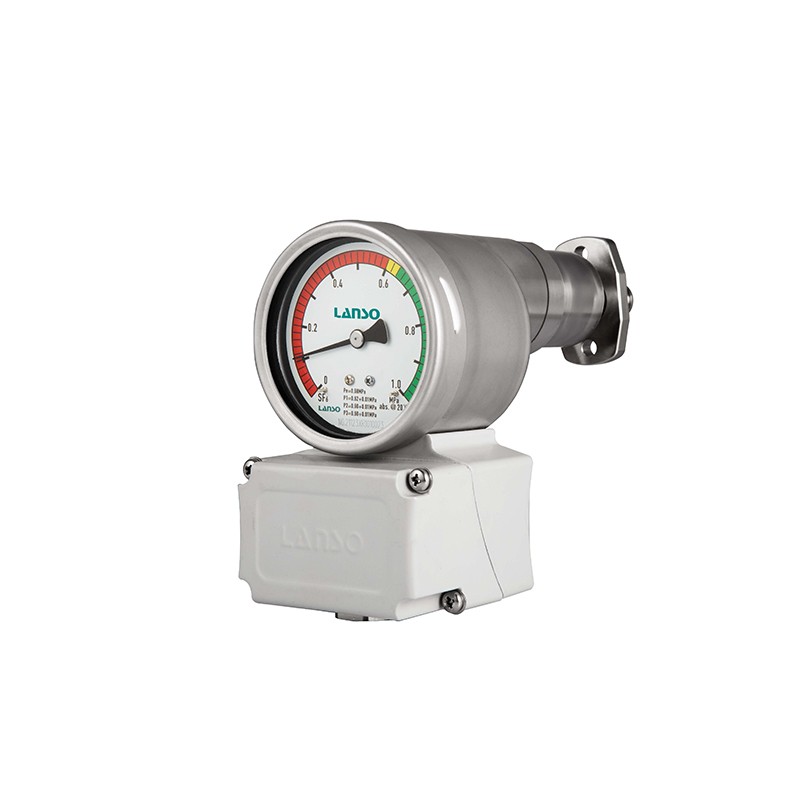

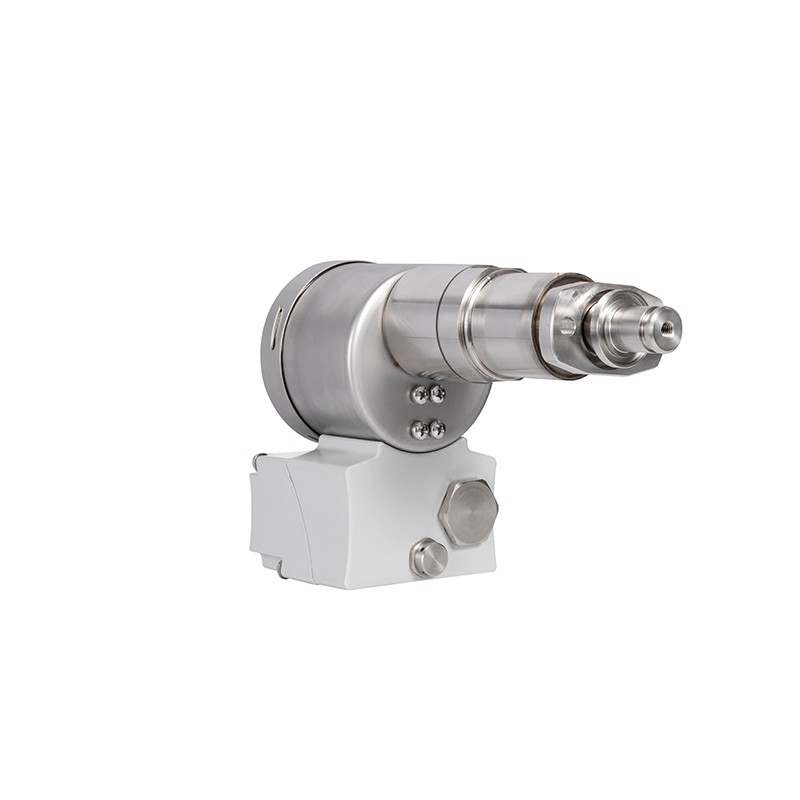

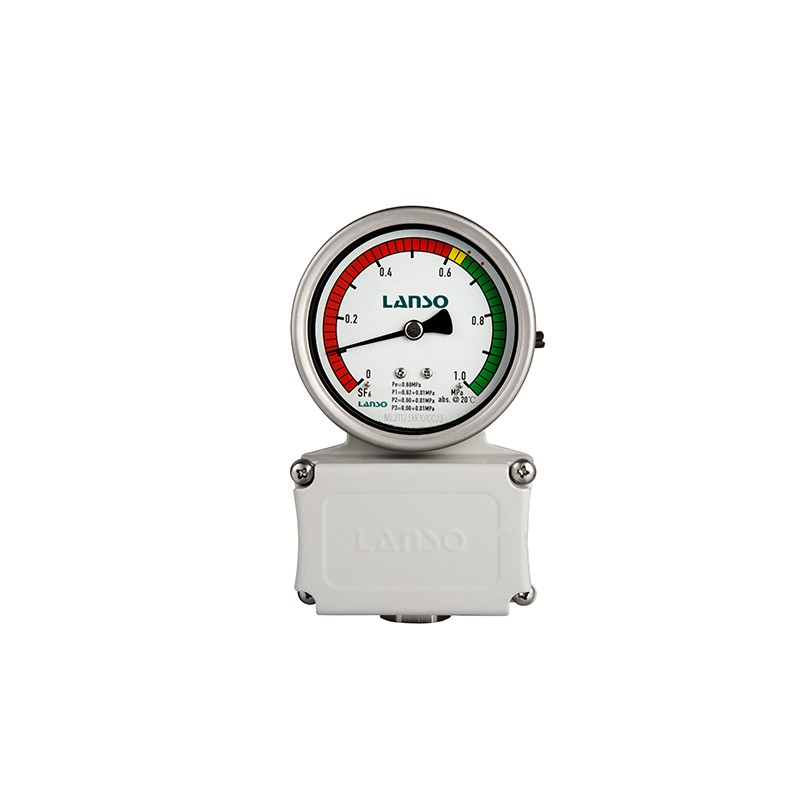

ZMJ80XDR型远传式密度继电器
产品介绍：
一.产品描述
用于监视密闭容器中SF6气体的密度，能够现场显示气体密度，当密度值达到设定值时报警，具有实时远传SF6气体密度变化数据，实现在线远程监测功能。适用于高压系统的监测。可提供新建变电站配套及现有变电站智能化改造等多种解决方案。
二.产品应用
SF6绝缘组合电器（GIS）
SF6绝缘断路器
SF6绝缘柱上开关
SF6绝缘变压器
SF6绝缘互感器
SF6绝缘母线系统
三.产品特性
1.采用气体补偿，更高的设定点精度
2.全量程1级精度显示
3.采用双补偿系统，确保全温度区间下表计指示盒节点动作更准确
4.适合室内和室外不同的安装需求
5.最多三对接点
6.RS485总线接口，系统扩展方便，便于实现遥测、遥控功能。抗电磁干扰能力强
7.高抗震性，无需充油，无漏油隐患
8.常闭接点不会因震动误报警
四.技术数据
1.测量范围：-0.1 ~ 0.9MPa
2.设定点精度（设定点补偿系统）：–30至+50 °C，±1.0%FS（±10KPa）（气态）
3.指示精度（示值补偿系统）：额定压力：+20±1℃，±1.0%FS（±10KPa,0~0.9MPa abs.）
+20±1℃，±1.5%FS（±15KPa,1.0MPa abs.）
4.远传精度：补偿点：+20±1℃，±0.8%FS（±8KPa）
–30至+50 °C，±1.0%FS（±10KPa）
5.防护等级：IP65
6.工作温度：-40°C ~ +60°C, 相对湿度≤ 95%RH
7.泄漏率： ≤1×10-9 Pa·m3/s （氦气检漏）

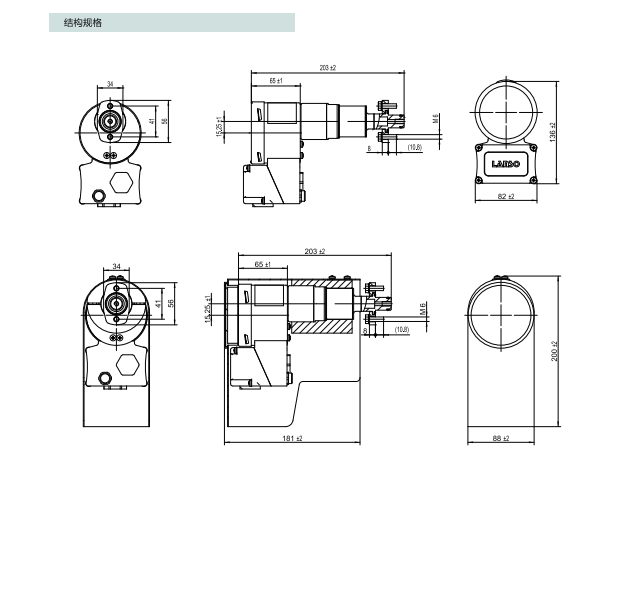

8.接口尺寸：M20×1.5（可定制）
9.安装方式：径向或轴向
10.电气连接：动作点连接：可插拔时连接插头，线径 0.2 ~ 2.5 mm2
远传连接：可插拔时连接插头，线径 0.2 ~ 1.5 mm2
11.绝缘性能：绝缘电阻：>100 M (DC 500V)
工频耐压：2kV, 50/60 Hz, 1min（动作点间，对地）
500V,50Hz，1min（远传对地）
12.接点类型：微动开关
13.冲击等级：50g
14.接点电气参数：10(1.5)A,250V AC
0.1 (0.05)A,250V DC
15.表玻璃：多层安全玻璃
16.重量： 1.4kg
17.感压元件：波纹管及波顿管
远传部分主要电气性能指标和规格
工作电压：DC 24V
功耗： <2W
通讯方式：RS485
通讯协议：ModBus RTU
传输速度：9600bps
抗电磁干扰 IEC61000-4-2：4级 (15kV)
IEC61000-4-3：3级 (10V/m)
IEC61000-4-4：4级 (4kV)
IEC61000-4-5：4级（2kV/4kV）
IEC61000-4-6：3级（10V）
IEC61000-4-8：5级（100A/m）
IEC61000-4-9：5级（1000A/m）
IEC61000-4-10：4级（30A/m）
五.选项
测量范围
测量介质：SF6、Air、N2、SF6+N2等气体
