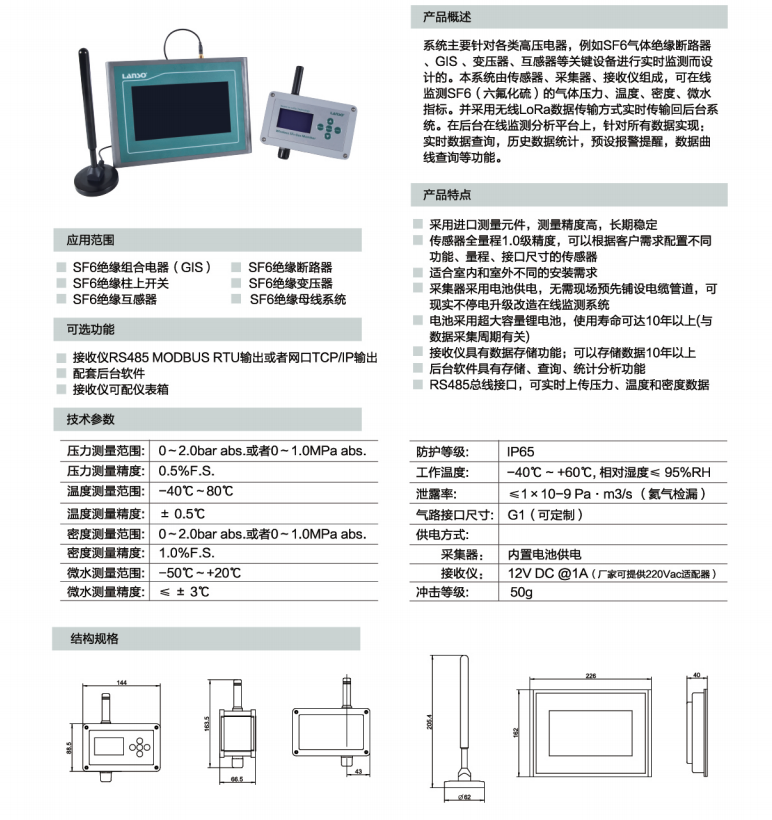

WELCAP-02型无线SF6气体密度（水分）在线监测系统
产品介绍：
一.产品描述
SF6（六氟化硫）气体是广泛应用于中高压，超高压断路器和 GIS 中的优良的灭弧介质和绝缘介质。SF6的密度指标是决定其绝缘和灭弧性能的关键。

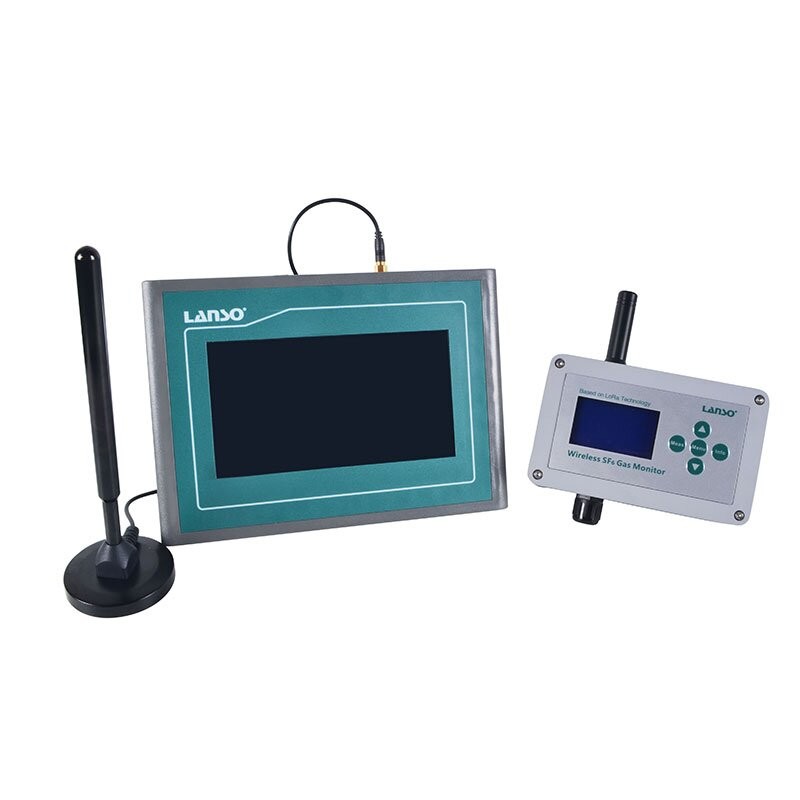

SF6气体状态在线监测系统是由我公司自主研发的高科技监测产品，该套系统主要针对各类高压电器，例如SF6气体绝缘断路器、GIS 、变压器、互感器等关键设备进行实时监测而设计的。本系统由传感器、采集器、接收仪组成，可在线监测SF6（六氟化硫）的气体压力、温度、密度、微水指标。并采用无线LoRa数据传输方式实时传输回后台系统。在后台在线监测分析平台上，针对所有数据实现：实时数据查询，历史数据统计，预设报警提醒，数据曲线查询等功能。
采集器采用电池供电，无需现场铺设电缆。传感器由采集器供电，无需现场单独供电。
二.产品应用
SF6绝缘组合电器（GIS）
SF6绝缘断路器
SF6绝缘柱上开关
SF6绝缘变压器
SF6绝缘互感器
SF6绝缘母线系统
三.产品特性
1.采用进口测量元件，测量精度高，长期稳定；
2.传感器全量程1.0级精度，可以根据客户需求配置不同功能、量程、接口尺寸的传感器；
3.适合室内和室外不同的安装需求；
4.采集器采用电池供电，无需现场预先铺设电缆管道，可现实不停电升级改造在线监测系统；
5.电池采用超大容量锂电池，使用寿命可达10年以上(与数据采集周期有关)；
6.接收仪具有数据存储功能；可以存储数据10年以上；
7.后台软件具有存储、查询、统计分析功能。
四.技术数据
1)压力指标：
压力测量范围：0～2.0bar abs.或者0～1.0MPa abs.
压力测量精度：0.5％F.S.
2)温度指标：
温度测量范围：-40℃～80℃
温度测量精度：± 0.5℃
3)密度指标：
测量范围：0～2.0bar abs.或者0～1.0MPa abs.
测量精度：1.0％F.S.
4)微水指标：
测量范围：-50℃～+20℃
测量精度：≤ ± 3℃
5)防护等级：IP65
6)工作温度：-40°C ~ +60°C, 相对湿度≤ 95%RH
7)泄漏率： ≤1×10-9 Pa·m3/s （氦气检漏）
8)气路接口尺寸：G1（可定制）
9)供电方式：
采集器：内置电池供电
接收仪：12V DC @1A（厂家可提供220Vac适配器）
10)冲击等级：50g
五.选项
采集器144*88.5*66.5mm
接收仪226*162*40mm，
仪表箱330mm*235mm*68mm
