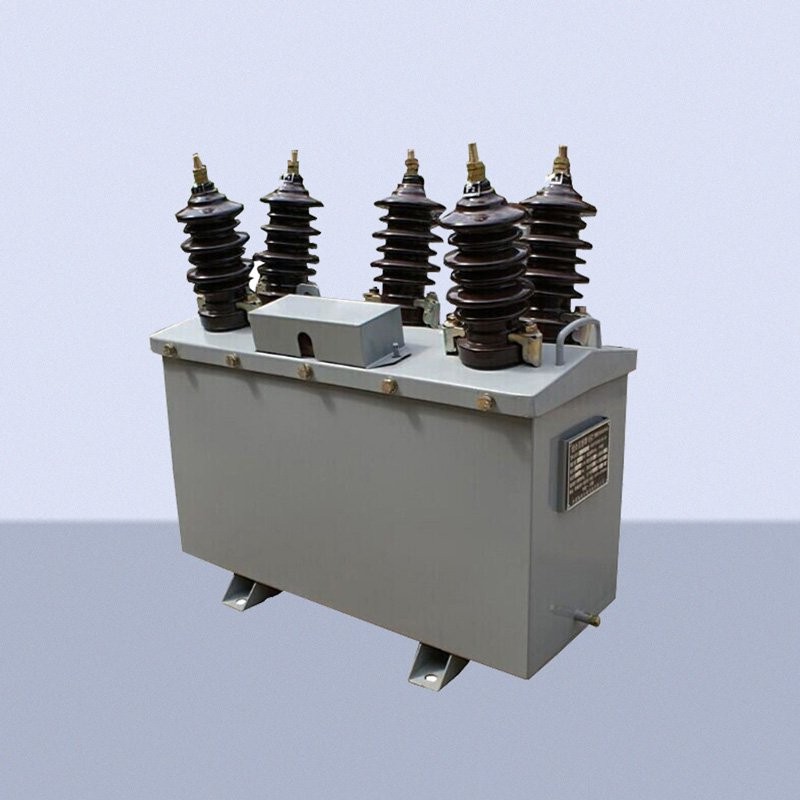

JLSZV-10型户外高压计量箱

发布时间：2023年08月23日人气：次

JLSZV-10型户外高压计量箱

产品概述 General

本系列计量箱是正在同类产品的基础上改进而成，适用于额定频率50Hz，额定电压10KV、6KV的户外电力系统中做电能计量，是老式油浸产品理想的替代产品。

本系列产品由电压电流组合互感器和计量仪表箱两部分组成，互感器内装有两只独立的电压和电流互感器分装于A相、C相，组合互感器外侧壁装有功、无功电度表，脑袋人实验用的联合连接盒，运行时用表箱罩住以防窃电。

JLSG-10型产品的内芯采用环氧树脂浇注，外壳采用钢桶，以避免阳光紫外线对环氧树脂浇注体的直射造成损伤。

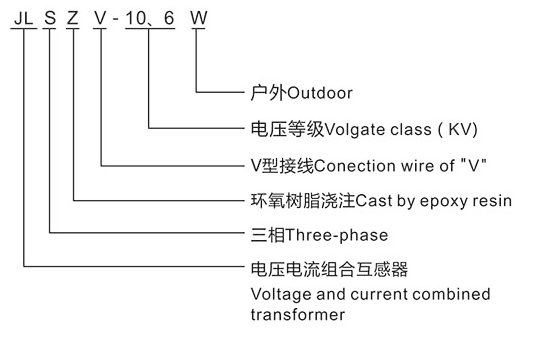

型号含义Type description

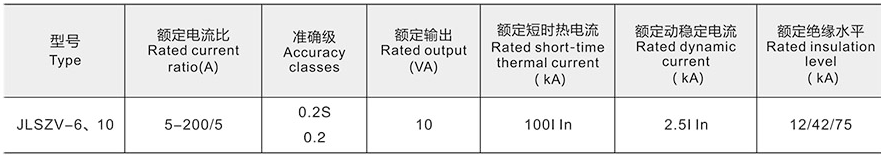

技术参数Techmical data

产品符合标准：GB17201-1997

准确等级：0.2S、0.5S、0.5

额定电压比：10000/100

额定一次电流：5-400A

额定二次电流：5A或1A

额定容量：电压部分0.2级，2x15VA、电流部分0.2S、0.2级，2x10VA

额定短时热电流倍数：80lln-1s

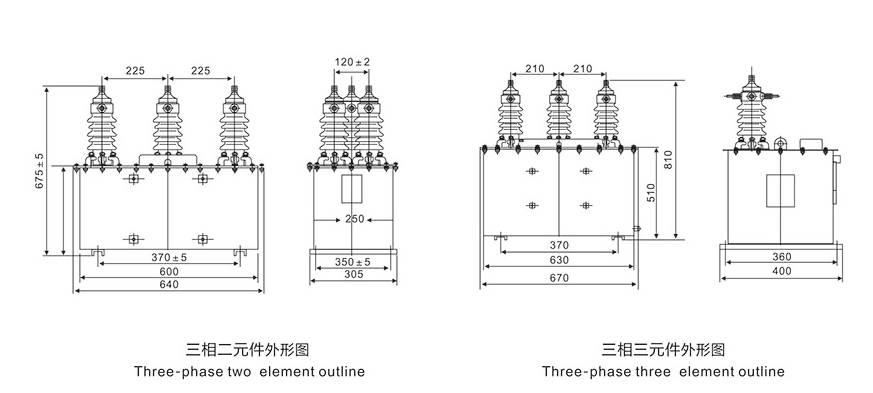

外形及安装尺寸 Outline and intallation dimensions
