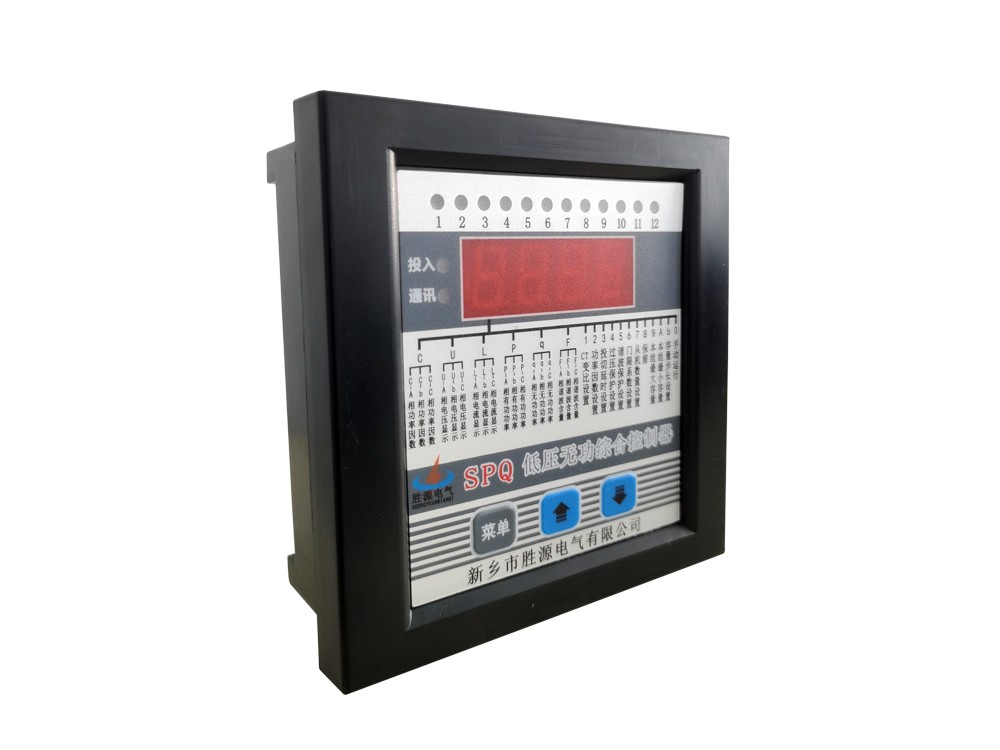

SPQ-IV配电综合测控仪
一、产品概述：
SPQ-I/IV配电综合测控仪，以高速微处理芯片为核心，快速傅立叶变换，准确计算电网中各种参数，符合《JB/T 9663—2013低压无功补偿控制器订货技术条件》的要求，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。
2. 测量精度
电 压：±0.5% 有功功率：±1.0%
电 流：±0.5% 无功功率：±1.0%
功率因数：±1.0%
3. 功能
●基本功能
取样物理量为无功功率，全Y、全Δ、Y+△等多种补偿方式;
当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;
当电网缺相时快速切除已补偿电容器;
每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;
●其他
显示方式： 数码管显示
电压： 220V
路数： 1-12路任选
控制/输出方式： RS485通讯
接线方式： 三相四线

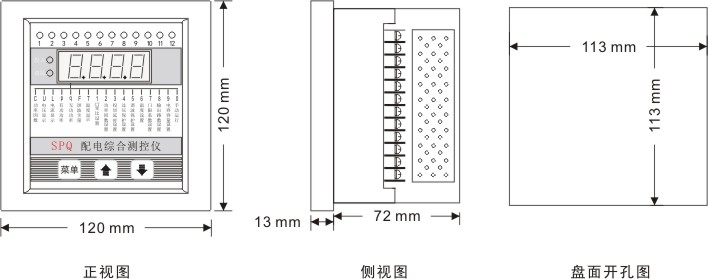

外形尺寸： 120×120×85mm
开孔尺寸： 113×113

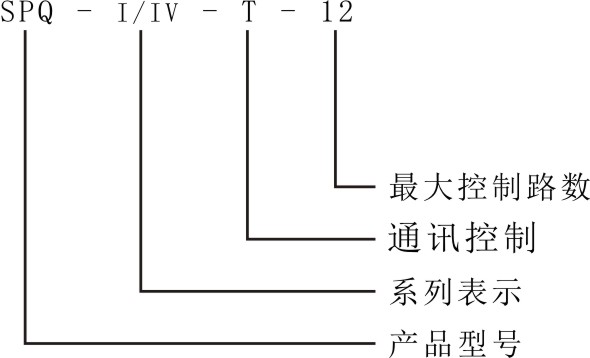

二、型号说明：
产品编制
三、安装说明：
接线图：

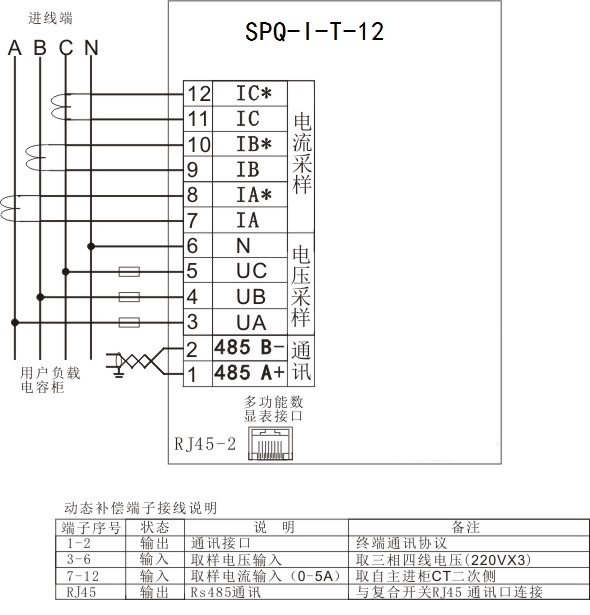

SPQ-I-T-12接线图
SPQ-I-T-12

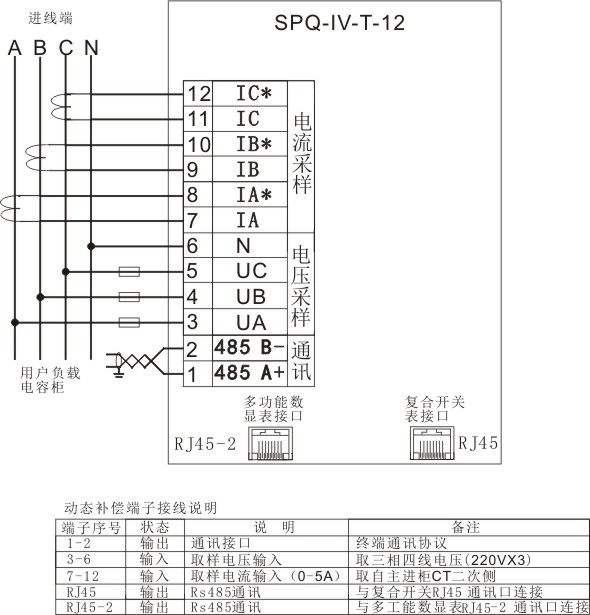

SPQ-IV-T-12接线图
SPQ-IV-T-12
