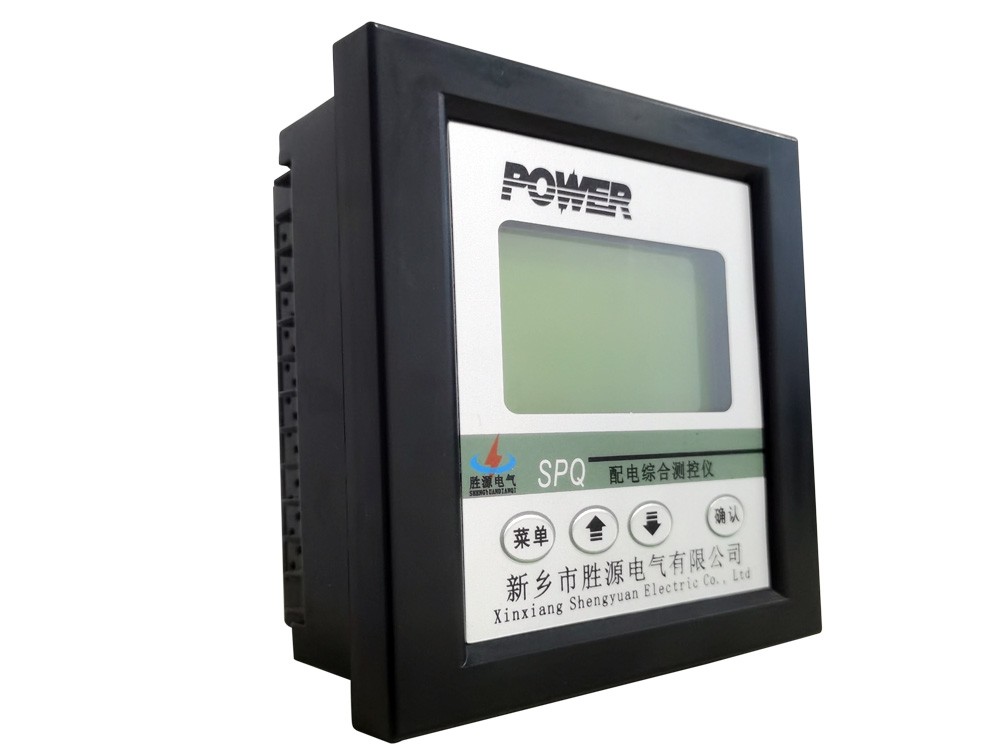

SPQ-EF配电综合测控仪

发布时间：2023年06月25日人气：次

SPQ-EF配电综合测控仪

一、产品特点：

　　1、产品概述

　　SPQ-E/F配电综合测控仪，以高速微处理芯片为核心，快速傅立叶变换，准确计算电网中各种参数，符合《JB/T 9663—2013低压无功补偿控制器订货技术条件》的要求，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。

　　2. 测量精度

　　电压：±0.5% 有功功率：±1.0%

　　电流：±0.5% 无功功率：±1.0%

　　功率因数：±1.0%

　　3. 功能

　　●基本功能

　　取样物理量为无功功率，全Δ补偿方式;

　　当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;

　　当电网缺相时快速切除已补偿电容器;

　　每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;

　　●其他

　　显示方式：液晶显示

　　电压： 380V/220V

　　路数： 1-12路任选

　　控制/输出方式：任意设置

　　触点：有/无触点任选

　　接线方式： SPQ-E：BC相电压，A相电流;SPQ-F：三相四线

　　外形尺寸： 120×120×85mm

　　开孔尺寸： 113×113

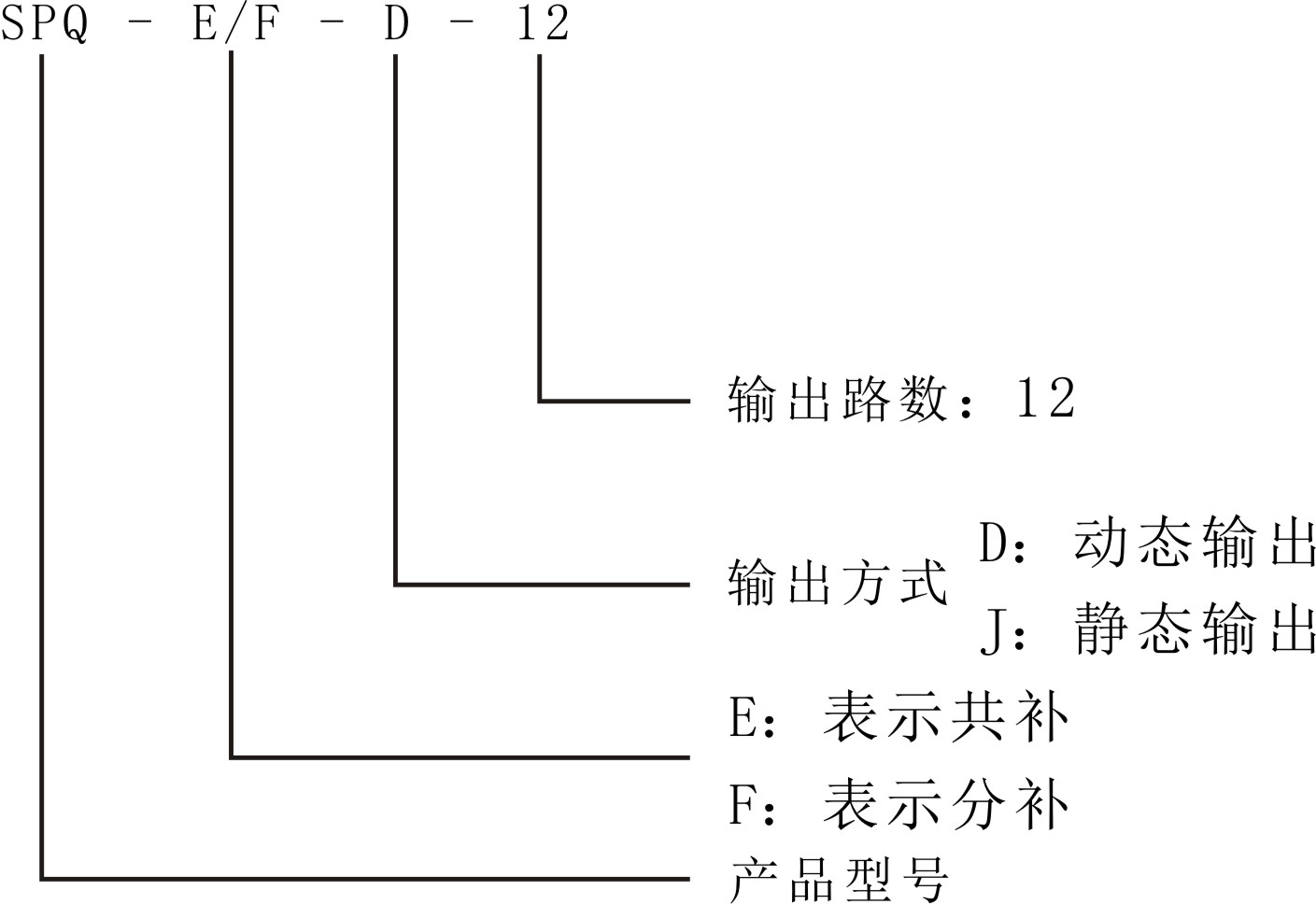

二、型号说明：

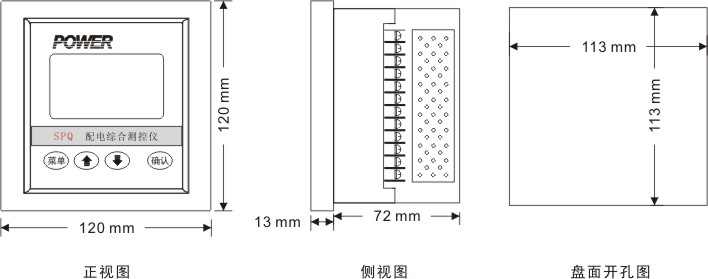

三、安装尺寸：

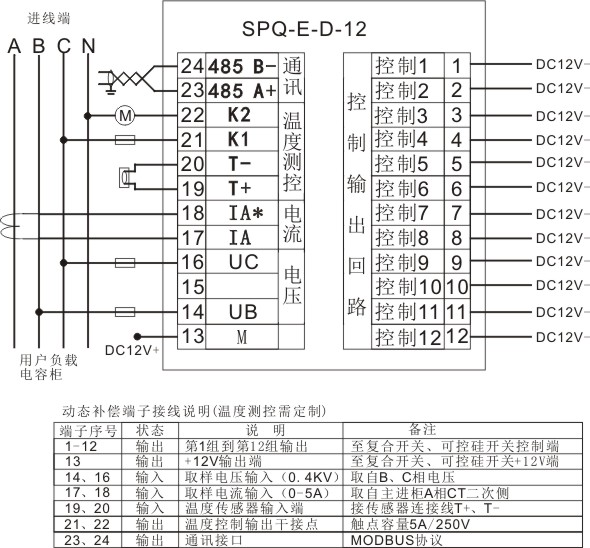

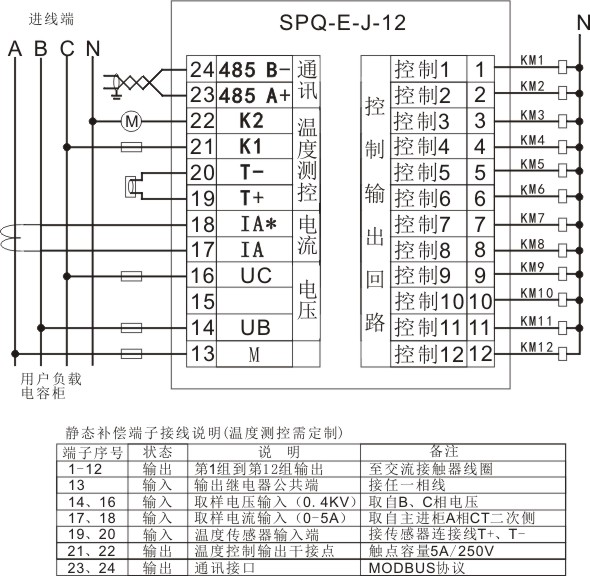

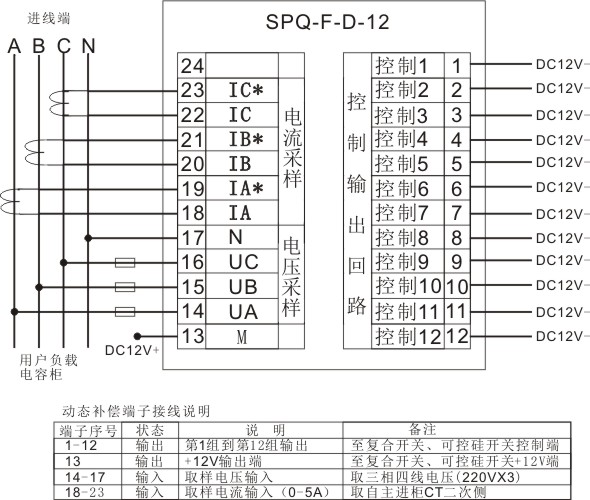

四、接线器：
