一、产品概述：

　　静止无功补偿装置(静止无功发生器Static Var Generator ，简称SVG)，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器(DSP)对信号进行处理，将谐波与基波分离，并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成无功补偿电流，对于谐波，则发出与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行抵消。

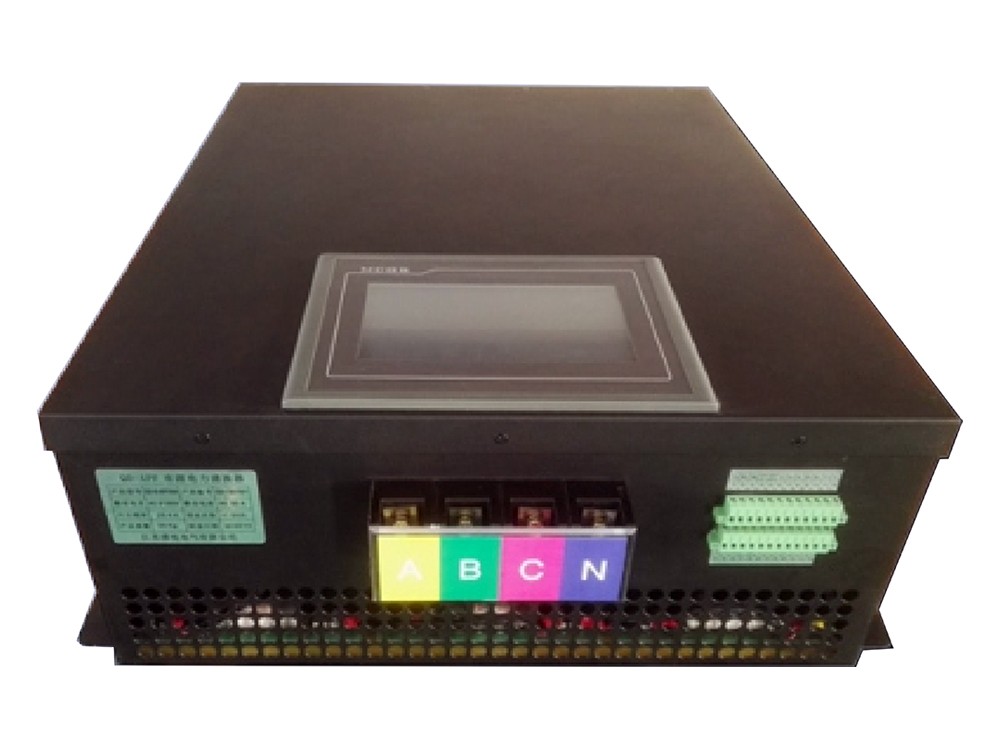

　　III型系列箱式静止无功补偿装置是利用全控电力电子元件满足对电能质量(功率因数和谐波)有级别要求的用户需求的装置。SVG装置并联在系统和用户设备之间，其主要功能是在电网供电过程中当负载侧产生谐波和无功电流时，保证系统侧没有谐波电流和无功电流，使用户其他关键敏感设备得以在近似不受干扰的电气环境中正常运行，并且不会污染电网。

　　III型系列箱式静止无功补偿装置采用基于DSP的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有全数字化、自动化、智能化，人机界面友好，控制方法灵活等特点。目前，产品电压等级为380V一种，单机大无功补偿容量为100KVAR。

二、应用领域：

　　静止无功补偿装置SVG是新一代的无功补偿装置，采用新的电力电子技术，相对于传统的电容补偿，具有无可比拟的性能**性。它解决了电容补偿无法完成的以下几点：

　　1、无功补偿为线性补偿，消除传统电容组的投切补偿台阶，功率因数可以一直控制在0.98以上。

　　2、本公司SVG通过滤除低次谐波，保护电容组的发热隐患。本公司SVG装置可同时滤除2-7次谐波电流。

　　3、反映速度快,全反映时间为8ms以内。另外`通过SVG装置发出感性

　　或容性的无功，降低电容组的投切频率。(过补时发出感性无功)。

　　4、公司SVG产品通过提供12路节点控制投切(或通讯完成)，可以与传统的电容器组无缝对接，实现技术升级。同时电容器组的容量统一，结构简单，方便维护。

　　系统中的无功电流与谐波电流，对电网和用户产生了严重的危害。危害的种类有：

　　l 造成电缆、电动机和变压器过热，导致其使用寿命下降或损坏;

　　l 造成电缆、电动机和变压器过热，导致其使用寿命下降或损坏;

　　l 损坏敏感的设备，导致生产或实验中断，造成重大损失;

　　l 引发断路器误动作，区域性停电事故;

　　l 造成电容器过载或因故障而损毁;

　　l 导致中性线上出现大电流而引发系统故障;

　　l 诱发电网谐振;

　　l 电网中存在的谐波将降低供电效率;

　　l 如谐波污染等级过高，将得不到供电部门的入网批准。

　　SVG产品应用领域包括：电气化铁道及轨道交通行业、工矿企业、石油和天然气行业、汽车行业、冶金钢铁行业、水处理行业、水泥行业、通信行业、矿山、造船业、纺织行业、市政、医院、企业自动化生产线、办公大楼及商业大厦、计算中心、住宅大厦、供配电系统等。

三、满足的标准：

　　III型系列箱式静止无功补偿装置满足以下标准或者与这些标准规定有关的条文。本产品出厂时，所示标准版本均为有效。

　　GB 156-2003 标准电压

　　GB 191-2000 包装储运图示标志

　　GB/T 1980-1996 标准频率

　　GB/T 2423.10-1995 电工电子产品环境试验第二部分：试验方法 试验Fc和导则：振动(正弦)

　　GB/T 2681 电工成套装置之中的导线颜色

　　GB/T 2682 电工成套装置之中的指示灯和按钮的颜色

　　GB/T 2900.1-1992 电工术语，基本术语

　　GB/T 2900.34 电工术语，电气传动及其自动控制

　　GB/T 3797 电控设备 第二部分：装有电子器件的电控设备

　　GB/T 3859.3-1993 半导体变流器 变压器和电抗器

　　GB 4208-1993 外壳防护等级(IP代码)

　　GB/T 7678 半导体自换相变流器

　　GB 9969.1-1998 工业产品使用说明书 总则

　　GB/T 13422-92 半导体电力变流器电气试验方法

　　GB/T 14436-93 工业产品保证文件 总则

　　GB/T 15139-94 电工设备结构总技术条件

四、产品型号：

III系列装置的额定补偿容量可以分为：

35k，50k，70k，100K，其他补偿容量可以与产品供应商协商，其中100K以上的为柜式结构（可以满足各种工况环境）。

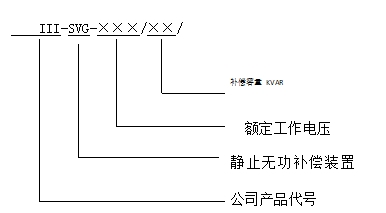

例如：Ⅲ-SVG-380V/100K表示Ⅲ系列静止无功补偿装置，额定电压380V，额定补偿容量100KVAR。 5技术参数

主要技术指标

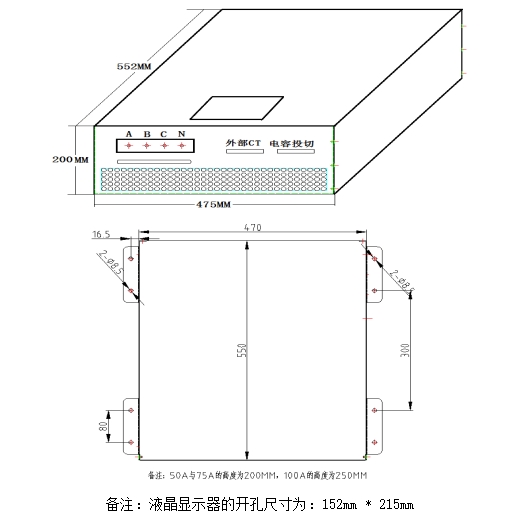

六、箱体外型尺寸及箱体安装：

　　备注：液晶显示器的开孔尺寸为：152mm * 215mm

　　静止无功补偿装置安装时，考虑通风散热及操作空间的需要，整套装置背面距离墙面不得小于200mm，装置顶部与屋顶空间距离不得小

　　200mm，装置正面离墙面距离不得小于200mm。

　　安装过程中，要防止静止无功补偿装置受到撞击和震动，所有柜体不得倒置，倾斜角度不得超过30°。

　　安装时要将柜体与底部紧密焊接，做到有效可靠着地。

　　为防止柜体变形，在搬运过程中请注意以下几点：

　　1.现场搬运吊装前请先估计静止无功补偿装置整体重量，该数据可从静止无功补偿装置装箱清单中获得。

　　2.静止无功补偿装置开箱后的木板基座请不要破坏，可用其作为静止无功补偿装置吊运的托架。

　　3.在搬运过程中，静止无功补偿装置不可倾斜，否则会引起静止无功补偿装置柜体变形或损坏。

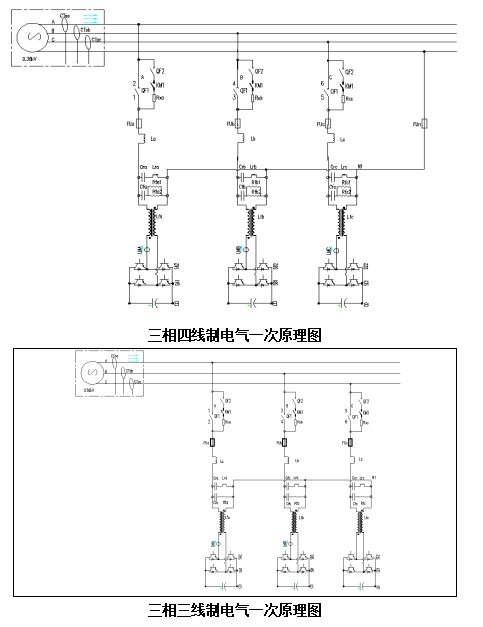

七、电气原理图：

八、联接配线：

　　机柜内部主断路器QF1为装置动力线接入点，用合适导线联接电网的A、B、C三相。箱体底部留有接线端子，三相动力进线直接接在输入端子上。

　　CT输入线，连接至电流信号端子(X1)

　　接地线“端子6号”位置连接至接地铜排或接地端子，必须可靠接地。

　　CT的接线位置可以是系统进线侧CT，也可以使用专配负载侧CT。

　　三相三线制配线示意图

　　考虑分相补偿能力，三相三线与三相四线系统，外部CT全部采用3个。

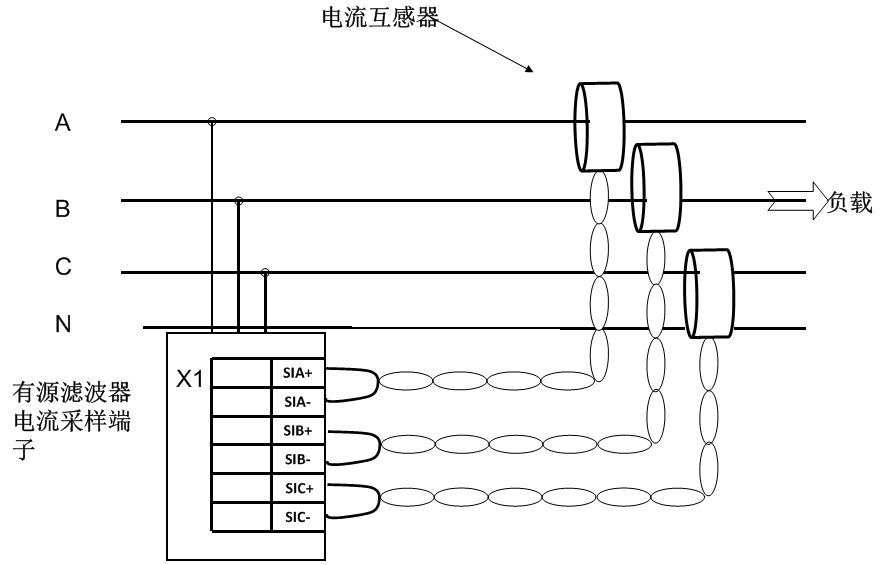

三相四线制配线示意图

九、接线位置及其规格：

　　III系列静止无功补偿装置作为谐波电流补偿设备，其产生的电流频率是基波频率的整数倍。电力电缆以及输入隔离设备，其额定值应为III额定电流的125%，以避免由于这些高频电流引起的集肤效应，而导致额外的发热。
