真空灭弧室

12KV固封极柱用真空开关管 TD313G

发布时间：2023年06月28日人气： 次

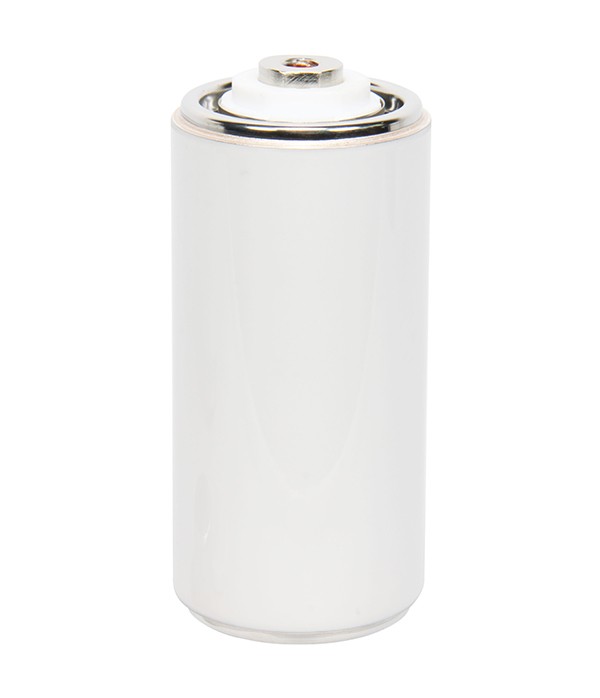

12KV固封极柱用真空开关管 TD313G



12KV固封极柱用真空开关管 TD313G




  产品详解：

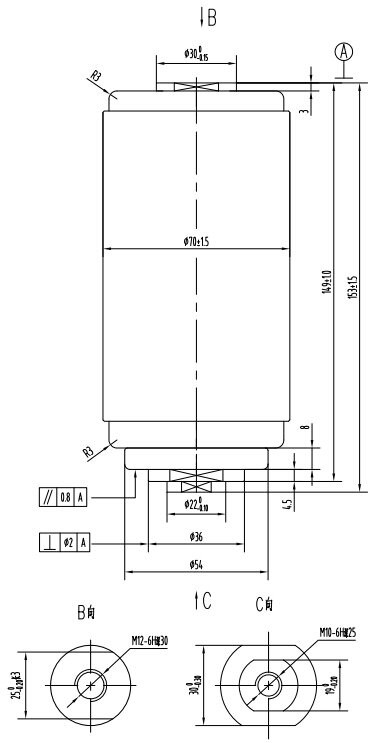

12KV固封极柱用真空开关管 TD313G




主要技术参数

电压参数

额定电压(Ur)

kV

12

额定短时(1min)工频耐受电压(Ud)

kV

48

额定雷电冲击耐受电压(峰值)(Up)

kV

85

额定频率(fr)

Hz

50

电流参数

额定电流(Ir)

A

630

额定触头压力下限时的回路电阻

μΩ

≤20

额定短路开断电流(lsc)

kA

20

额定短路开断电流开断次数

Times

30

额定短时耐受电流(lk)

kA

20

额定短路持续时间(tk)

s

4

额定峰值耐受电流(Ip)

kA

50

额定短路关合电流(lMC)

kA

50

额定电缆充电开断电流(Ic)

A

25

额定单个电容器组开断电流(lsb)

A

400

额定背对背电容器组开断电流(lbb)

A

400

机械参数

运动部分质量

kg

≤0.6

触头自闭力

N

70±40

额定开距下的触头反力

N

120±50

对开关机械特性需求

触头开距

mm

8.5±1

平均分闸速度(触头闭合位置~75%开距)

m/s

1.2±0.2

平均合闸速度(30%开距~触头闭合位置)

m/s

0.6±0.2

额定触头压力

N

1600±160

触头初压力

1120±80

触头合闸弹跳时间

ms

≤2

触头合闸和分闸不同期

ms

≤1

分闸触头反弹幅值

mm

≤2

寿命

储存期

years

20

机械寿命

Times

10000

触头允许磨损厚度

mm

3
