产品简介
ABS8600开关状态智能操控装置是针对3～35Kv 户内开关柜设计研制的新一代产品，采用DSP(数字信号处理) 和单片机技术研制新型数字测量显示及控制的仪表, 适用于中置柜、手车柜、固定柜、环网等多种开关柜。该产品功能强大：具有动态一次模拟图、带电显示及闭锁功能、温湿度显示及控制、远方/就地及操作功能、断路器分/合状态显示、储能指示、接地开关状态指示、小车位置指示、人体感应及柜内照明、语音防误提示、液晶显示。
产品提供RS485 接口，MODBUS 通讯协议，可以上传环境温湿度、各监测点的温度和电池电量等信息。
上位机可以通过RS485 接口对仪表的参数进行读取，以及数据的采集。本产品还可以单独选择控制环境的温度或湿度，对于负载继电器可以选择温度与湿度各使用一组继电器，也可以选择共用一组继电器。温度控制负载的工作模式可以选择降温或升温，而湿度控制负载只能使用升温或除湿模式。
本产品采用图形中文菜单界面，操作简单直观。本系统包括：显示主机、环境温湿度传感器。
技术参数
1、工作电源：AC220V±10%50HzDC220V/110V
2、使用环境：温度-20℃～70℃、相对湿度≤95％RH
3、环境温度测量范围：-20℃～100℃±1℃
4、告警输出： 1 组无源输出
5、环境温湿度控制输出：2 组无源输出，1 组无源输出
6、RS485 接口通讯速率：9600 可选
7、设备地址：1～247 可设
8、功耗：≤10W
9、开孔尺寸：220mm(横宽)×165mm(竖长)

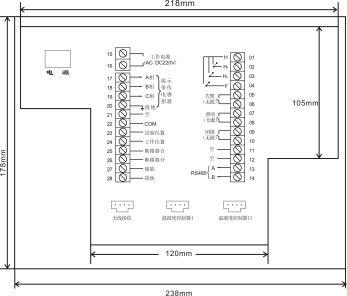

尺寸及接线
1、主机（开孔尺寸：220*165mm）
2、温湿度传感器
复合式传感器安装
2.1 采用35mm导轨安装或螺丝固定
2.2 采用固体式安装
环境温度传感器。该传感器是对柜内空间温度变化的实时监测，所以安装时应该安装在能够实时反映柜内温度变化的地方。当用户未选用环境测温功能时，无线温度传感器将自动启用内置参考温度传感器，因仪表壳体狭小，内置温度传感器提供的参考温度。

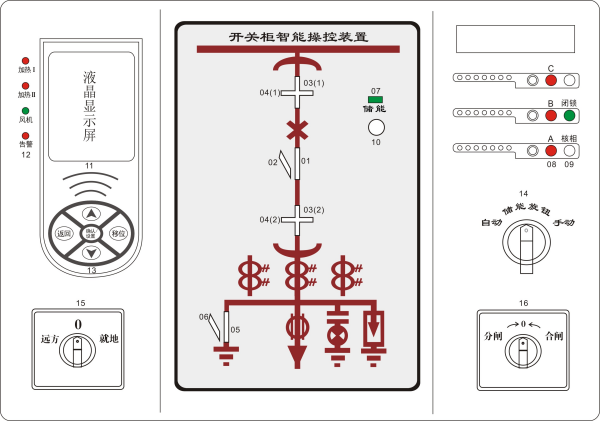

面板功能显示说明
01 断路器合闸指示 02 断路器分闸指示
03（1）、03（2）工作位置指示 04（1）、04（2）试验位置指示
05 接地开关合指示 06 接地开关分指示
07 储能指示 08 带电指示（A、B、C）三相
09 开锁、核相 10 人体感应
11 液晶显示屏 12 加热除湿指示（双温双湿）
13 功能按键 14 储能旋钮
15 分合闸开关 16 远方就地开关
（注：图中编号是为了说明面板的指示功能，实际仪器上无编号。）
注：当柜前有人停留时，自动点亮液晶背光，同时启动柜内照明，若此时柜体主回路已送电操作者离开后，自动停止。

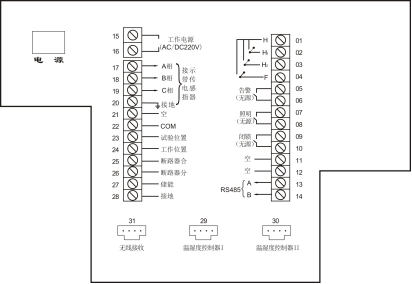

端子接线图
接线端子介绍：
1：加热器风机公共端 19：C相带电输入
2：加热I 20：接地
3：加热II 21：空
4：风机 22：COM
5、6：告警 23：试验位置
7、8：照明 24：工作位置
9、10：闭锁 25：断路器合
11、12：空 26：断路器分
13、14：通讯 27：储能
15.16：工作电源 28：接地
17：A相带电输入 29、30：A路、B路温湿度传感器
18：B相带电输入 31：无线测温接收器
