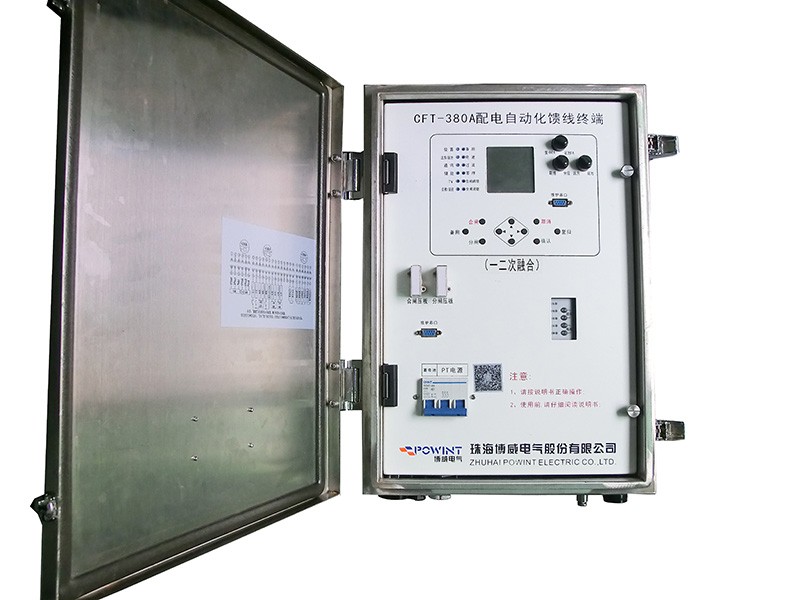

一二次融合型馈线终端
1、主要用途及适用范围
该系列配电自动化馈线终端采用高性能新技术平台，开发研制的新一代FTU终端设备，具有配网运行监视和控制功能，以及故障分析处理的配网自动化二次终端设备。终端采用标准航空接插件接口一次设备，信号和接口的兼容性好。
该系列终端具备电压时间型等就地馈线自动化功能，具备相间短路故障保护和接地故障保护跳闸功能，以及单相接地自适应故障判断跳闸功能，和三相自动重合闸功能。
☞可以与分段负荷开关、分段断路器融合组成成套设备；
☞与分段断路器融合，用于线路首段开关；
☞与分段断路器融合，用于配网主干线分段或大的分支线路；
☞与分界断路器或分界负荷开关融合，用于配网线路末端或分支线路用户分界点处。
2、主要功能
◇遥控、遥测、遥信功能 ◇电源管理功能
◇故障检测及上报及分界点控制保护功能 ◇重合闸功能
◇后加速保护功能 ◇分段开关就地馈线自动化功能
◇失压跳闸 ◇单侧来电合闸
◇X-时限闭锁 ◇两电源闭锁：
◇瞬时加压闭锁 ◇Y时限合闸确认
◇零序电压保护功能 ◇单相接地故障自适应判别功能
◇全数据安全加密功能 ◇故障录波功能（选配）
◇配电线路线损计量功能（选配） ◇过负荷保护功能
◇PT断线检测功能 ◇非遮断电流保护功能
◇维护调试功能
3、主要性能指标
功率消耗
☞整机功耗： ≤20VA（不含通信模块和后备电源）。
交流过载能力
☞交流电压： 1.5倍额定电压：连续工作；
☞交流电流： 2倍额定电流：连续工作；
20倍额定电流：允许1秒。
遥测精度
☞电压测量精度：相电压 ≤0.5％（0.5级），零序电压：0.5％（0.5级）；
☞电流测量精度：相测量值 ≤0.5％（≤1.2In），相保护值≤3％(≤10In)，零序电流0.5级；
☞功率测量精度：有功功率、无功功率精度 ≤1％（1级）；
☞电量采集精度：有功电量：0.5S级，无功电量：2级；
☞直流采样精度：0.5级；
☞频率测量精度：≤±0.02Hz。
遥信精度
☞SOE分辨率不大于2ms；
☞软件防抖动时间：5-60000毫秒可设。
遥控性能
☞接点容量：交流250V/5A、DC24V 16A、直流80V/2A或直流110/0.5A纯电阻负载；
☞遥控合分闸脉冲宽度：5-10000毫秒可设。
电源性能
☞配电自动化终端主电源：交流220V，允许偏差-20％～+20％；具备双路交流电源自动切换功能；
☞终端备用电源：标准配置铅酸电池(电池容量≥7Ah)；交流失电后维持正常工作14小时以上，具备与主电源的无缝自动切换功能；
保护精度
☞速断保护固有动作时间不大于20ms；
☞在正常工作大气条件下,连续5次测得的控制器保护动作准确度不大于±3%。
☞时间整定值的准确度不大于±1%或40ms。
安全防护及环境参数
☞防护性能：防护等级不低于GB/T4208规定的IP65级要求；
☞工业级产品：温度范围(-40℃～+70℃)，防磁、防震、防潮、防雷、防尘、防腐蚀。
绝缘性能
☞终端的绝缘水平、介质强度和冲击电压的耐受能力均满足GB14598及相关电力行业标准规定的相关技术指标要求。
EMC性能及运行可靠性
☞终端的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均满足DL/T721-2013《配电网自动化系统远方终端》规定中的4级要求；
☞平均无故障时间不小于50000小时；
☞遥控触点寿命：105。
