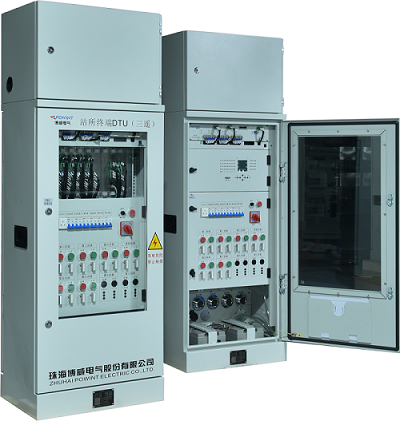

CDT-100智能配电自动化终端
一. 主要用途及使用范围
DTU智能配电自动化终端CDT-100是一款以配电自动化系统为核心，具备多种通信方式，组态配置灵活的新型配电网自动化终端。
CDT-100可安装于户外环网柜、户内开闭所，用于监测配网线路的运行状态，实时监测线路电压、线路电流、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控；并对线路电压、电流等数据完成数据处理分析、存储和统计。
CDT-100内置通信管理模块，具备多种方式的通信接口和多种标准通信规约。向上与配电子站或配电主站通过以太网接口交互三遥（遥信、遥测、遥控）信息；向下可连接其它智能控制设备、仪表等，实现数据采集与转发功能
二. 装置功能
◇遥测功能 PT/CT将二次侧的电压、电流量转换成相应的弱电压信号后，进入16为ADC转换芯片进行采集;
◇遥信功能 采用光电隔离方式，经光电隔离器后送入系统遥信采集模块进行处理；
◇遥控功能 装置能接受遥控执行或撤销命令，完成开关的分闸、合闸操作；
◇参数设置功能 通过终端维护软件，可对系统参数、遥测参数、遥信参数、遥控参数、通信参数、保护定值与参数等进行设置和修改；
◇终端自检功能 终端具备自诊断，自恢复功能，对各种功能板卡及重要芯片可进行自诊断，故障时能传送报警信息，异常时能自动复位，并自动恢复正常运行；
◇数据存储功能 具有强大的历史数据存储功能，包括事件顺序记录（SOE）、遥信变位记录（COS）、远方和本地操作记录、装置异常记录、遥测历史数据记录等；
◇故障检测功能 根据采集的电压、电流大小及用户设置的定值，进行故障检测、故障类型判别，快速计算故障电流大小，并将故障信息及性质上报给子站或主站；
◇遥测越限检测功能 电流越限检测，电压越限检测；
◇通信功能 通信接口包括以太网口和串行通信口；
◇调试功能 将以太网口设置成维护规约或使用专用维护串口，可以通过配套的维护软件，进行参数设置、通讯配置、运行监视的调试和维护。
三. 主要技术特点
◇ 灵活组态配置功能实现DTU三遥功能，低压测控功能。
◇ 无须调试软件利用强大的WEB发布功能即可实现对终端的远程维护、调试及参数下载。
◇ 插板式安装结构，操作指示直观、应用配置灵活、组件互换性强、维护方便。
◇ 各插件模块自带智能单元，各模块间基于通信总线进行数据交互
◇ 所有板卡支持热插拔，使得系统具有易扩展，可靠性高的特点
◇ 主控板CPU采用功能强大的ARM+DSP双核CPU，运算能力强，功能易扩展，大大提高了终端的数据处理速度，运行的可靠性。
◇ 具备自诊断、自恢复功能，对各功能板件及重要芯片可以进行自诊断。故障时能传送报警信息，异常时能自动复位；所有功能板件支持热插拔；
◇ 完整的馈线保护功能和故障录播功能。针对配网主干线路和支线线路，具备三段式方向过流保护和零序保护功能。
◇ 完善的事件记录。采用大容量存储器件，可完整记录各种保护动作记录、开入变位记录、自检和装置异常记录、运行和操作记录、遥测越限记录和遥测极值记录。
