智能操控装置

CGC-150开关柜控制器

发布时间:2024年02月22日人气:

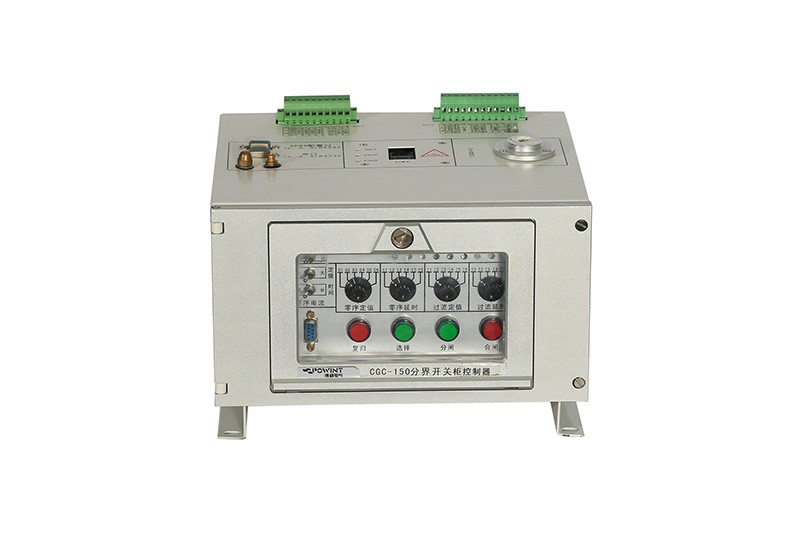

CGC-150开关柜控制器




CGC-150开关柜控制器


一. 主要用途及使用范围

    CGC-150用户分界开关柜控制器安装在用户分界负荷开关柜内。具备故障检测功能、保护控制功能和通信功能(配置通信模块后),适于安装在配电线路用户进线的责任分界点处,也可适用于符号要求的分支线路和末端线路。设备安装投运后,可以实现自动切除被控支线的单相接地故障和自动隔离被控支线的相间短路故障。

二. 使用环境条件

a) 海拔高度:≤2000米;

b) 环境温度:户外 -40℃ ~ +80℃;最高年平均气温20℃.最高日平均气温30℃;

c) 抗震能力:地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波;

d) 运行环境:无易燃、爆炸危险、化学腐蚀及剧烈振动的场所;

e) 中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

三. 功能及特点

1)功能

◇大电流闭锁(可投切)  ◇过流保护(可投切)     ◇防涌流保护

◇零序保护            ◇分闸闭锁保护         ◇与上级配合短路保护

◇与上级配合过流保护  ◇实时时钟             ◇事件记录

◇实时状态查询        ◇RS232/RS485通讯(带后台维护软件)

2) 功能特点

◇跳合闸回路采用防误动设计,并具有防跳功能;

◇零序电流可以区分区内和区外故障;

◇遥控分、合闸采用了防止误动设计;

◇控制器面板装有指示灯,可透过有机玻璃直接观看:运行指示灯(闪烁)、 过流指示灯(相间故障时长亮)、接地指示灯(接地故障时长亮)。

3)结构及特点

a) 控制器为微机型的继电保护及监控装置;

b) 控制器具有耐候性强、抗凝露的防护特点;

c) 连接可靠性好、防护等级高;

d) 拨码型定值整定方式。
