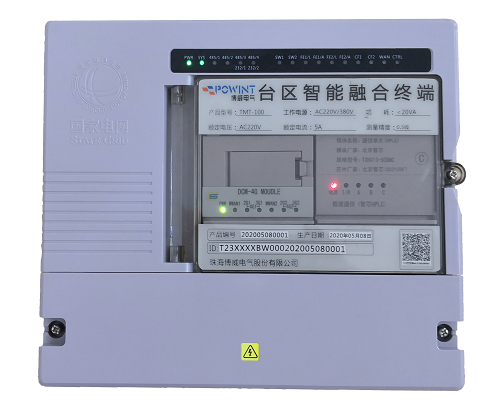

TMT-100系列智能配电终端
1、概述
智能配变终端作为配电自动化系统重要组成部分，能全面提高配电系统的服务质量、设备的运行安全、运行的经济性和供电企业的管理水平，产生良好的经济效益和社会效益。智能配变终端是电力企业实现用电管理现代化的首选设备，也是实现需求侧管理的一个重要手段。
TMT系列配变终端采用GPRS或以太网通信方式，与主站进行数据通信。具备对配电变压器0.4kV低压设备实现电能分配、电能计量、对进出线开关、剩余电流动作保护器、智能电能表等运行信息进行采集和用户用电信息进行收集的设备，完成配电变压器计量总表监测、剩余电流动作保护器监测、状态监测、负荷管理、动态无功补偿/三相不平衡治理/谐波治理、安全防护、互动化管理、资产管理等功能。
2、功能特点
◇自动抄表 ◇<span font-size:10.5pt;text-indent:-36pt;"="" style="box-sizing: border-box;line-height: 1.8;padding-top: 0px;margin-top: 0px">台区设备监控
◇智能补偿监控 ◇微功率无线维护功能 ◇开关量采集
◇智能电容器监测功能 ◇剩余电流动作保护器监测功能 ◇用电信息监测功能
◇三相不平衡治理功能 ◇数据记录及远传功能 ◇维护功能
◇数据统计功能 ◇就地指示功能（故障定位与指示） ◇对时功能
◇安全防护
3、主要技术指标
序号 | 项目 | 规定值 | 备注 |
1 | 额定电流 | 5A |
|
2 | 额定电压 | AC220V/380V，50Hz | 允许偏差：-30%~+30% |
3 | 精确测量范围 | 电压：176~264V；电流：0~6A；频率：45Hz ~55Hz |
|
4 | 测量精度 | 电压：≤±0.5%；电流：≤±0.5%；频率：≤0.01Hz；有功功率：≤±1%；无功功率：≤±1%；功率因数：≤±1%；视在功率：≤±1.0%；电度量：≤1.0% |
|
5 | 功率消耗 | 终端静态功耗：≤20 VA；电压、电流回路功耗：≤0.5VA。 |
|
6 | 耐 电 压 | 2500V(AC) |
|
7 | 工作温度 | -40℃～70℃ |
|
8 | 相对湿度 | 90％～95%（40℃±2℃时） |
|
9 | 盐 雾 | 5%NaCl雾气中96h |
|
10 | 机械寿命 | ≥500次 |
|
11 | 绝缘电阻 | 常态下≥2000MΩ |
|
4、通讯通道
功能
| 需求
| 配置
|
串口（RS-485/232）
| 4+2路
| 台区总表（电表 645 通信协议） 智能电容器 进线塑壳开关 剩余电流动作保护器（DLT-645行业标准通信协议） 终端维护 (RS-485/232)
|
无线通讯
| 1 路
| GPRS/CDMA/3G/4G（104/101 通信协议） 预留一组天线接口
|
微功率无线（RF）
| 1 路
| 局域内通讯、现场调试维护
|
GPRS
| 1 路
| 配置1路4G通讯模块，可弹出式SIM卡卡座
|
LAN以太网
| 2 路
| 通讯、维护（104/101通信协议，376.1通讯协议）以太网接口传输速率可选用10/100Mbit/s全双工
|
载波接口
| 1 路
| 外接设备的采集
|
USB接口
| 2 路
| 用于软件升级、数据读取
|
5、安装说明
TMT-100系列智能配变终端安装于户外智能型低压配电箱中，采用全钢结构箱体，外形尺寸为276㎜*178㎜*156㎜（宽*高*深）。
