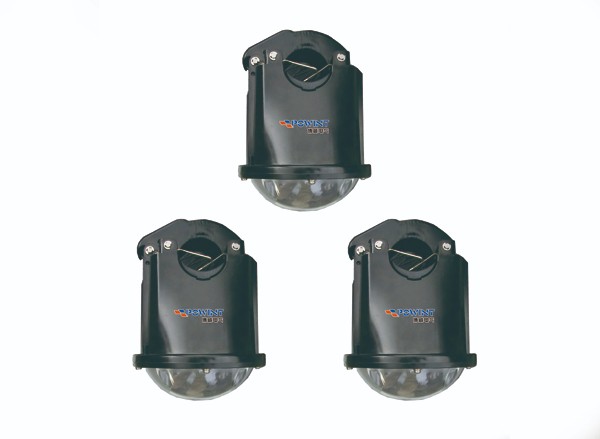

JYL-PW-C1暂态录波型故障指示器
1、概述
JYL-PW-C1暂态录波型故障指示器采集单元的主要功能是连续检测电力网络线路上的永久故障和瞬态故障。
JYL-PW-C1暂态录波型故障指示器采集单元在使用过程中，根据各种不同需求的场合，可以通过终端对其下发工作参数，也可通过在线设置故障指示器的工作参数。当线路电流较小，故障指示器的取电能量不足以维持正常工作功耗时，故障指示器自动切换到低功耗组网模式下，故障指示器进入ua级工作模式，整机进入极低功耗工作模式，当线路电流较大时，故障指示器的取电能量足以维持正常工作功耗，故障指示器自动切换进入正常工作模式。
2、功能及设置
以下参数可进行设置：
相短路跳闸电流：50～700(A)
相短路响应延迟：20～500（ms）
接地短路增量电流：30～100(A)
接地短路持续时间：10～50（S）
电压跌落百分比：10%～100%
复位时间：1～48（h）
设备ID
参数下发和故障指示器与终端的组网
复归
电流和蓄电池测量
录波功能
远程上报
自适应负荷电流模式
故障检测及指示
永久性短路故障
瞬时性短路故障
接地故障及定位
3、主要技术参数
线路电压：6kV～35kV
负荷电流： 0～630A
中性点接地方式：各种接地方式
环境条件：存储温度：-40℃～85℃
工作温度：-40℃～70℃
环境温度：5～95%
导线外径：8 ～ 35mm（绝缘线、裸导线）
自备电池：4.8Ah/3.6V
电量采集精度：
电流：0～100A,±3A;100～630A,±3%;
电压：线性度优于90%
防护等级：IP67
静态功耗：＜30uA
耐受短路冲击电流能力：
短路故障电流（有效值）16kA/2s
指示灯闪烁时间：＞2000h，闪烁间隔5s
电磁兼容性能：
射频电磁场辐射抗扰试验：80MHz～1000 MHz 3级； 800MHz～960MHz以及1.4GHz～2.0 GHz 4级；
快速瞬变干扰试验：4级；
静电放电试验：4级
工频磁场抗扰度试验:5级
衰减振荡磁场抗扰性试验：4级
设计寿命：8年
