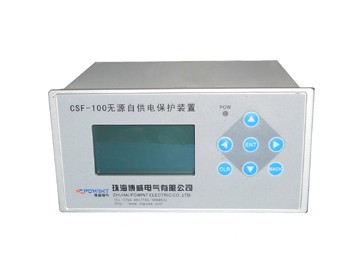

CSF-100无源自供电保护装置
1主要用途及使用范围
CSF-100无源自供电保护装置是一个能执行保护功能的全范围数字保护装置，是专门针对于环网柜系统应用而开发，可以集成断路器或者熔断器柜中使用。具有多种特性曲线的相电流保护、零序保护及外部接点直接跳闸功能，可应用于母线、线路、配电变压器等保护场合。
2、使用环境条件
CSF-100无源保护装置采用高度集成、总线不出芯片的微处理器处理来自电流互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性好，非常适合于运行环境较为恶劣、安装位置有限的环网系统。
a) 环境温度： 工作温度-20℃ - 60℃
存储温度 -40℃ -85℃
b) 相对湿度： 5% -95%
c) 大气压力： 70KPa - 110KPa
d) 海拔高度： 不大于3500m
3. 功能特点
l 整机采用业界极低功耗芯片，多种CPU模式灵活切换。
l 装置结构简单、小巧，安装灵活，适合环网柜的紧凑安装条件。
l 使用高变比的电流传感元件测量电流。
l 配备时间记录器来存储保护功能的执行动作信息。
l 可选择自供电功能，免除因安装直流屏或UPS而带来的额外负担。
l 多种IEC标准反时限曲线选择。配置灵活、齐全，各种保护功能均可以通过液晶设置自动投退。
l 采用全中文液晶界面，多层菜单显示，人机界面极为友好。
l 装置配有大容量非易失存储器保护事件记录达100次事件记录。记录内容详尽，掉电不丢失。
l 装置配有面板调试RS-232通讯口，方便以后维护升级。
l 装置配有后端子RS-485通信总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。
