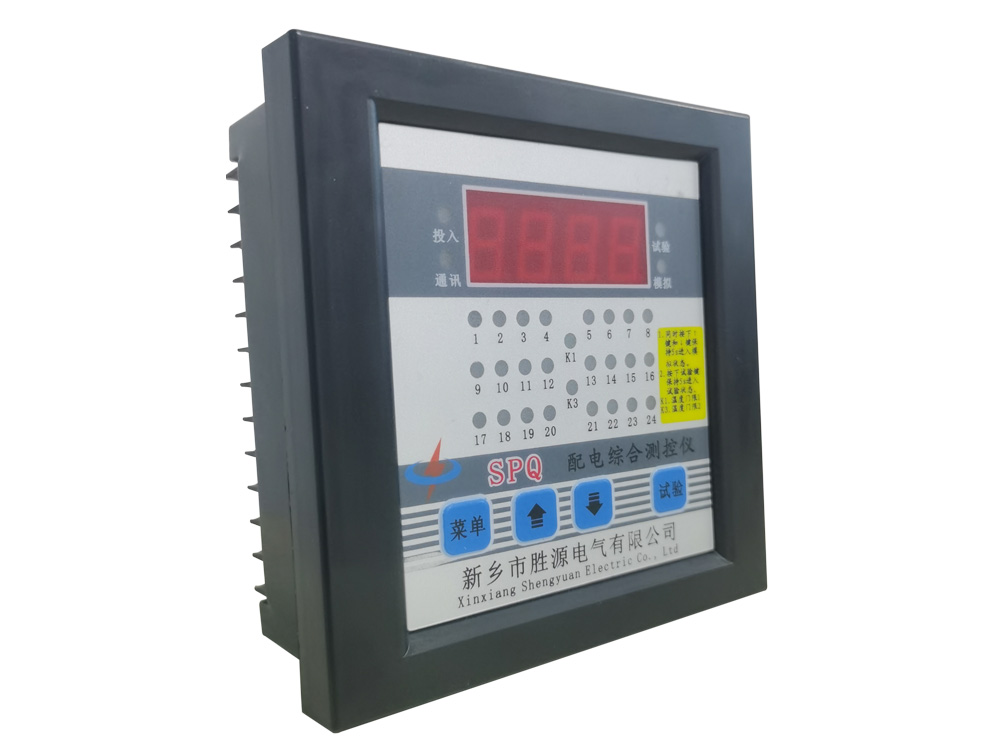

SPQ-50F配电综合测控仪

发布时间：2023年06月14日人气：次

产品特点:

　　1、产品概述

　　SPQ-50F配电综合测控仪，以高速微处理芯片为核心，快速傅立叶变换，准确计算电网中各种参数，符合《JB/T 9663—2013低压无功补偿控制器订货技术条件》的要求，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。

　　2. 测量精度

　　电压：±0.5% 有功功率：±1.0%

　　电流：±0.5% 无功功率：±1.0%

　　功率因数：±1.0%

　　3. 功能

　　●基本功能

　　取样物理量为无功功率，全Y、全Δ、Y+△等多种补偿方式;

　　当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;

　　当电网缺相时快速切除已补偿电容器;

　　每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;

　　●其他

　　显示方式：数码管显示

　　电压： 220V

　　路数： 1-60路任选

　　控制/输出方式： RS485通讯

　　接线方式：三相四线

　　外形尺寸： 120×120×85mm

　　开孔尺寸： 113×113

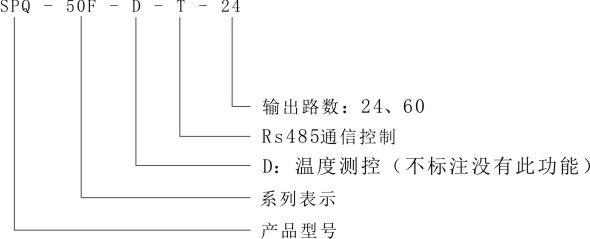

型号说明：

安装尺寸：

接线图：
