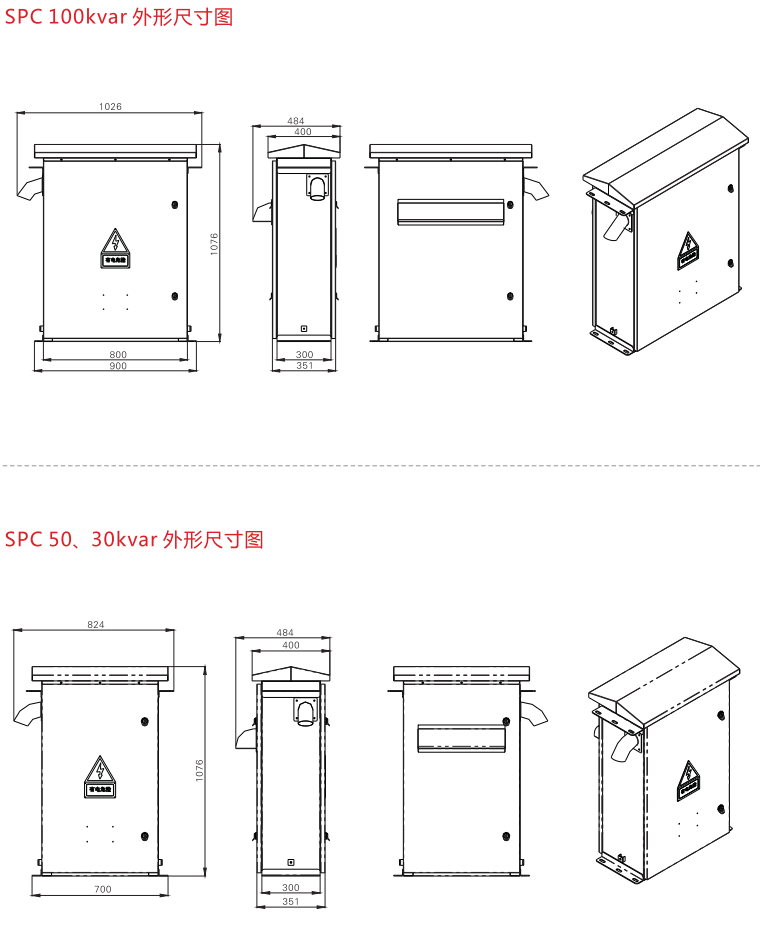

SPC三相负荷不平衡自动调节装置

发布时间：2023年06月28日人气：次

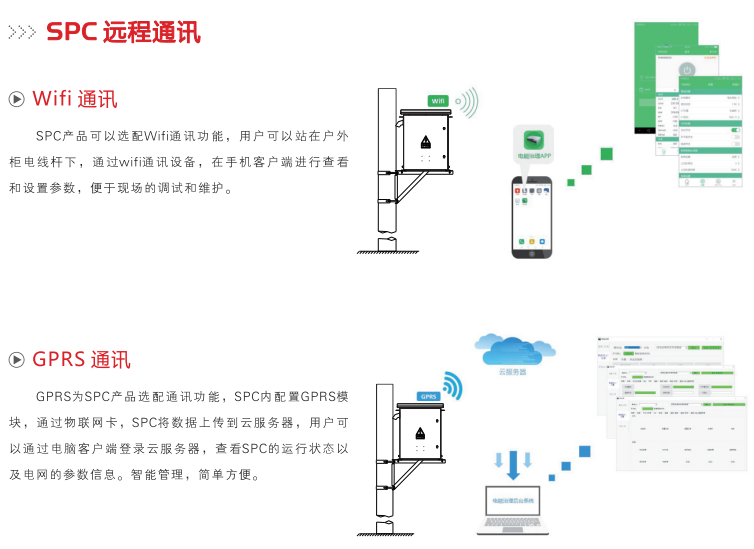

三相不平衡调节装置SPC，采用IGBT作为高频开关器件，通过交流-直流-交流变换，产生目标电流。SPC可同时补偿三相不平衡、无功电流，同时还具备治理2-13次谐波，可对配网台区电能质量问题进行综合治理。

三相不平衡调节装置开启后，通过外接电流互感器(CT )实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的电流值，然后将信号发送给内部IGBT并驱动其动作，将不平衡电流从电流大的相转移到电流小的相，最后达到电网侧的三相平衡状态。

如下图，有一个90A的单相负载，则三相不平衡治理后，电流的分布为:

①对于三相电网电流，输出ABC分别均为30A，N线电流为0，达到三相完全平衡。

②对于单相负载，C相电流输入90A，N线输出90A。

③对于三相不平衡调节装置，A相B相流入30A，C相输出60A，N线流入90A。
