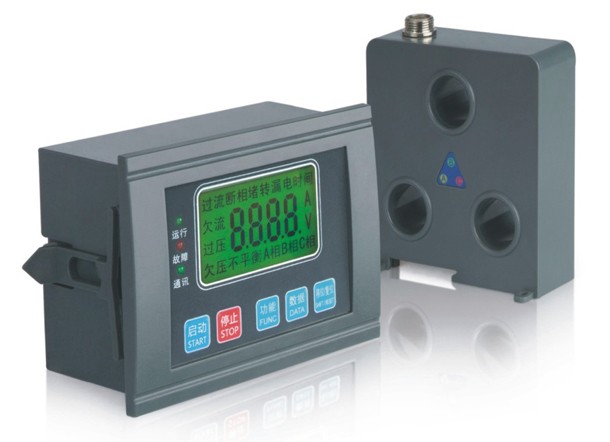

XF500微机保护监控装置
一、概述
本公司是一家从事于电机智能保护器科研、生产、销售、技术支持的新型技术企业。对电动机的保护有深入的研究，本公司生产的电机保护器具有价低、物美，品种齐全，性能卓越深受用户的喜爱。本产品核心部件均采用美国MICRHIP公司新型十六位单片机及控制器配低功耗集成电路开发而成的，该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点，可满足不同层次用户的要求。广泛应用于电力、石油、冶金、化工、矿山、水泥、纺织等工业电动机及三相电力系统，作过热、过载、欠载、断相、过压、欠压、堵转、漏电、三相电路不平衡保护。还能通过本机RS-485远程通讯接口和4-20mA模拟量输出接口，方便与PLC和DCS及后台机组成网络系统，通过后台机对装置保护参数进行修改及运行状态控制。是一种提高电机运行安全和自动化管理水平的智能化仪器，可以与上位机通讯构成远程监控与一体的高技术产品。
二、主要特点
采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好、分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，相电压值及各类故障代号，显示于LED或LCD上、直观清晰。稳定性好，长期工作无需维护。
采用E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。
完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪，通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护，保证生产的安全。
三、基本保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。
过压保护：在工作电压超过设定值时，动作时间≤6秒。（出产默认为260V）
欠压保护：在工作电压低于设定值时，动作时间≤6秒。（出产默认为180V）
断相保护：当任何一相断开电源时，动作时间≤2.0秒。（无需要设置）
堵转保护：当工作电流达到整定电流值的倍数时，动作时间≤2.0秒。（出厂默认为4倍）
漏电保护：当零序互感器检测到漏电电流值达到设定值时≤1秒内动作。（出厂默认为“1”）
短路保护：当短路电流达到设定漏电电流的5倍以上时，动作时间≤2.0秒。（无需要设置）
不平衡保护：当任何两相间的电流值相差达到设定百分比值时，动作时间≤2.0秒。（出厂默认为60%）
轻载保护：当工作电流连续低于设定欠流门限时，动作时间≤5秒。（出厂默认为“0”）
过载保护：当运行电流大于设定电流值时，过载保护动作时间为反时限保护或速断保护。（参表1）
来电自启动：有此功能的保护器，需要用户设置自启动时间，此时电动机不能通讯启动。（出厂默认为“0”关闭功能）
启动超时保护：当启动时间延时结束后电流还大于过载电流值时判定为启动超时。（出厂默认为4s）
触点容量：AC220V/5A AC380V/3A 电寿命≥105次。
触点特性：触点J1常闭，触点J2常开，触点J3编程输出。（以外壳接线图为准）
通讯接口：RS485串行数字接口，采用双胶屏蔽线，通信距离≤1200米。
允许误差：±5%
分体显示：距离小于500cm 标准配置80cm
配比功能：在200A及200A以下的保护器不需要外加变比互感器，大于200A以上的保护器需要配置标准电流互感器3个变比为5A。（例如 400A规格需要配400A/5A的电流互感器）
通讯协议：支持厂内自行编制、MODBUS等各种通信协议。（需选型时指定功能）
电流输出：三相电流平均值转换为DC4-20mA信号输出。

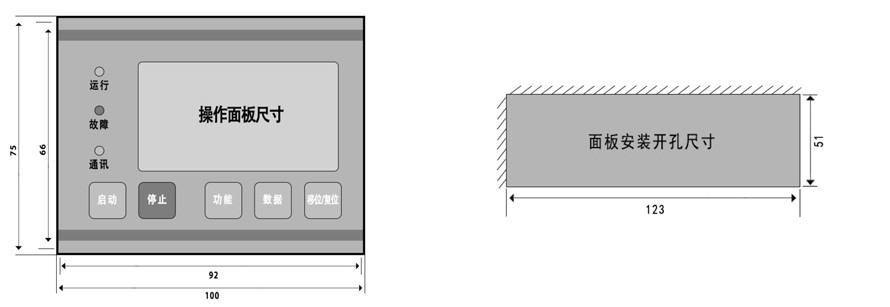

四、安装尺寸
