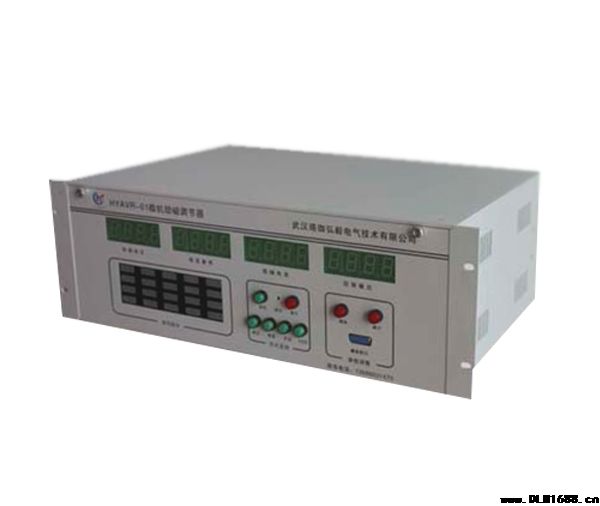

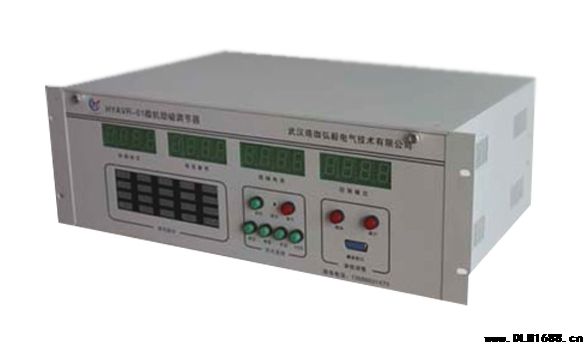

HYAVR-01系列微机励磁调节器
HYAVR-01系列微机励磁调节器是采用美国INTEL公司生产的单片微机为核心，辅以大规模集成电路而组成的新型励磁调节装置，该装置采用完全双通道技术，双机混合工作模式，STD总线结构，硬、软件系统均采用模块化设计，具有功能齐全，软件丰富，硬件电路少，结构简单，易于扩展，维护方便，通用性强，可靠性高等优点，广泛适用于大、中、小型发电机组的励磁控制。
主要功能和特点：
◆ 具有完善的电压调节、电流调节、无功调节、功率因数调节模式。
◆ 具有PID、PD、PSS等多种控制规律，以满足系统稳定之需要。
◆ 完善的保护控制功能，配置有断线保护、过励限制、顶值限制、低励限制、欠励保护、V/F限制、误强励保护、空载过压保护、同步PT异常指示等。
◆ 交流混合采样技术，三路PT采样，PT断线自动识别。
◆ 具有自动零起升压和系统电压跟踪功能。
◆ 停机时自动逆变灭磁。
◆ 励磁调节器采用结构独立的完全双通道技术，双机混合工作模式。
◆ 通道间采用80Ｃ196芯片本身的串行口相互通讯，跟踪环节非常简单，传送数据多，并可传送各种校验及纠错码。
◆ 采用给定跟踪技术，始终保持备用通道与工作通道的给定值一致，再加上独特的数字控制算法，使得两套调节器的性能具有良好的一致性，跟踪性能良好，切换无冲击。同时由于是给定跟踪，从而避免了工作机故障时而导致的备用机错误跟踪。
◆ 采用独特的数字余弦移相算法，实现了数字余弦移相，保证了整个励磁系统的放大倍数在各种工作情况下的一致性。
◆ 硬、软件均采用模块化结构；完善的自诊断、自恢复功能。
◆ 操作面板上带有16位数码显示和20个汉字光字显示，可同时显示发电机电压、参考电压、励磁电流、控制角度（用户自选）等约60个参数。
◆ 配置有编程器和监控系统，修改、调整参数方便。。
◆ 插入式编程器使得调节器在调试完毕投入运行后防止人为意外误操作。
◆ 可配接监控器和调试试验软件，进行试验录波和计算机仿真试验以及故障录波、事件追忆、逻辑控制图和流程图及状态量显示等。
◆ 采用脉冲列触发技术，脉冲输出双重隔离及指示。
◆ 两套装置独立的双重供电电源，每套调节器均采用AC220V和DC220V两路电源双重供电，两路电源并联使用，无须切换电路。
模拟量输入
发电机励磁PT： AC 3φ100V
发电机仪表PT： AC 3φ100V
系统母线PT： AC 3φ100V
发电机定子电流CT： AC 3φ5A
整流桥交流侧电流CT： AC 3φ5A
三相交流同步电压信号： AC 3φ100V

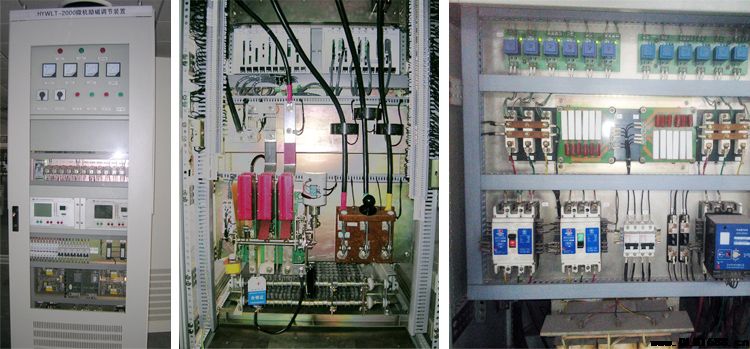

一体柜系统
标准的一体柜系统由仪表指示及操作回路、一套或两套调节器、一组整流桥、灭磁组件、启励装置、交流隔离刀闸和一套辅件安装在一个机柜中组成。无刷励磁由于励磁电流小，在一体柜中可放置两套调节器两套整流桥。

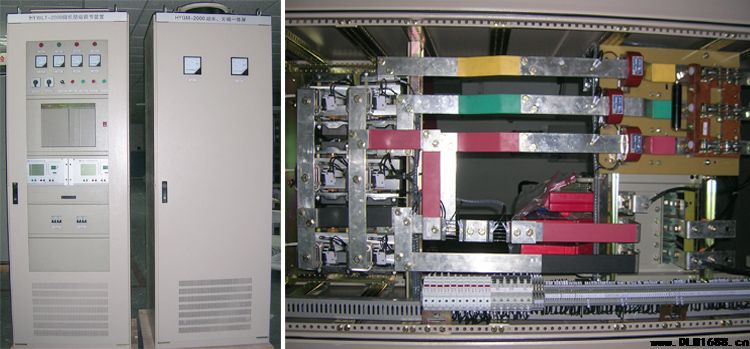

二屏系统（调节器屏、功率灭磁一体屏）
标准的二屏系统由仪表指示及操作回路、一套或二套调节器、一套或二套辅件安装在一个机柜中组成调节器屏。一组或二组整流桥、灭磁组件、启励装置、交流隔离刀闸安装在另一个机柜中。

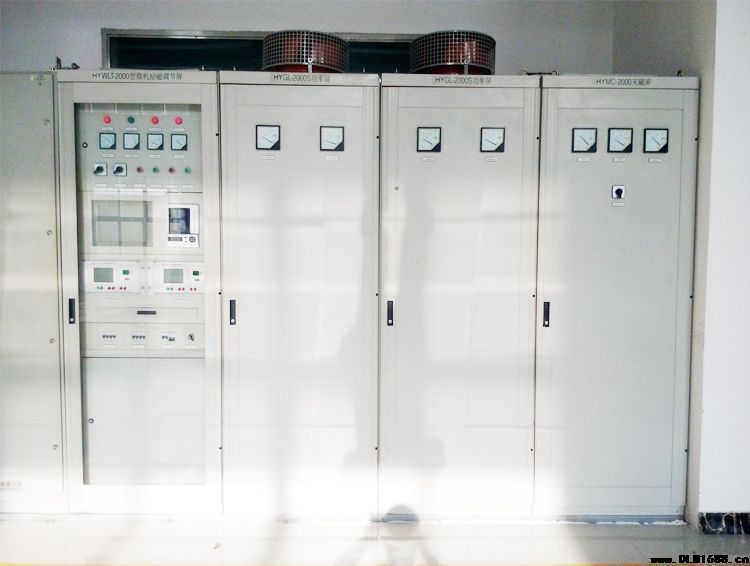

多屏系统（调节器屏、功率屏、灭磁屏）
标准的三屏系统由仪表指示及操作回路、二套调节器、二套辅件集成在一号柜中组成调节器屏。一组或两组整流桥、交流隔离刀闸和直流隔离刀闸组成二号柜功率屏。灭磁组件、启励装置组成了三号柜灭磁屏。
多屏系统由两套调节器与辅件组成一号调节器屏；非线性灭磁组件和磁场断路器，组成二号灭磁屏。以下每组整流桥组成一个功率屏。根据发电机组的大小或用户要求由多组整流桥组成多面功率屏。
